工业现场泵阀管路运维作业场景

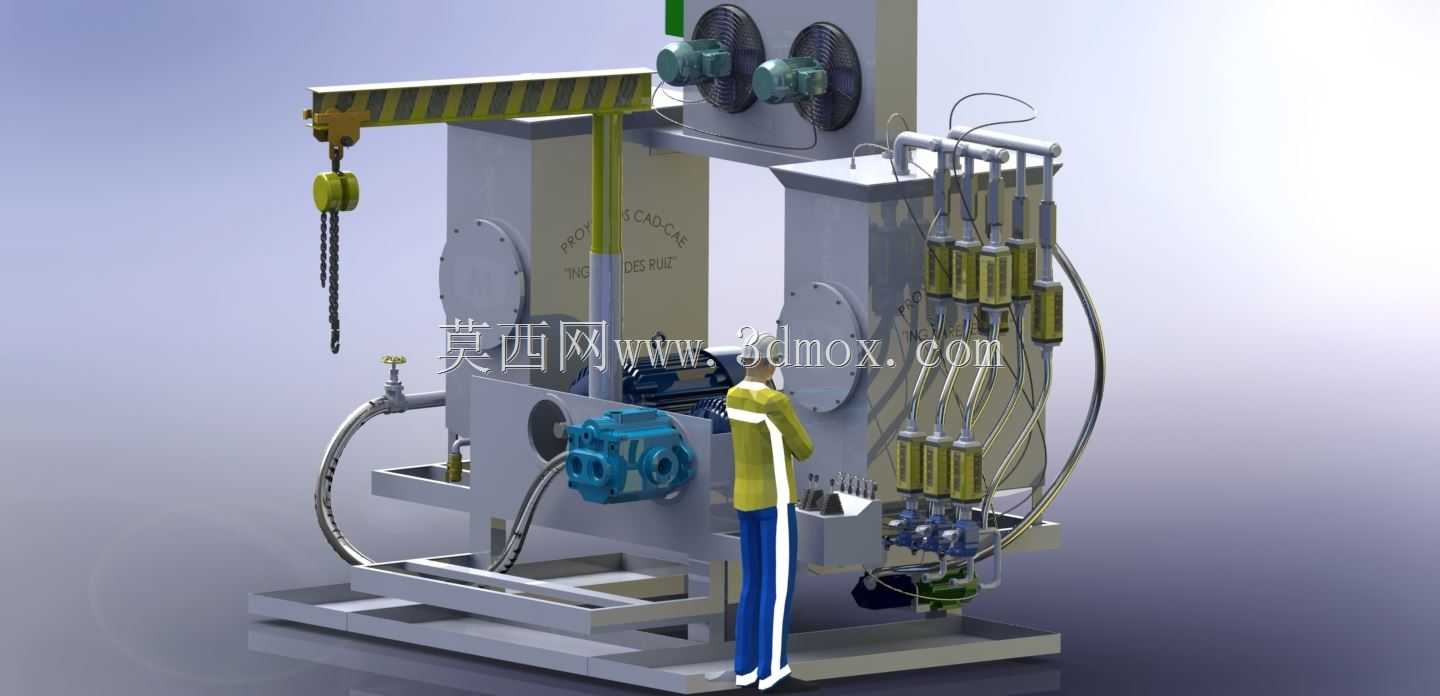

　　这套三维场景还原的是流程工业生产现场里常见的流体输送单元运维作业状态，覆盖了从动力输出、流体调控到状态监测的完整局部工位布局，能给做产线规划、运维仿真、安全培训的从业者提供很具象的参考。场景里的核心动力段采用卧式电机直联离心泵的结构，电机端的散热筋做了等距阵列排布，既还原了实物的散热结构特征，也预留了和泵体对中找正的安装基准面，泵体采用端进上出的流道结构，进出口法兰的螺栓孔位完全匹配常规PN16压力等级的配管标准，现场安装时不需要额外做孔位适配，进出口的接管预留长度也考虑了日常拆装密封垫片的操作空间，不会出现管路贴紧泵体没法下手拆螺栓的问题。流体调控段排布了多组针型阀与压力表的组合监测点，

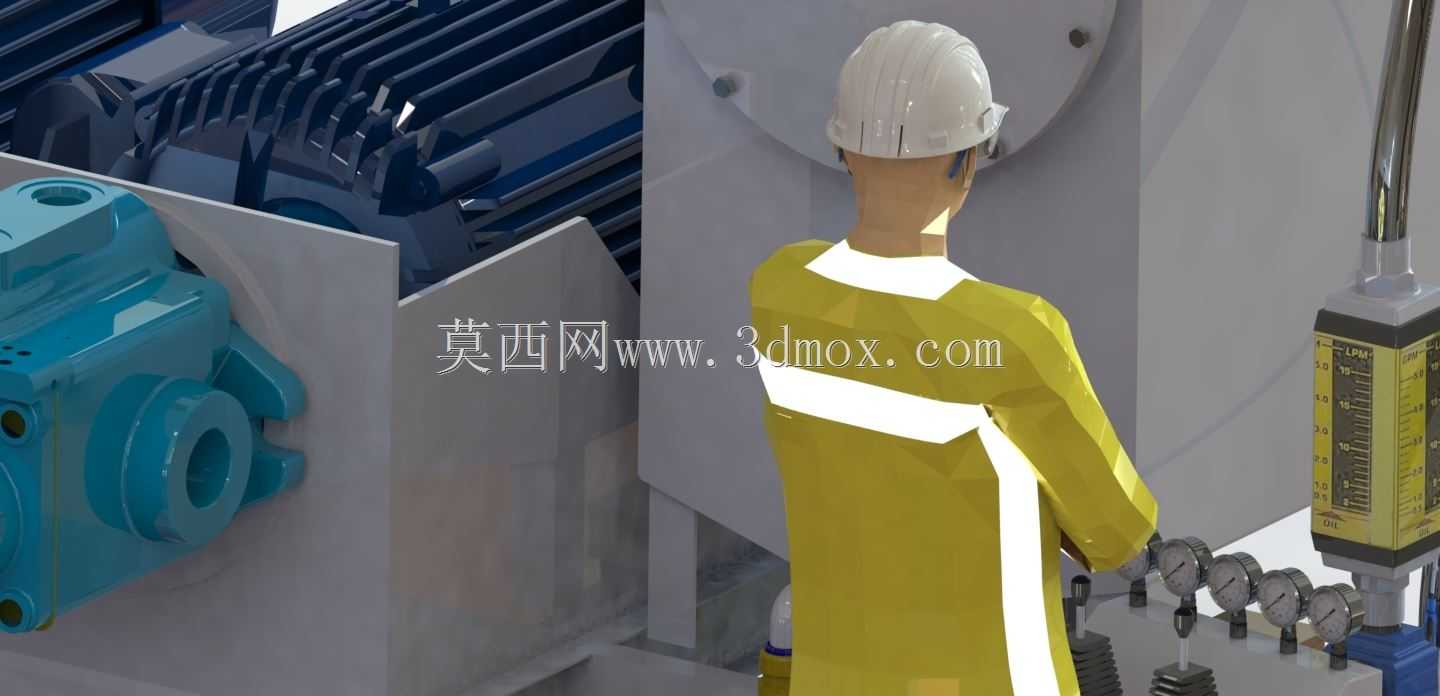

　　压力表的安装高度刚好对应站立作业人员的视线平齐位置，日常巡检时不需要弯腰或者抬手就能直接读取压力数值，阀门的手轮间距留足了单手握持旋转的操作空间，相邻手轮之间不会出现操作干涉，排布时特意把常操作的阀门放在离作业位更近的区域，不常调整的截止阀靠后侧布置，符合现场运维的操作动线逻辑。作业人员的模型还原了现场劳保穿戴规范，安全帽的帽檐角度、工装的反光条位置都贴合实际工业现场的安全要求，人物站立的位置刚好在阀门操作的最优作业半径内，手臂抬起的姿态对应调节阀门开度的操作状态，能直观体现这个工位的人机交互关系。做这个场景建模的时候，所有设备的安装基准都对齐了统一的地面标高，设备底座的安装孔位预留了二次灌浆的空间尺寸，

　　相邻设备之间的检修通道宽度留够了单人侧身通过以及携带常规检修工具的余量，不会出现设备排布过密没法开展检修作业的问题。电机和泵体的联轴器位置特意预留了防护罩的安装空间，还原了现场安全防护的要求，压力表的引压管做了自然的弯曲弧度，避免硬管连接受应力断裂的问题，管路上的支架位置也对应了管路承重的分布点，不会出现长距离管路无支撑下垂的情况。整个场景的设备排布没有做理想化的整齐排布，而是还原了现场实际安装时的细微错位，更贴近真实生产现场的状态，不管是用来做运维操作的仿真培训素材，还是做产线布局的方案验证，都能提供很真实的参考依据，建模时所有部件的装配约束都完全按照实际设备的装配逻辑设置，活动部件的运动范围也和实物保持一致，不会出现阀门转不动、人员动作穿模的问题，能直接用于交互类的工业仿真场景搭建。
