中世纪配重式投石弹射装置结构设计

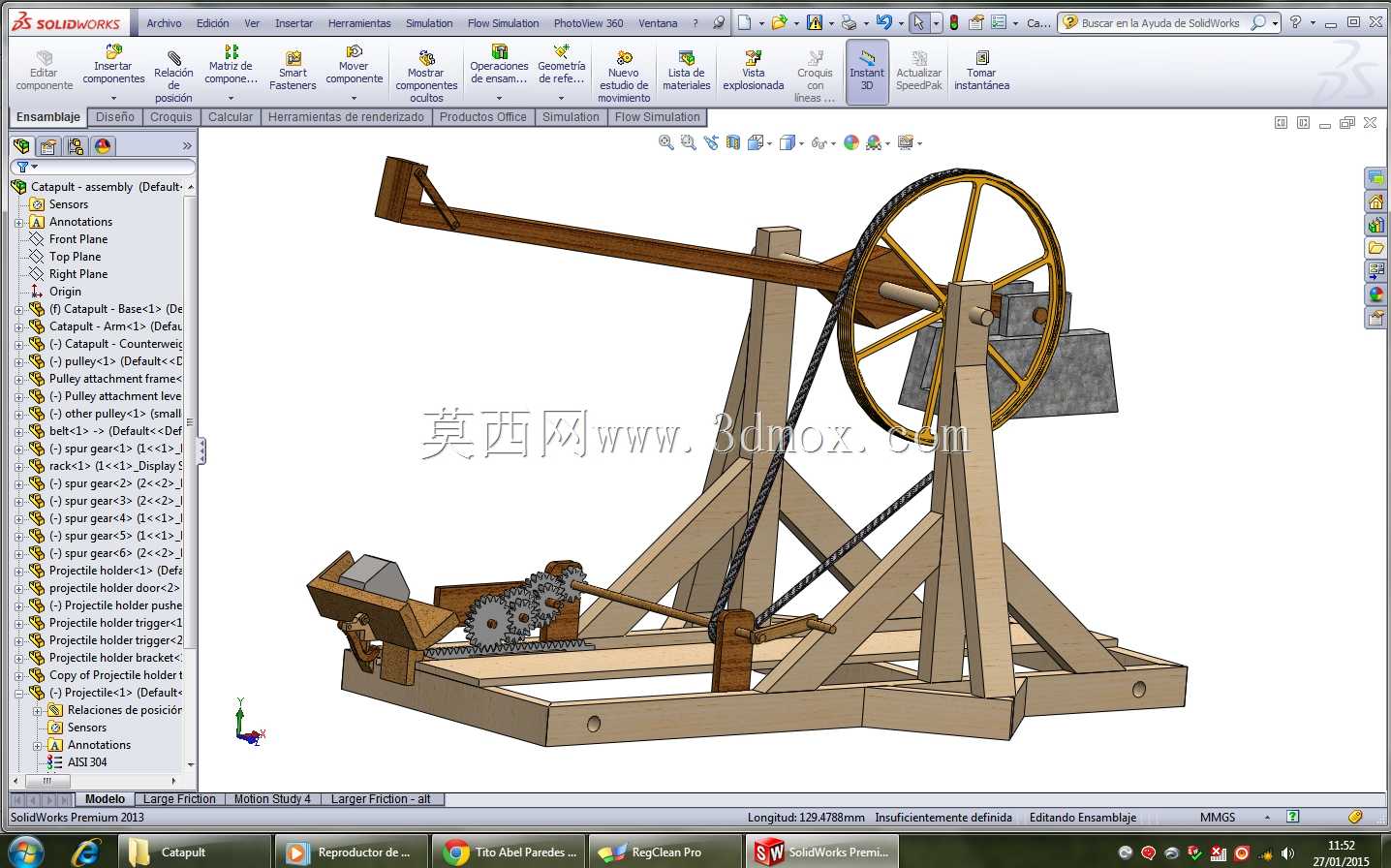

　　这款弹射装置的三维结构完整还原了中世纪配重式投石机的核心机械逻辑，同时在传动环节做了适配现代结构验证的细节优化，整体采用三角桁架式木质机架作为承载主体，底部为矩形落地框架，所有斜向支撑构件均采用45度对称排布，可在抛射瞬间将配重块的重力冲击、抛射臂的后坐力均匀分散到整个机架接触面，避免单点应力集中导致的结构变形。从实际应用场景来看，这类弹射装置除了可作为古战器械复原研究的实体参考，也可用于科普教具、主题场景装置的结构落地参考，其核心的重力势能转换机械逻辑，也能为短距重载抛射类工装的设计提供机械原理层面的参考。

　　在功能特性层面，装置的动力核心为侧置的重型配重块，通过大直径辐条式绕绳轮与长悬臂抛射臂刚性连接，抛射臂的支点设置在靠近配重端的三分之一位置，利用杠杆力矩差放大抛射端的线速度，抛射臂末端设置有可自动脱钩的弹兜结构，当悬臂抬升到设定抛射角度时，弹兜的锁止结构在惯性作用下自动释放，将承载物沿预设弹道抛出。机架前端设置的齿轮传动绞盘机构，是整套装置的蓄力辅助结构，通过两级齿轮减速放大输入扭矩，操作人员仅需转动小齿轮端的摇柄，即可通过啮合传动带动绕绳轮转动，将抛射臂向下拉拽到待击发位置，同时将配重块抬升到最高势能位，相比传统的直接拉拽绳索的结构，齿轮绞盘可将操作力降低60%以上，同时具备棘轮锁止功能，可在蓄力过程中任意位置锁止，避免配重块意外坠落引发的安全风险。

　　从设计思路来看，整套结构的建模过程优先验证了运动干涉与受力边界，所有铰接点均设置了模拟金属轴套的配合间隙，避免运动过程中木质构件的摩擦卡滞；机架的所有连接节点均采用榫卯加楔块固定的结构形式，完全还原了古战器械无金属紧固件的连接逻辑，同时在三维建模阶段对每个支撑梁的截面尺寸做了受力校核，确保在配重块满载的情况下，机架的最大变形量控制在梁长的千分之一以内，不会因为结构形变影响抛射精度。外形尺寸方面，整套装置的落地长度约为抛射臂长度的1.2倍，机架宽度约为绕绳轮直径的1.5倍，安装时仅需保证放置地面的平面度误差不超过5mm/m，即可保证整套装置的运行稳定性，无需额外做地脚固定，适配临时场地的快速部署需求。

　　在结构细节上，绕绳轮的辐条采用对称六辐结构，轮缘位置设置有绕绳凹槽，可避免蓄力过程中绳索滑脱；抛射臂的截面采用变尺寸设计，靠近支点位置的截面尺寸最大，向两端逐渐收窄，在保证结构强度的同时尽可能降低悬臂自身重量，提升抛射端的有效载荷；齿轮绞盘机构的两个齿轮传动比设置为1:5，小齿轮为主动轮，大齿轮与绕绳轮同轴固定，摇柄的转动半径经过人体工程学优化，适配普通操作人员的施力角度，长时间操作也不会产生过度的肌肉疲劳。整套模型的所有运动构件均设置了合理的运动限位，抛射臂的最大抬升角度被机架上方的缓冲挡块限制在42度，这个角度是经过弹道计算的最优抛射角，可在同等配重能量下获得最远的抛射距离，同时缓冲挡块表面设置有模拟皮质缓冲层的结构，可吸收抛射臂到位时的冲击，避免刚性碰撞损坏构件。
