多轿厢垂直循环式立体升降输送设备

　　这套垂直循环轿厢输送结构，最早接触是在厂区成品仓的楼层转运场景里，当时老厂房改造没有预留大尺寸货梯井道，跨层转运整箱包装的成品件靠人工液压车拉货走客梯效率极低，还经常因为货流高峰堵在梯口，耽误出库时效。当时做方案选型的时候对比过往复式货梯、连续式提升机还有这类循环轿厢结构，最后敲定这类结构的核心原因，是它的占地投影尺寸远小于同吞吐量的往复式货梯，只需要在楼板开一个窄长的矩形洞口就能完成安装，不需要额外开挖底坑做缓冲层，顶部的驱动段预留高度也比曳引式货梯低了近三分之一，对于老厂房层高有限、楼板承重余量不大的工况适配性极强。

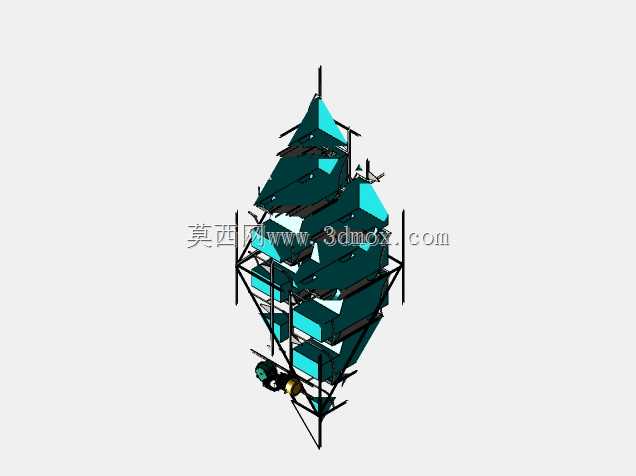

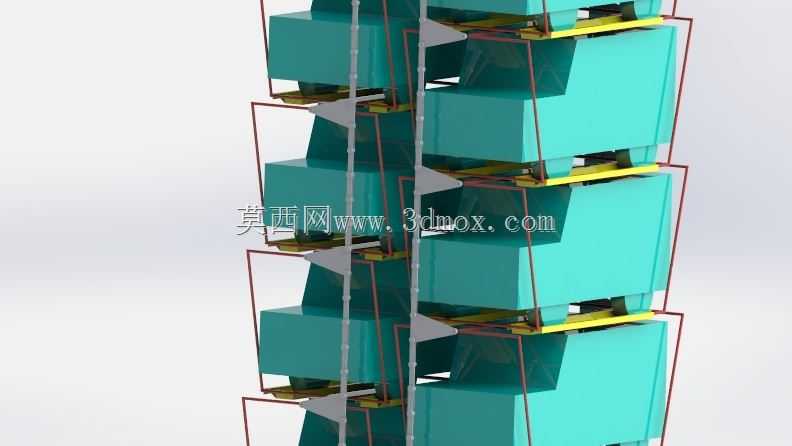

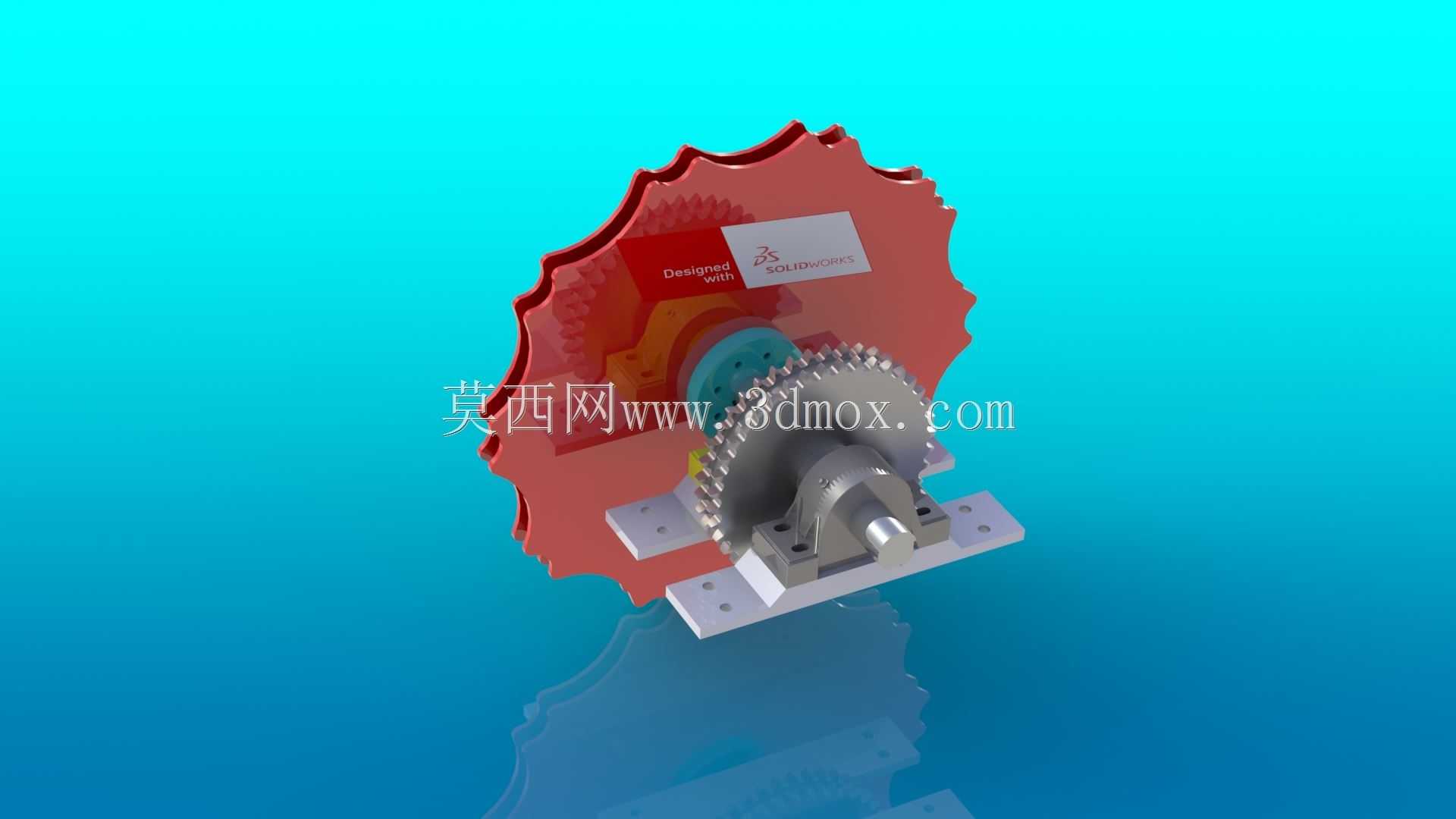

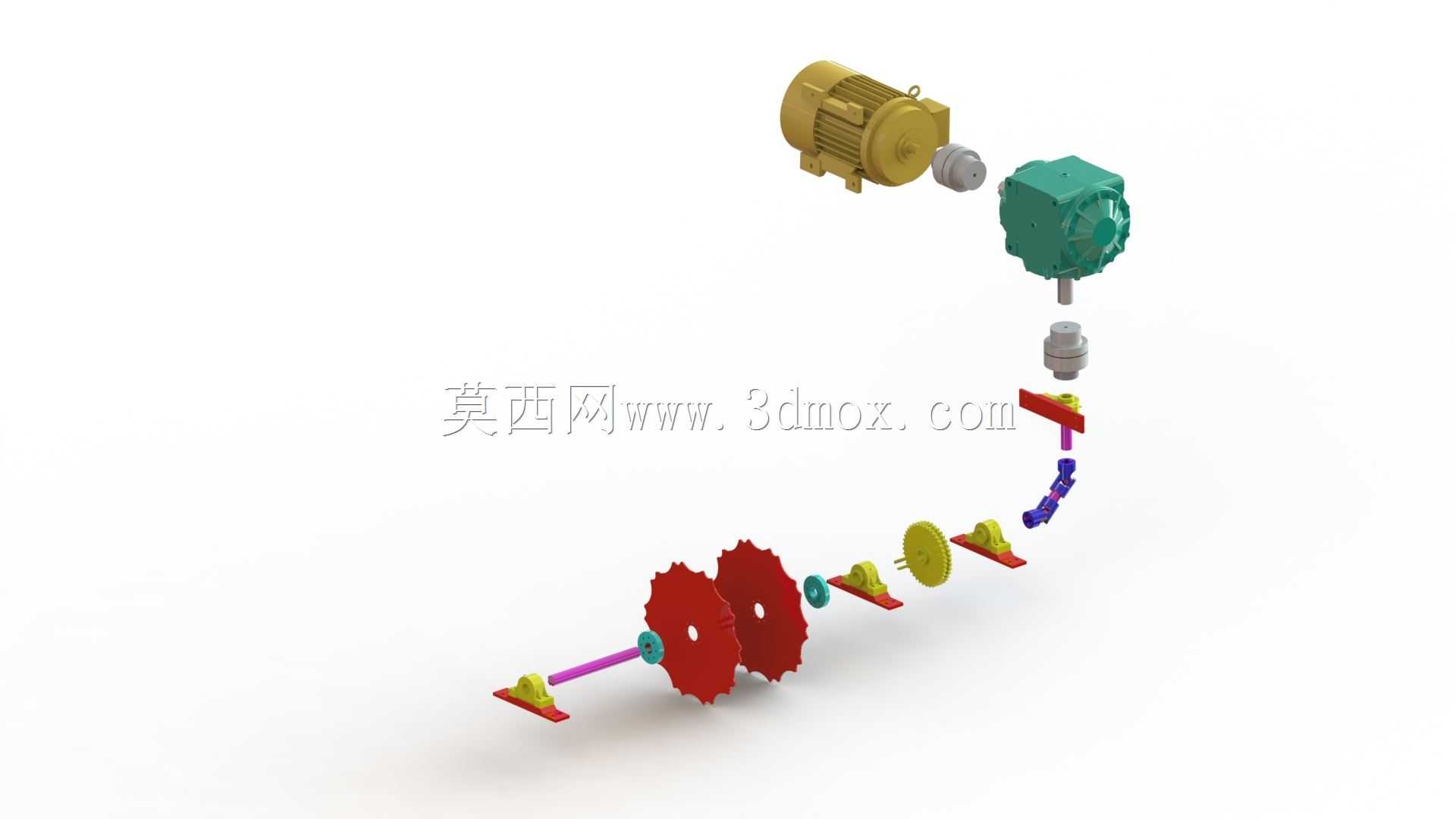

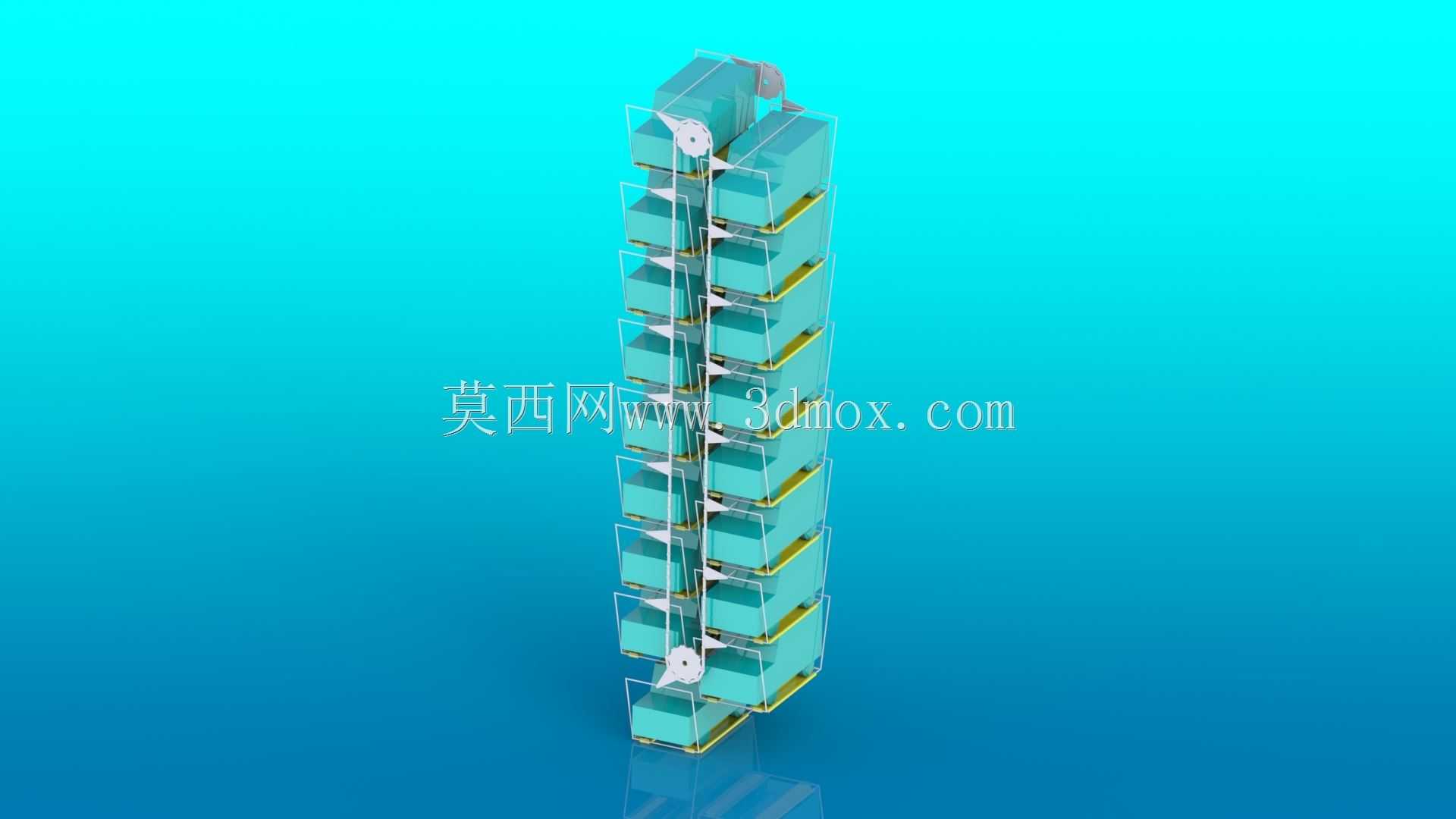

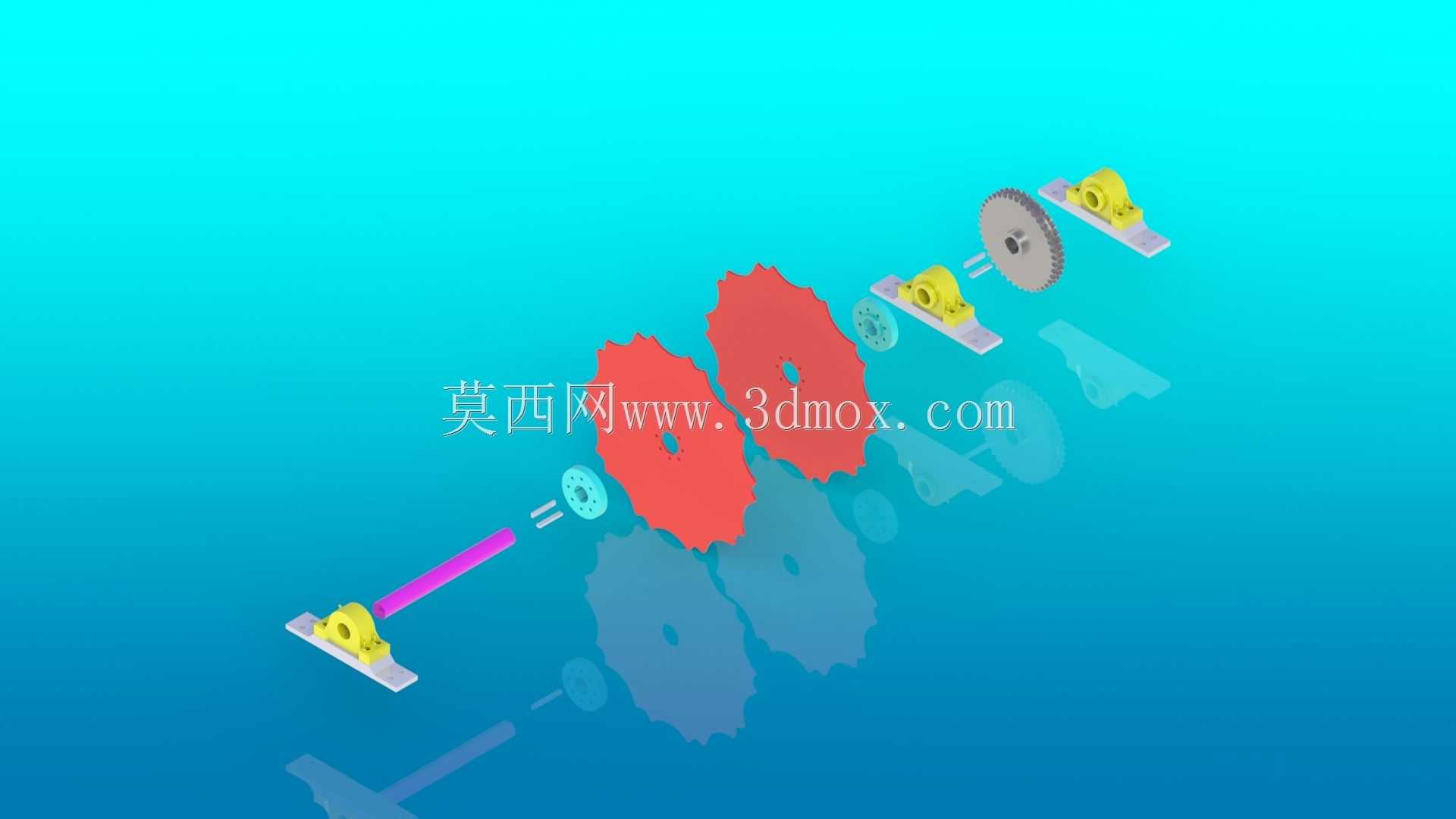

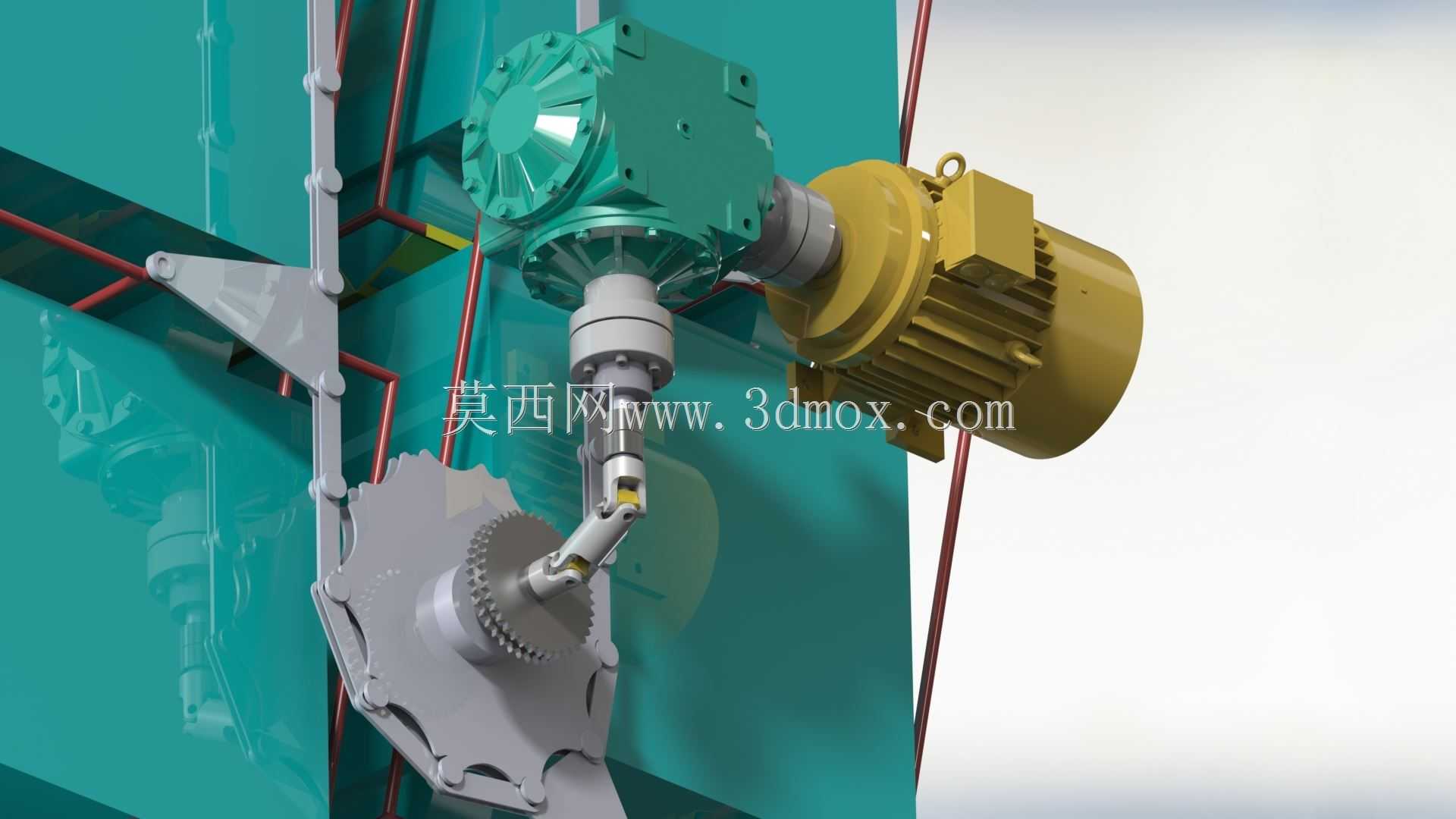

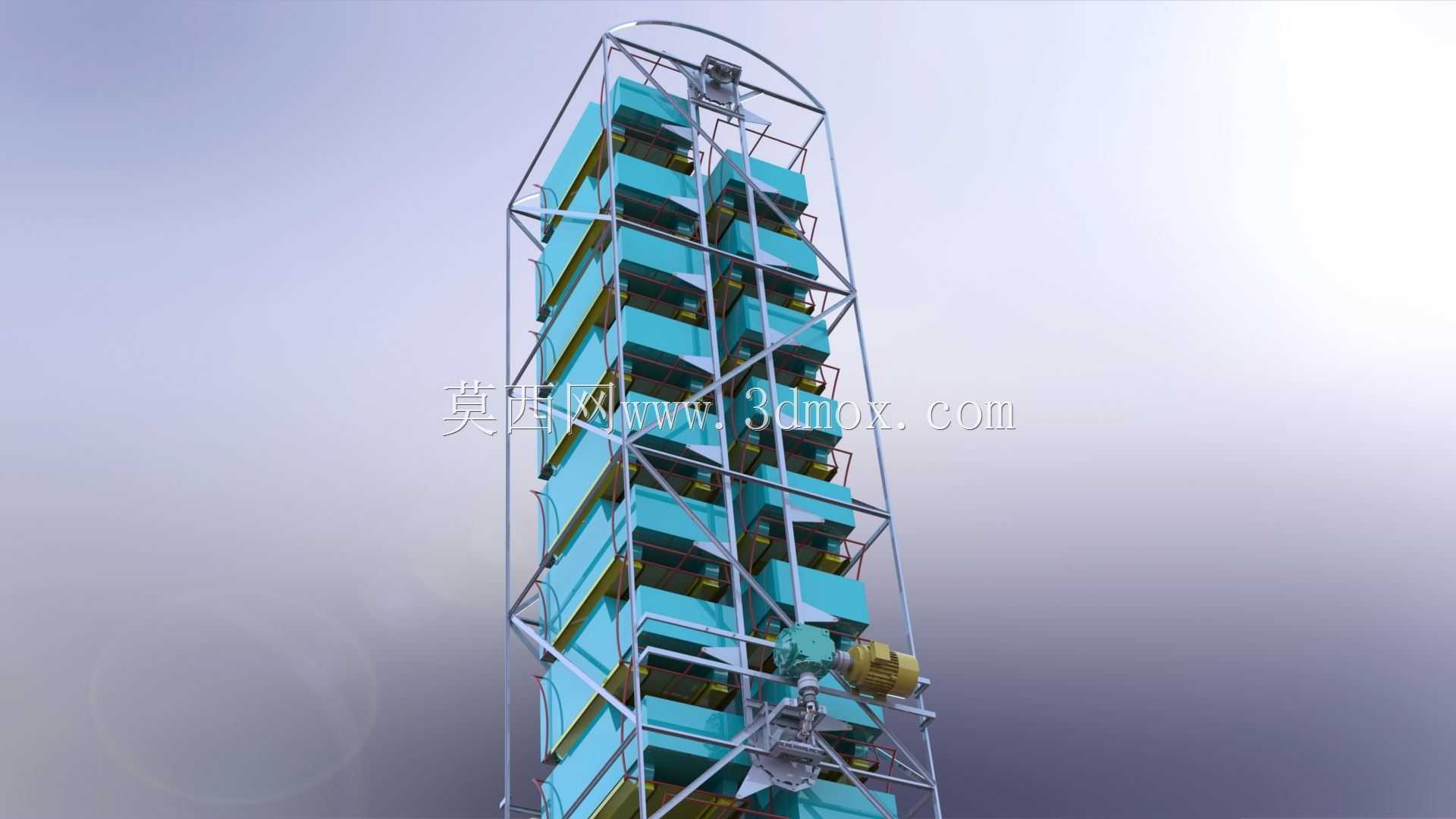

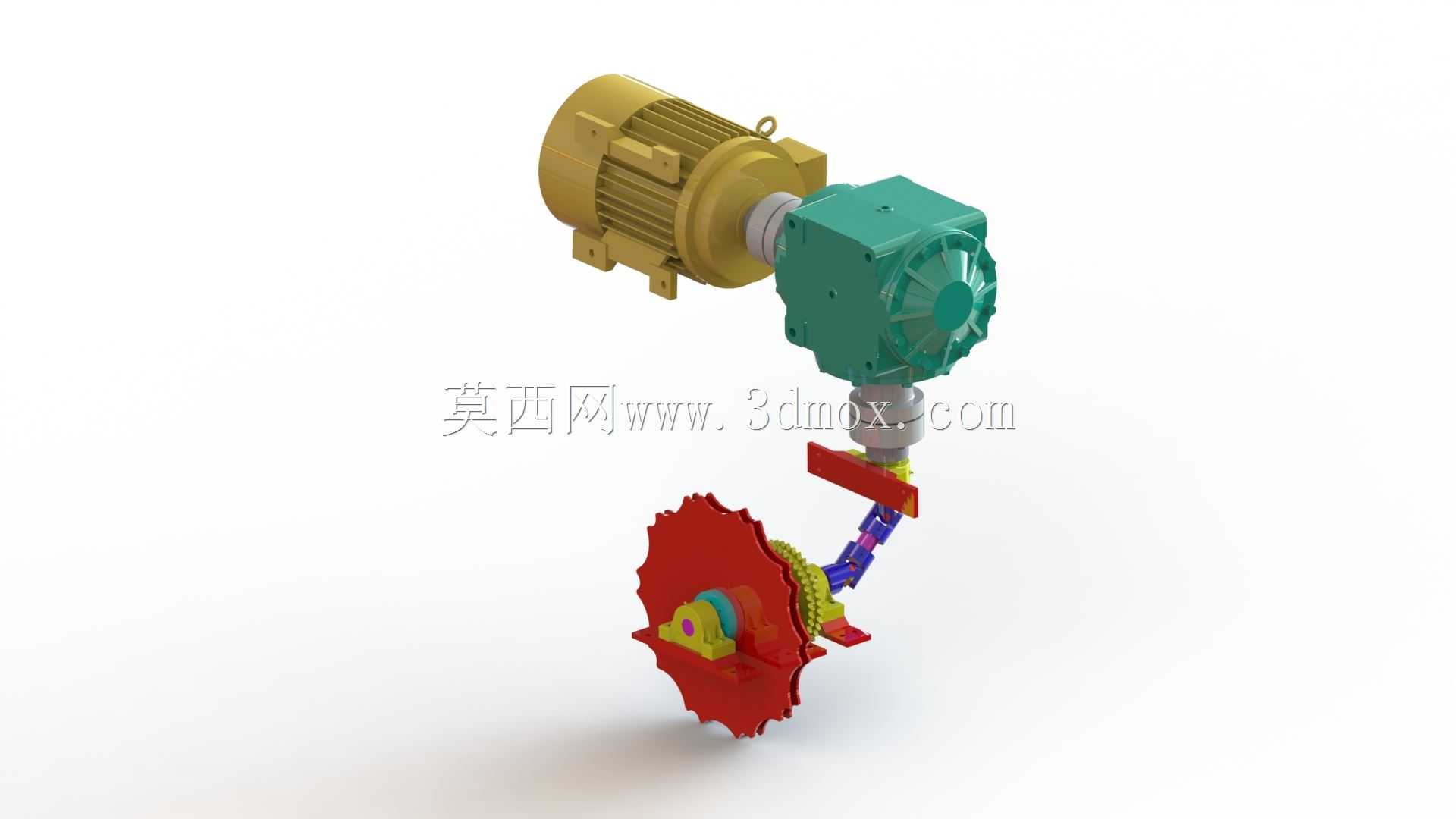

　　从结构设计逻辑来看，整套设备的受力框架采用模块化桁架式拼接结构，主立柱用矩形型钢焊接成标准节段，现场安装时只需要通过法兰连接板逐段螺栓紧固，不需要现场大量焊接作业，能大幅缩短现场安装周期，也方便后期如果厂房布局调整时的拆解移位。驱动单元布置在设备顶部的机架平台上，采用电机配减速机的直连驱动结构，通过大节距输送链条带动所有轿厢做闭环循环运动，每个轿厢通过铰接吊点挂载在链条的专用附板上，运动过程中轿厢始终保持水平姿态，不会因为链条的圆弧转向出现倾斜撒料的问题。

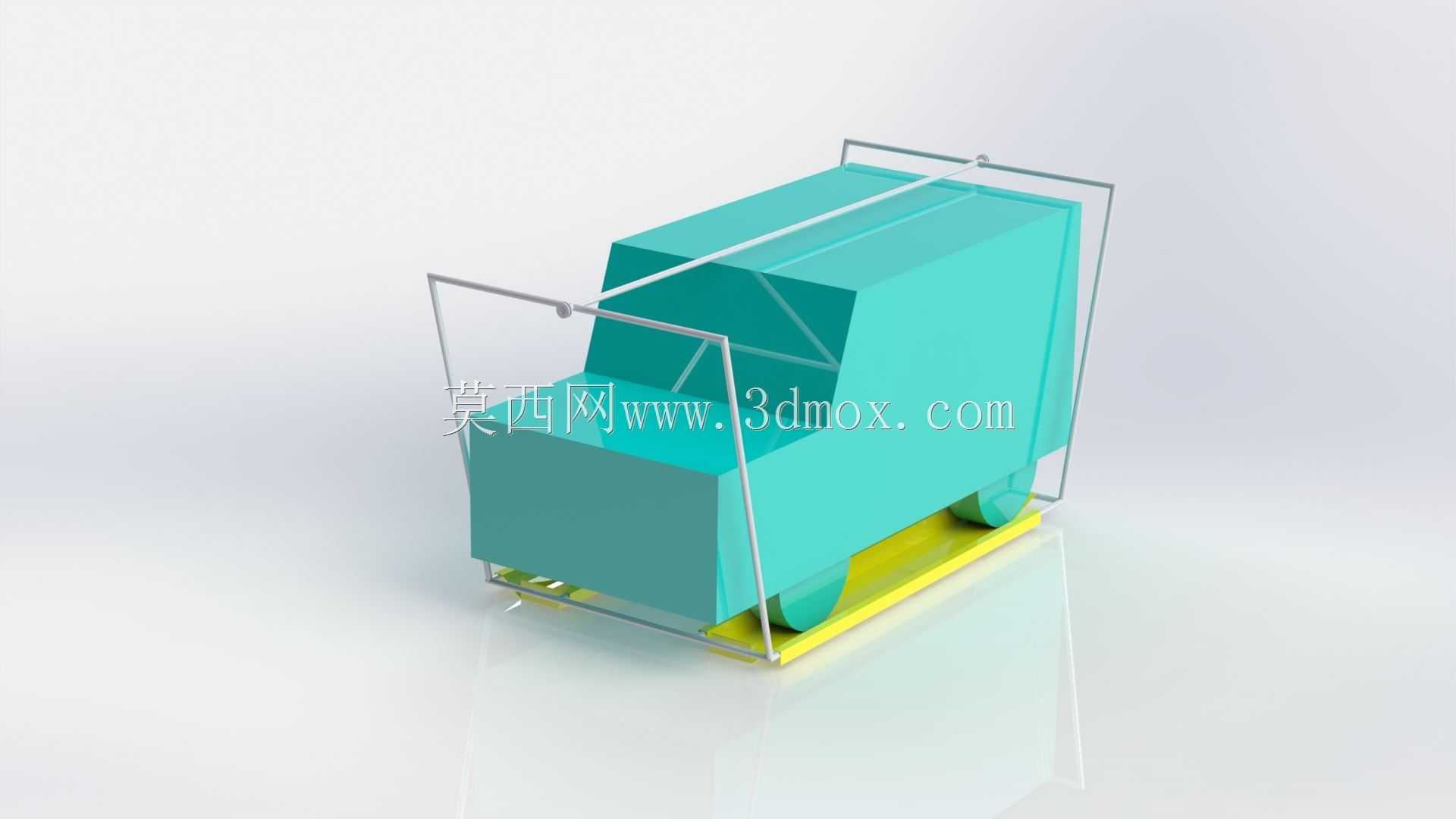

　　轿厢本身的尺寸设计是按照常规周转箱、栈板的通用规格做的适配，内部净空间刚好容纳标准尺寸的塑料周转箱或者小型木栈板，轿厢底板采用花纹防滑钢板，两侧加设可翻转的防护挡杆，防止输送过程中物料滑落。整套设备的运行速度控制在低速区间，毕竟是连续循环运转，不需要像往复式货梯那样做加减速的平层控制，只要在对应的楼层出料口设置触发定位装置，当目标轿厢转动到楼层接驳位置时，配套的接驳输送线就能自动和轿厢底板对接，完成物料的自动进出，整个过程不需要人工操作轿厢，能实现全时段连续输送，单小时的物料输送吞吐量是同井道尺寸往复式货梯的2.5倍以上。

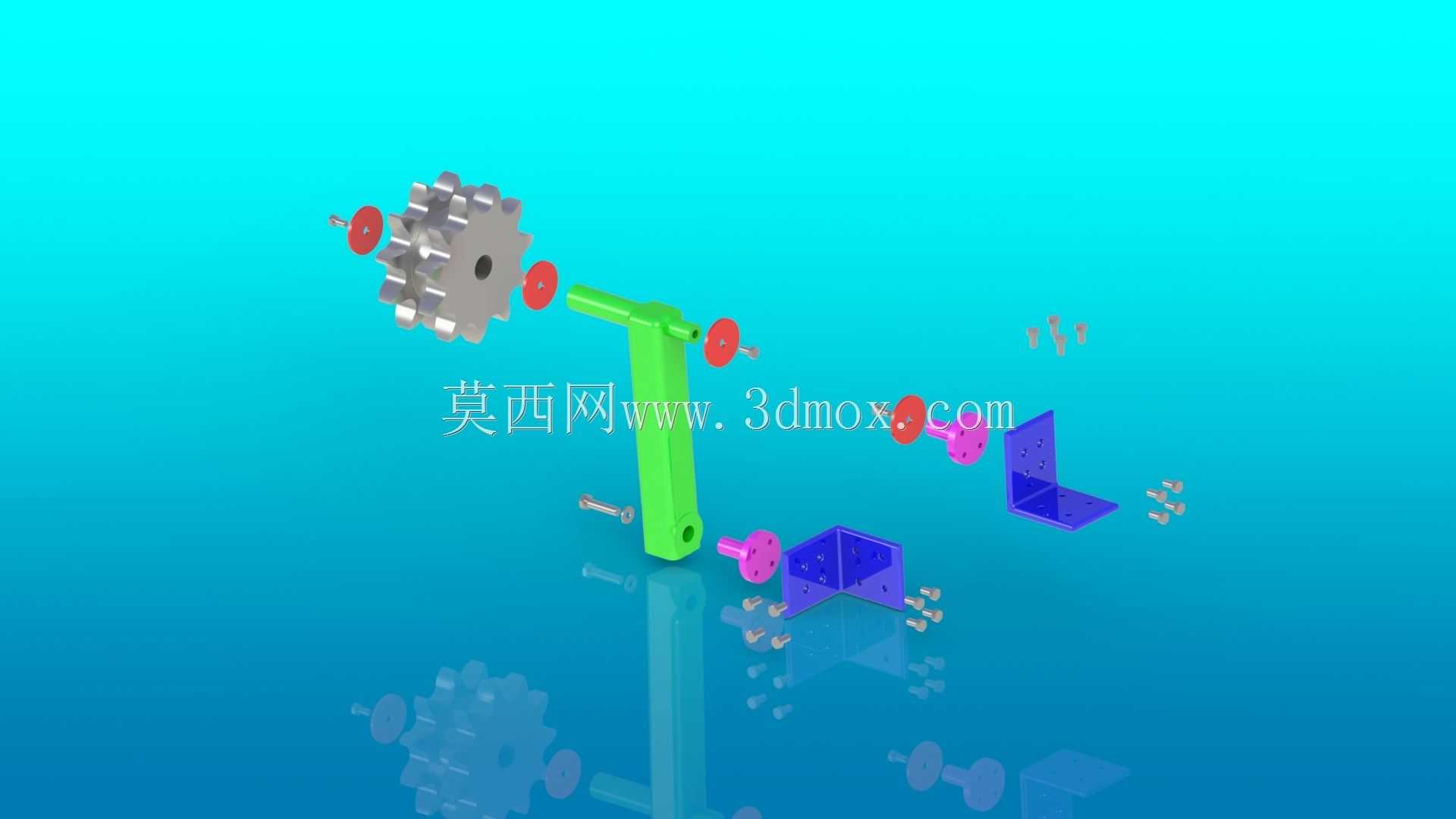

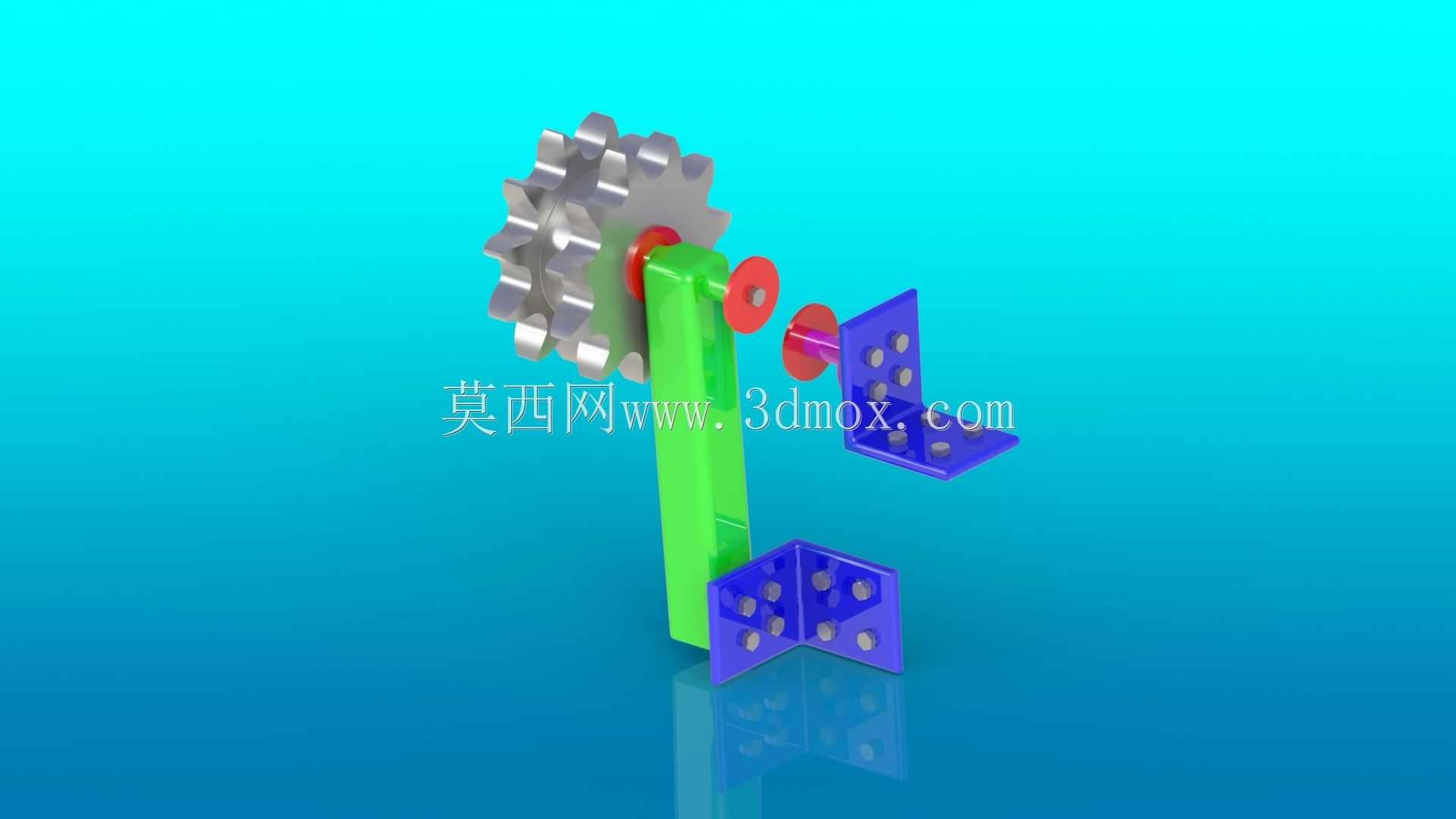

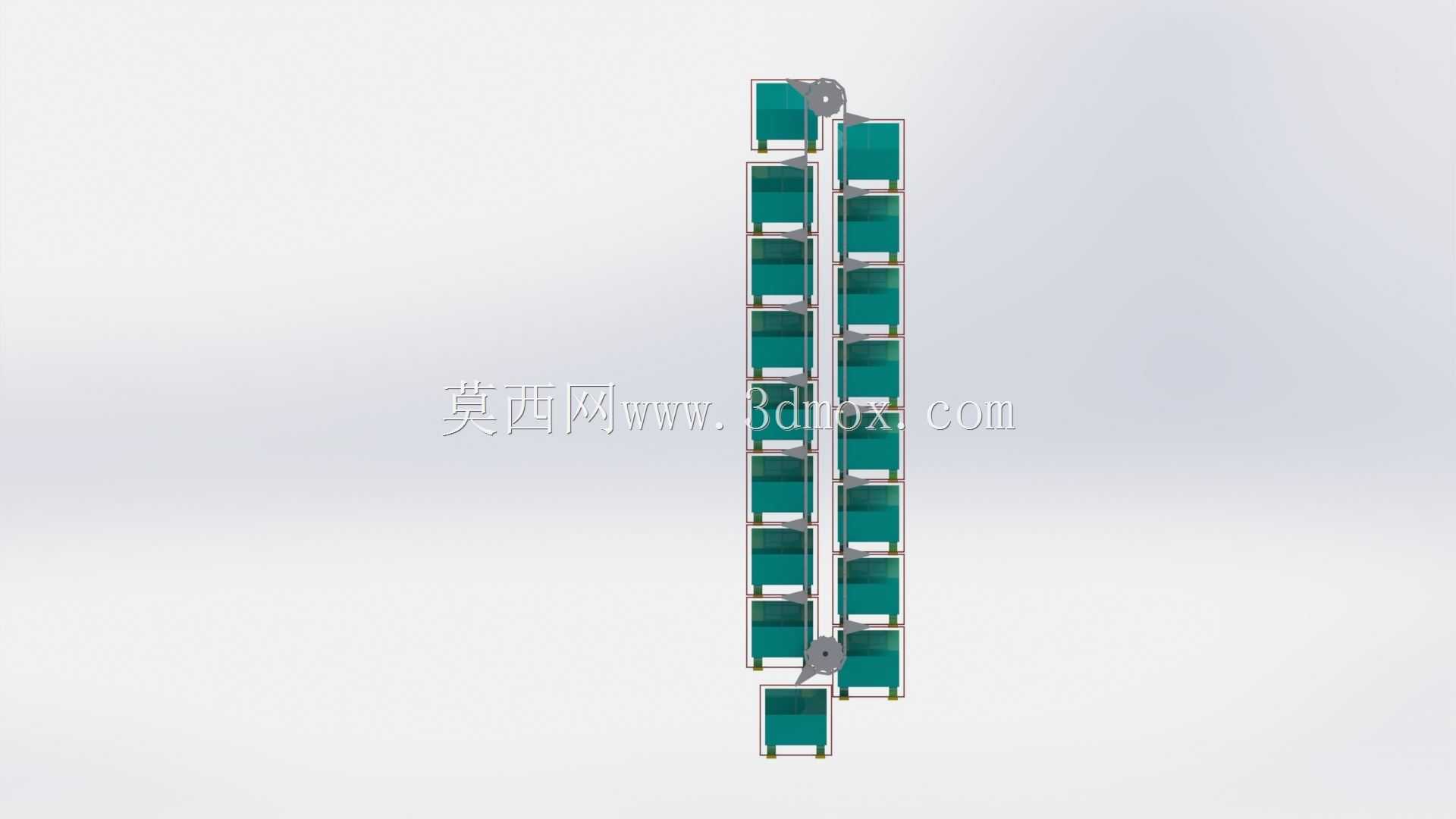

　　做三维建模的时候，最需要注意的是运动干涉的校核，尤其是链条在上下两端圆弧回转段的轨迹，要提前预留足够的轿厢摆动余量，避免轿厢在转弯位置和机架立柱、相邻轿厢发生刮碰；另外挂载吊点的铰接位置要做耐磨衬套的设计预留，因为长期循环运转的铰接副是主要磨损点，建模时要把衬套的更换空间预留出来，方便后期维护的时候不用拆解整个链条就能更换易损件。安装边界方面，设备的外围要预留至少600mm的检修通道，尤其是顶部驱动平台位置，要预留足够的电机、减速机吊装维护空间，底部的张紧段位置要设置积料清理口，避免长期运转掉落的包装碎屑卡入链条张紧机构造成运行卡滞。

　　这类设备除了工业厂区的跨层物料转运，现在也大量应用在立体仓储的出入库接驳环节，和堆垛机、输送线做系统联动，能在极小的占地空间里完成不同楼层仓储区的物料自动流转，相比传统的货梯方案，它没有复杂的曳引、配重、平层安全部件，结构故障率更低，日常维护只需要定期检查链条张紧度、铰接点润滑情况就能稳定运行，对于输送频次高、单次输送载荷不大、楼层数在3到6层之间的场景，适配性远高于其他类型的垂直输送设备。建模过程中还要注意整体框架的受力校核，尤其是顶部驱动段的机架承重，要考虑满载工况下所有轿厢的总重量加上链条张紧力的复合载荷，主立柱的型钢选型要留足够的安全余量，避免高层设备运行时出现框架晃动的问题；另外轿厢的挂载点要做等距排布，保证链条两侧的载荷对称，避免驱动轴出现偏载磨损。
