印刷电路板穿孔加工微型台式钻机结构

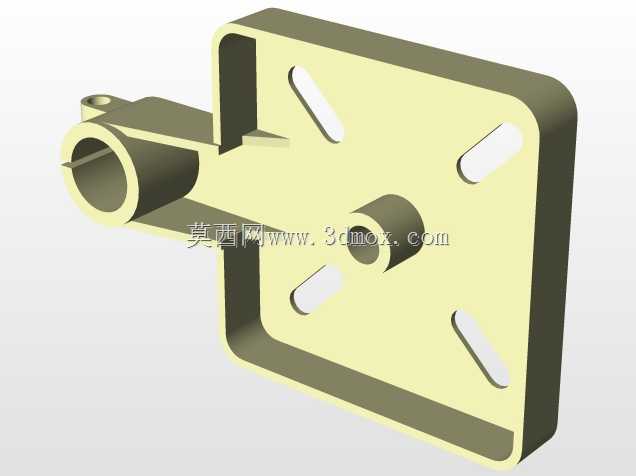

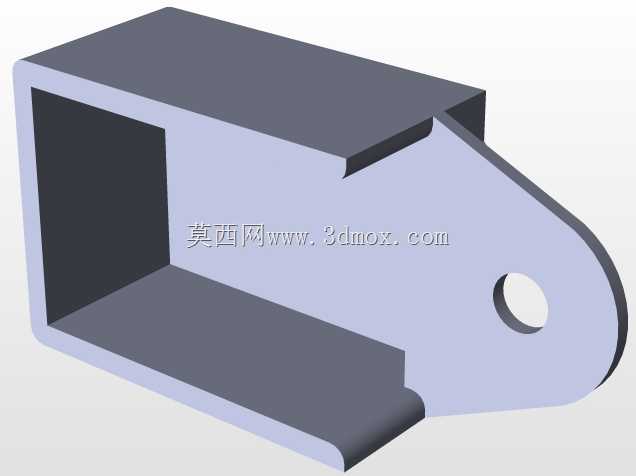

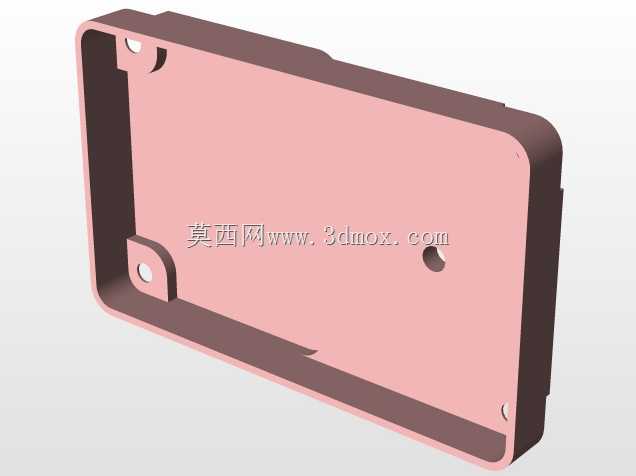

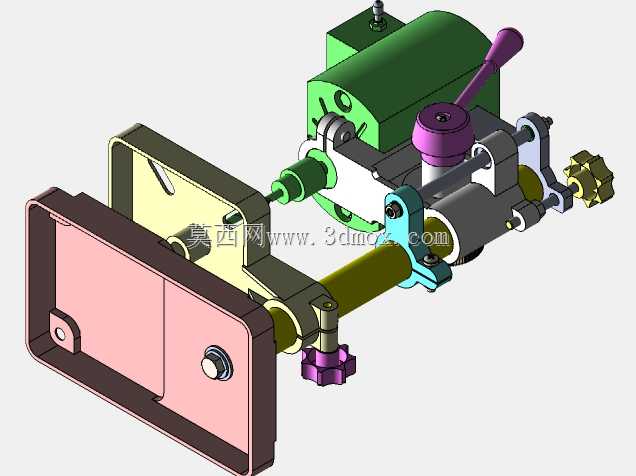

　　在电子制造小批量试制、实验室电路板研发场景中，大尺寸工业钻床往往存在占地空间大、进给行程冗余、对位精度适配性差的问题，这款微型钻机正是针对印刷电路板穿孔作业的专属需求开发，核心解决薄板类非金属基材的小直径孔加工痛点。从结构布局来看，设备采用卧式进给排布，动力单元与进给滑台同轴布置，前端的粉色安装基板为工件装夹基准面，板面预留的定位销孔可适配通用PCB工装的快速装夹，基板与滑台之间通过铰接式支撑臂连接，既保证装夹面的平面度公差，也能在加工不同厚度板材时提供稳定的支撑刚性，避免薄板钻孔时出现的振颤毛刺问题。

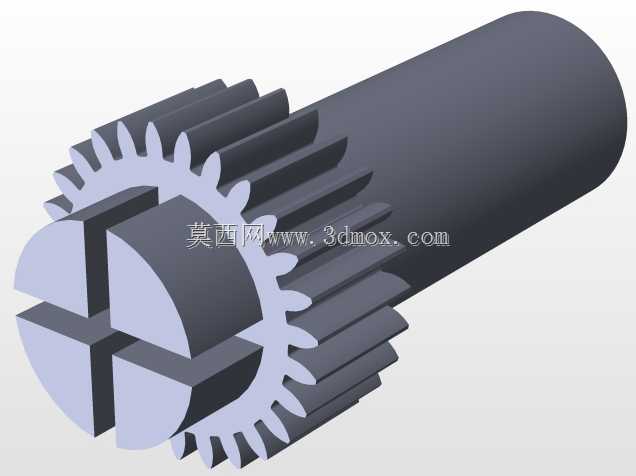

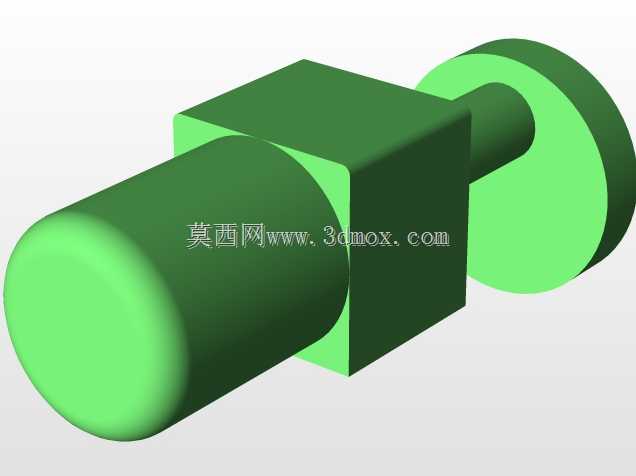

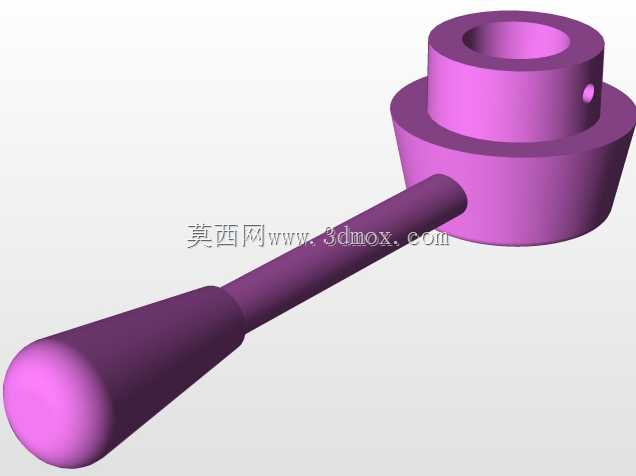

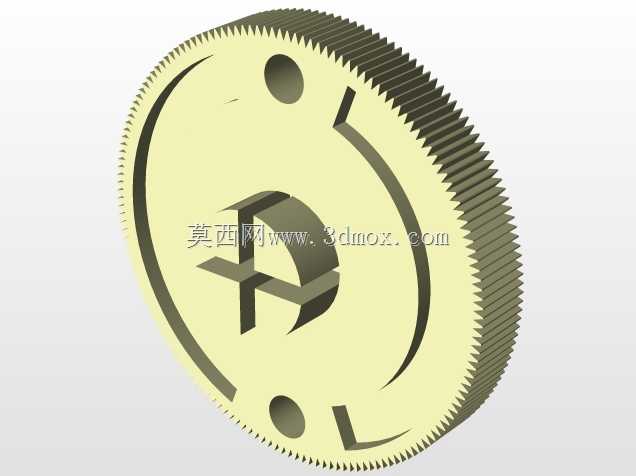

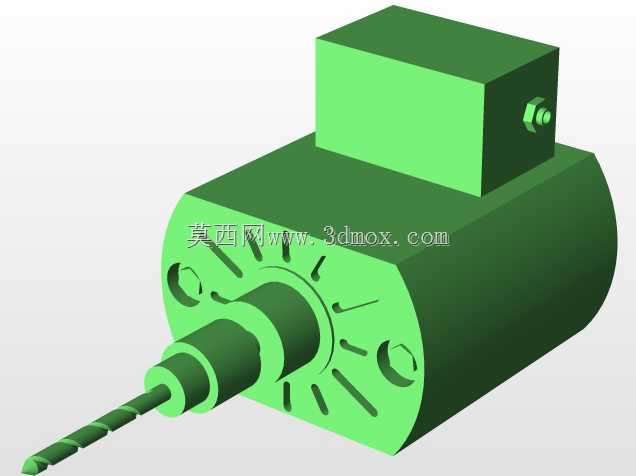

　　动力端采用集成式减速驱动单元，绿色的减速箱壳体将电机与减速齿轮组完全封闭，既可以阻挡加工产生的非金属碎屑进入传动间隙，也能降低高速钻削时的齿轮传动噪音，输出端的钻夹头采用快换式结构，可适配0.3mm-3mm直径的微型钻头，满足电路板过孔、元件安装孔的不同孔径加工需求。进给操作端设置了紫色的操纵手柄，手柄与滑台的进给丝杠直连，操作时的扳动角度与滑台进给行程呈线性对应，操作人员可通过手感精准控制进给量，避免小直径钻头因进给量过大出现断刀问题，滑台的导轨采用光轴配合铜套的导向结构，导向间隙控制在0.02mm以内，保证钻削时的主轴跳动量满足小孔加工的精度要求。

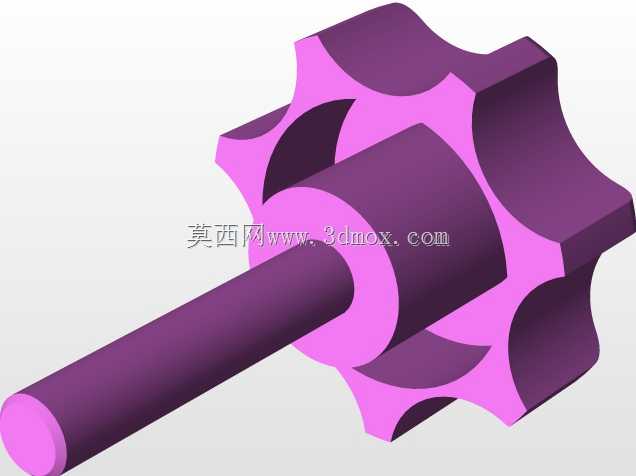

　　设备的行程限位结构分布在滑台的两端，紫色的星形调节旋钮可根据待加工板材的厚度调整进给终点位置，无需操作人员每次钻孔都手动控制进给深度，批量加工同规格板材时可大幅提升作业效率，同时也能避免钻头钻穿板材后触碰下方工装造成的刃口损坏。从安装边界来看，设备整体的横向尺寸控制在300mm以内，纵向深度不超过180mm，可直接放置在常规实验室工作台、电子装配流水线的工位台面上使用，无需额外做地基固定，底部的支撑脚采用可调式橡胶结构，可适配不同平整度的台面，同时吸收钻削时产生的微幅振动，进一步提升钻孔的孔壁光洁度。

　　在结构设计的细节考量上，设备的所有传动部件都设置了碎屑防护结构，滑台与导轨的配合位置加装了毡圈密封，可阻挡PCB加工产生的环氧树脂碎屑、铜屑进入导向间隙，延长日常维护的周期；动力单元的壳体上预留了散热槽，可在长时间连续钻削时将电机与减速箱的工作温度控制在合理区间，避免过热导致的转速下降问题。工件装夹面的边缘设置了快速压紧结构，无需额外配备夹具即可完成厚度0.5mm-5mm的电路板装夹，装夹操作时间可控制在10秒以内，适配小批量多品种的电路板试制加工节奏。

　　不同于通用台式钻床的大行程、大扭矩设计，这款微型钻机的所有结构参数都围绕电路板穿孔的工况做了针对性优化：主轴转速区间匹配小直径硬质合金钻头的最佳切削线速度，进给行程刚好覆盖常规电路板的加工厚度需求，操作力的设置符合工位操作人员长时间作业的人机工程要求，不会出现操作力过大导致的疲劳问题。在实际使用场景中，这类微型钻机不仅可用于印刷电路板的穿孔作业，也可适配薄铝板、塑料板等小型薄板零件的小直径孔加工，通过更换不同类型的钻夹头附件，还可完成小型零件的打磨、倒角等辅助工序，是电子研发实验室、小型电子加工厂工位级加工的适配设备。
