农用喷雾泵底盖结构设计方案

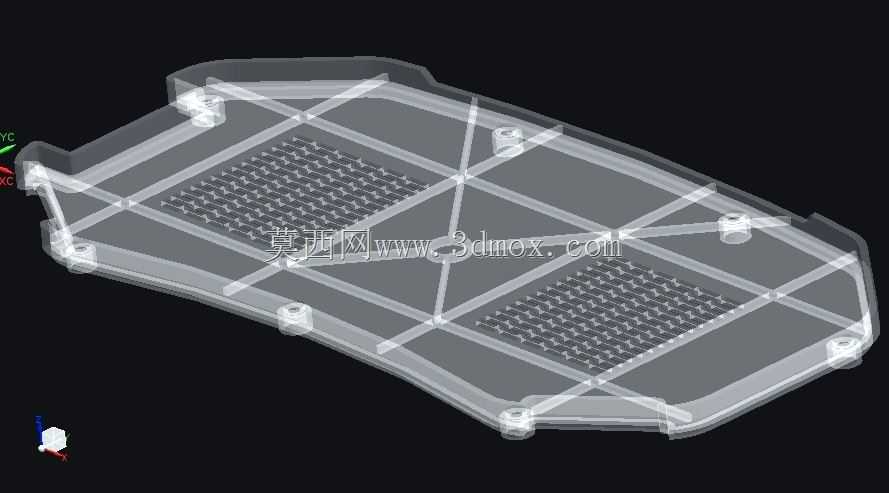

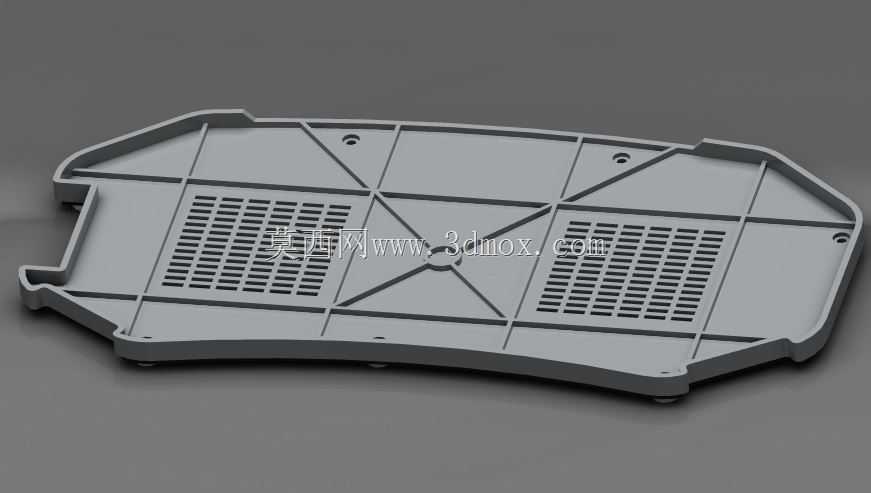

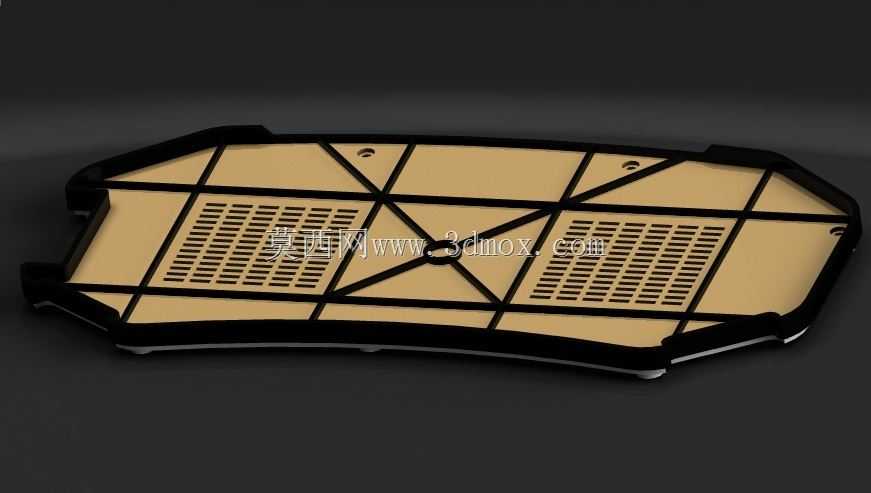

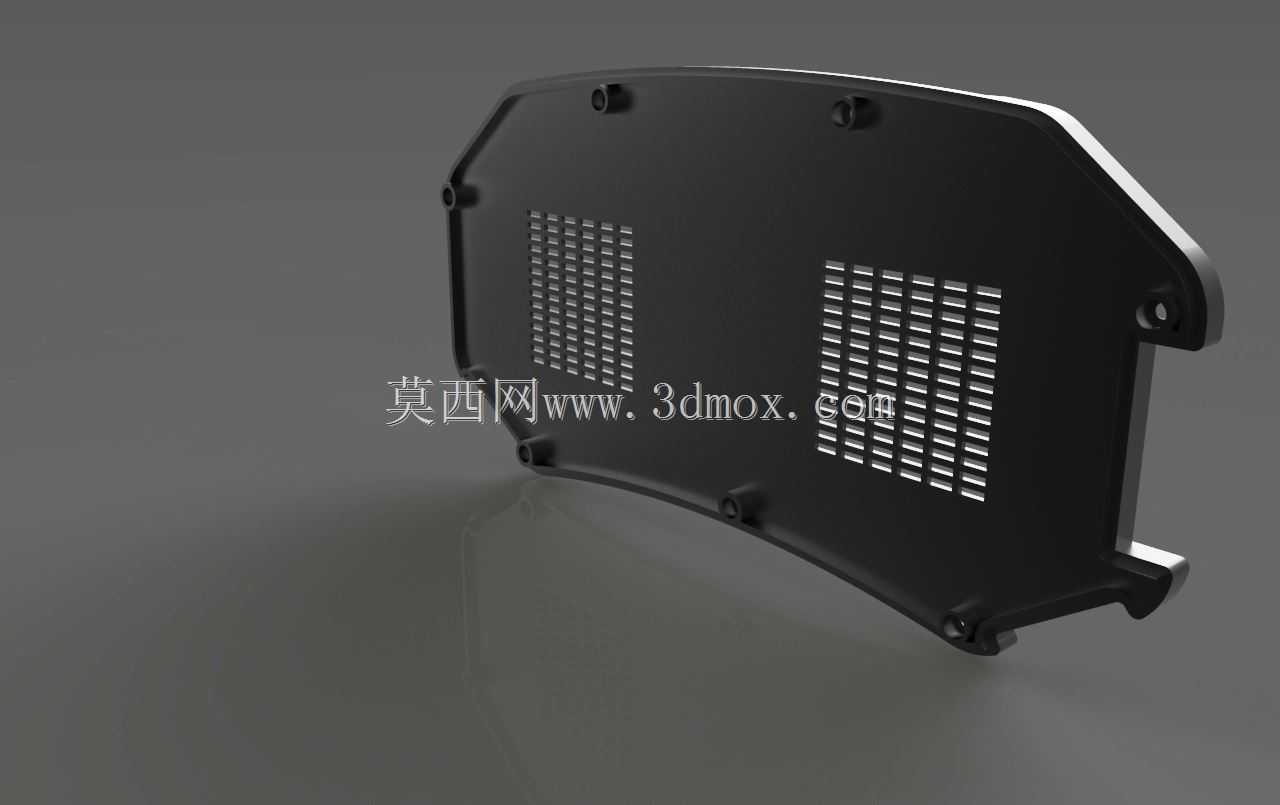

　　在农业植保作业场景中，背负式或担架式喷雾泵的底盖是直接影响设备密封性能、结构强度与使用寿命的核心承载部件，日常作业时该部件需要长期接触农药稀释液、田间泥水，同时承受泵体工作时的往复振动、药液压力波动，以及放置、搬运过程中的磕碰冲击，设计阶段需要兼顾多维度的工程需求。从结构设计思路来看，该底盖采用框架式加强筋布局，外轮廓匹配喷雾泵下腔体的安装止口，周圈设置连续的密封压合边，用于放置橡胶密封垫圈，装配后通过周圈的卡扣或螺栓点位实现与泵体上壳的紧密压合，避免药液渗漏。底盖表面的格栅式通流区域，是兼顾药液过滤与结构减重的设计：细密的格栅缝隙可以阻挡药箱内未完全溶解的药渣、杂物进入泵腔，避免堵塞柱塞或喷嘴，

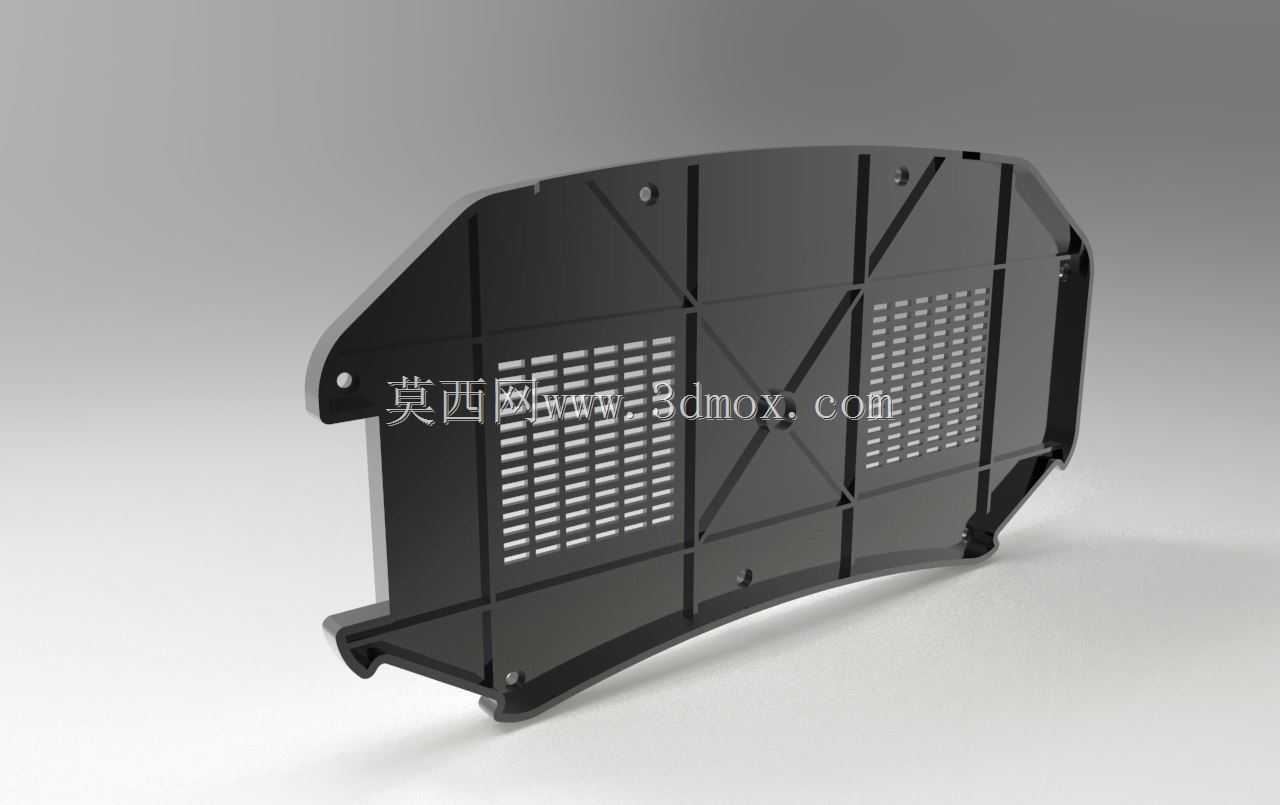

　　同时格栅结构相比整板结构可以降低塑料成型时的缩痕风险，减少材料用量。内部的交叉加强筋从中心安装点位向四周辐射延伸，将底盖的受力均匀分散到周圈的安装边上，能够承受泵工作时内部0.3-0.8MPa的药液压力，不会出现鼓胀变形。从安装边界来看，该底盖的周圈安装孔位与泵体下壳的定位柱一一对应，中心位置的定位凸台用于匹配泵体内部的隔膜或柱塞组件的下端定位，两个边角的小孔是管路固定或泄压阀的安装预留位，所有安装点位的公差控制在±0.1mm范围内，保证装配后无错位。外形上采用带圆角的类多边形轮廓，边角做R3-R5的圆弧过渡，既避免应力集中导致的开裂，也能减少搬运时的磕碰损伤。材质选用耐农药腐蚀的改性聚丙烯，通过注塑工艺成型，

　　加强筋的厚度控制在主体壁厚的0.6倍，避免成型时出现表面缩印，格栅区域的缝隙宽度控制在1.2mm，既保证通流面积，又能有效阻挡粒径大于1mm的杂质进入泵腔。实际田间作业中，该底盖除了承载密封、过滤的功能，还作为泵体的底部支撑面，放置时直接接触地面，因此底部的边框做了加厚处理，耐磨性能可以满足常年田间放置的磨损需求，同时密封边的压紧量设计为0.8mm，配合丁腈橡胶密封圈，在泵体长期振动的工况下仍能保持稳定的密封效果，不会出现药液渗漏导致的压力不足问题。
