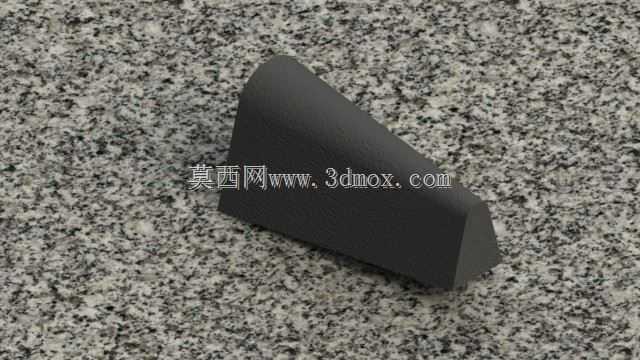

带放样特征的楔形结构实体零件

　　在非标工装的定位支撑场景、小型设备的减震垫脚设计、以及各类需要渐变过渡接触面的机械结构中，这类带连续曲面过渡的楔形实体构件有着非常广泛的应用。不同于标准等厚垫块或者规则角度楔块，该零件通过放样特征实现了截面从一端到另一端的平滑渐变，既能够满足两个存在高度差、角度差的安装面之间的紧密贴合需求，又避免了直角拼接带来的应力集中问题。从实际使用场景来看，这类构件常被用在自动化生产线的工件定位工装中，当待加工工件的定位基准面存在倾斜角度，且接触面需要随工件外形做渐变贴合时，规则形状的标准垫块无法完全贴合支撑面，容易造成装夹应力变形，这时候就需要这类通过放样生成的渐变截面楔块来做过渡支撑，保证装夹时受力均匀，不会在工件表面产生压痕或者装夹变形。

　　从设计思路上看，该零件的核心难点在于放样特征的截面控制，首先需要确定两个端面的轮廓尺寸以及相对位置关系，两个端面并非平行布置，而是存在一定的空间夹角，放样过程中需要控制引导线的曲率，保证曲面过渡平滑无突变，避免出现曲面褶皱或者壁厚不均的问题——虽然该零件为实体结构，但如果放样引导线设置不合理，实体内部也会出现应力集中的隐性缺陷，在承受交变载荷时容易从曲率突变的位置产生裂纹。零件的外表面做了圆滑的棱边处理，所有非安装面的棱边都做了小半径倒圆，一方面是避免安装调试过程中锐边划伤操作人员，另一方面也能够减少零件在磕碰时的应力破损风险，尤其是当零件采用橡胶、尼龙或者工程塑料材质制作时，倒圆处理能够大幅提升零件的抗磕碰能力。

　　从安装边界来看，该零件的底部为平面安装基准面，能够直接固定在工装基板或者设备安装面上，可通过沉头螺丝或者粘接的方式完成固定，顶部的渐变曲面为支撑接触面，需要根据实际接触的工件外形做匹配调整，建模过程中需要保证支撑面的轮廓度公差，确保与被支撑件的贴合面积达到设计要求，避免局部接触应力过大。零件的整体尺寸属于小型支撑构件范畴，长度、宽度、高度方向的尺寸都在常规工装零件的尺寸区间内，不需要额外预留大的安装操作空间，能够直接集成在紧凑的工装结构中，不会占用过多的设备布局空间。

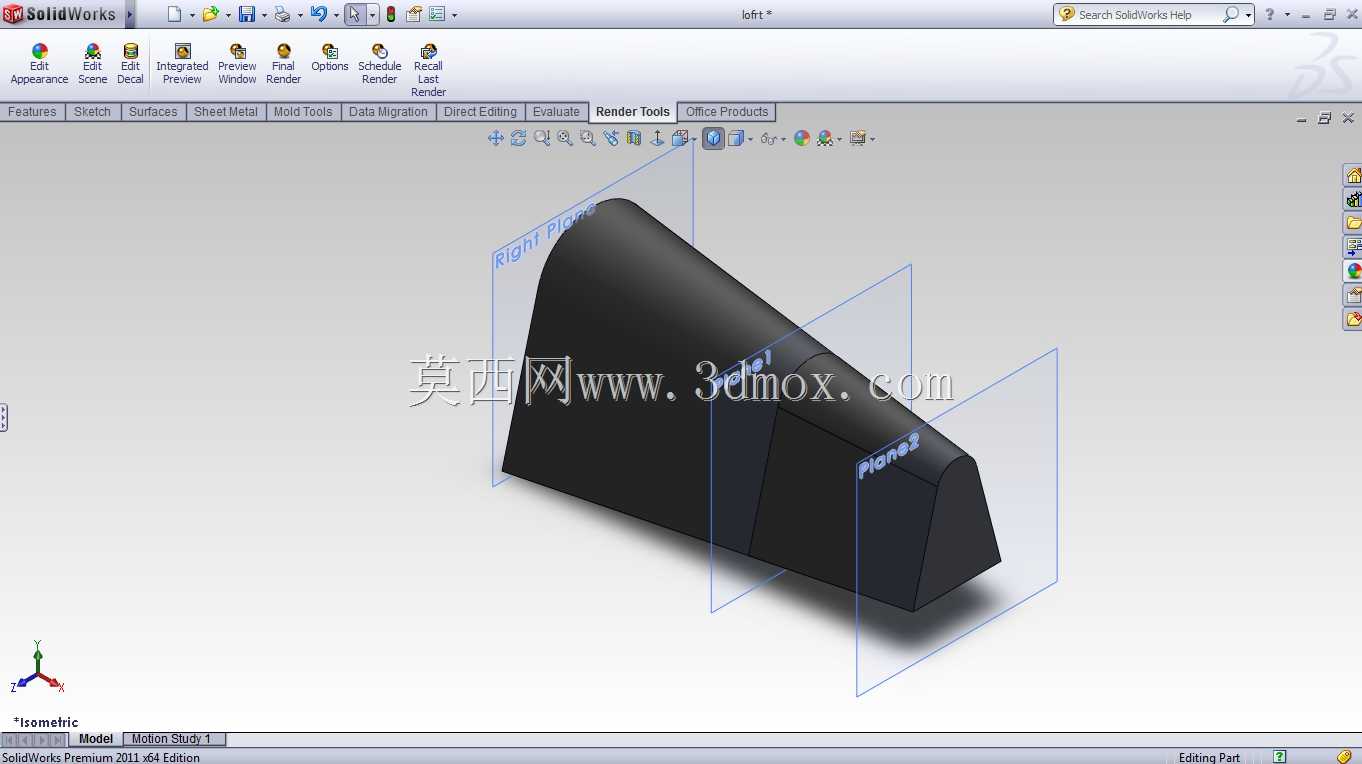

　　在实际建模过程中，这类放样特征的构建需要先绘制好两个端面的封闭轮廓，再添加对应的引导线来控制截面的过渡趋势，不能直接采用默认的放样参数生成，否则容易出现曲面扭曲的问题，生成实体后还需要对所有过渡面做曲率检查，确认曲面的G1连续性，保证表面没有明显的折痕。如果后续需要对该零件做结构调整，比如延长放样段的长度、修改端面的轮廓尺寸，只需要调整对应的草图截面和引导线参数即可快速更新模型，不需要重新构建整体特征，具备较好的参数化修改便利性，能够适配不同安装间隙、不同倾斜角度的支撑场景需求。这类零件除了用作工装支撑垫块之外，还可以作为设备的减震缓冲垫、家具的调平楔块、以及各类需要渐变填充的结构填充物使用，通过调整端面轮廓和放样长度，能够快速衍生出适配不同场景的系列化零件，大幅降低同类结构的重复建模工作量。
