带安装支座的铰接转动连接组件结构

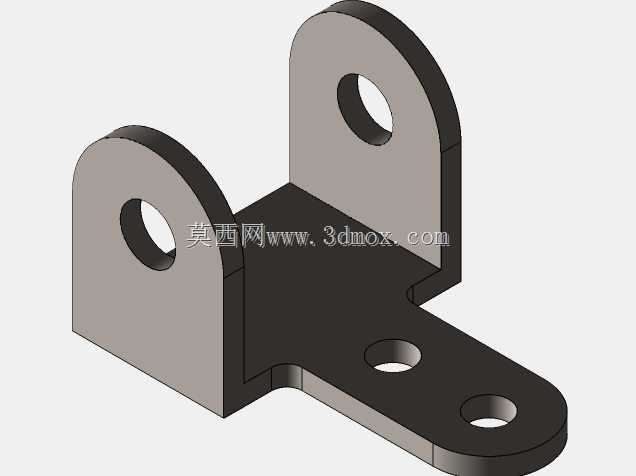

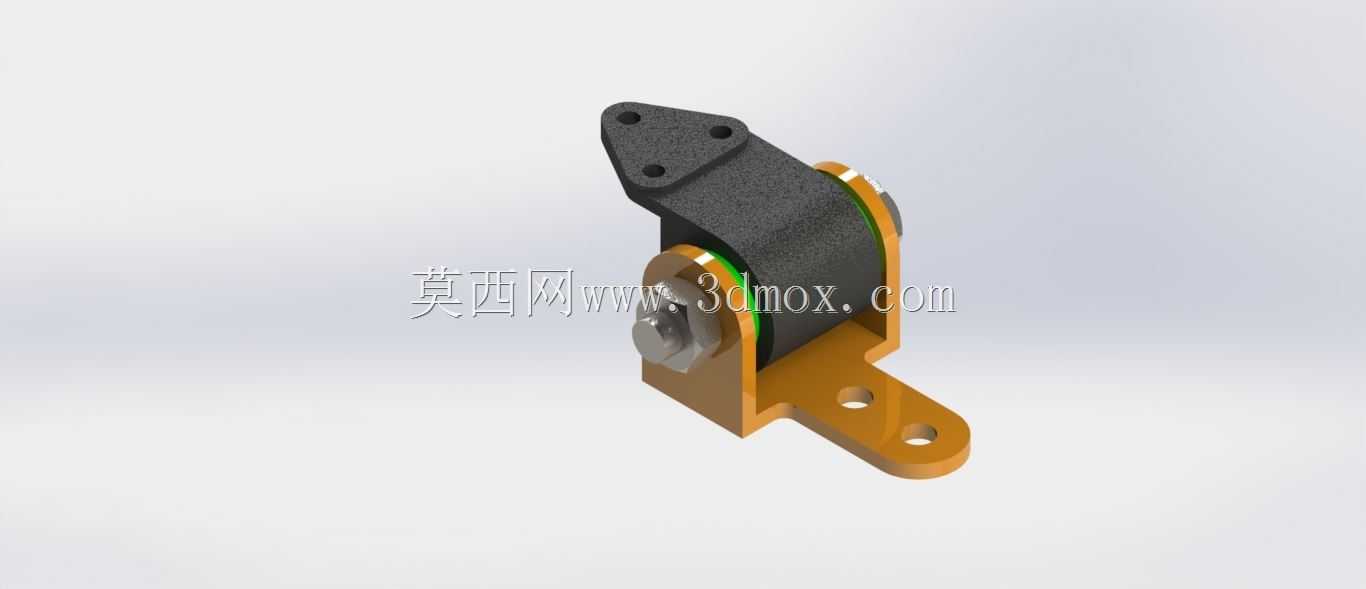

　　这类带安装支座的铰接组件，在工业设备、民用机电产品的转动连接场景里应用十分广泛，小到自动化产线上的翻盖防护结构、设备舱门的开合连接，大到工程机械的杆件铰接部位、输送线的活动导向挡板连接，都能见到同结构原理的铰接件身影。和普通的合页类铰链不同，这款组件采用分体式的支座与转动臂设计，固定端支座带有两个同轴的铰接耳板，耳板上预留了衬套安装位，转动端的连接臂通过铰接销轴与固定支座配合，中间设置了耐磨衬套来降低转动过程中的摩擦损耗，避免金属件直接接触产生的异响与快速磨损。从结构设计逻辑来看，固定端的安装底座采用L型折弯式的承力结构，底座上开有两个沉头安装孔，安装时可以通过螺栓将整个铰接组件牢牢固定在设备的安装基准面上，

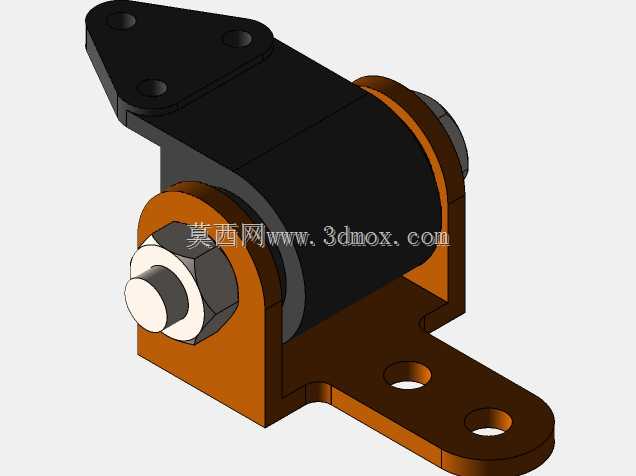

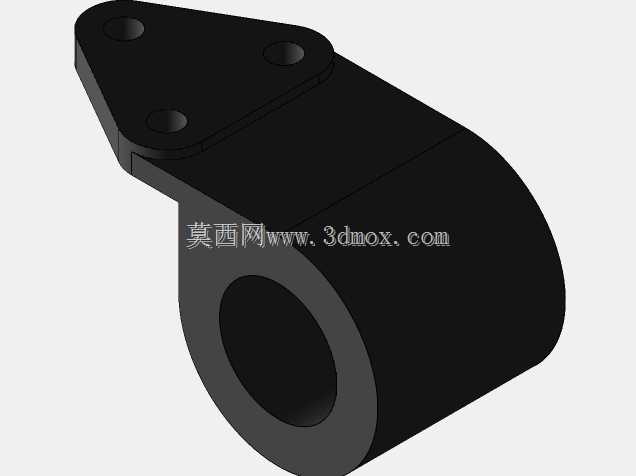

　　沉孔设计能够让螺栓头完全没入安装面以下，不会突出表面干涉转动臂的运动轨迹。转动臂的连接端采用三角分布的三个安装孔位，这种孔位布局相比双孔连接拥有更好的抗扭转性能，当转动臂承受侧向载荷的时候，三个固定点能够分散应力，避免连接部位出现松动或者变形。在实际选型应用的时候，首先要确认安装边界的尺寸，固定底座的安装孔中心距需要和设备安装面的预留孔位完全匹配，转动臂的长度决定了开合过程中的转动半径，设计安装空间的时候需要预留出足够的避让空间，避免转动过程中臂体和周边的设备结构发生碰撞。铰接部位的销轴采用带轴向限位的结构，一端设置了轴用挡圈槽，安装完成后通过卡簧限制销轴的轴向窜动，日常维护的时候只需要拆下卡簧就能抽出销轴，

　　对内部的耐磨衬套进行更换，不需要完全拆卸整个支座，大幅降低了后期维护的工作量。衬套选择的是带自润滑特性的复合材质，在无额外润滑的工况下也能保持长期稳定的转动阻尼，不会因为长期静置出现锈死卡滞的问题，适合用在不便于定期加注润滑脂的户外设备或者封闭舱体内部的连接部位。转动臂和固定支座的铰接配合面之间预留了微小的轴向间隙，既能够保证转动过程中不会出现卡涩，也能控制间隙量避免转动过程中产生过大的旷量，保证连接的精度。在做结构建模的时候，需要重点关注铰接孔的同轴度公差，两个耳板的铰接孔如果同轴度超差，安装销轴之后会出现转动阻力过大甚至完全无法转动的问题，建模阶段就要把装配公差考虑进去，衬套的内外径配合公差要根据使用场景的载荷大小选择，

　　重载场景下可以选择稍紧的过渡配合，轻载频繁开合的场景可以选择间隙配合来提升转动的顺滑度。另外固定底座的折弯处做了圆角过渡处理，避免应力集中导致底座在承受大载荷的时候从折弯位置断裂，转动臂的边缘也做了倒角处理，安装的时候不会划伤操作人员的手部，也避免应力集中导致臂体开裂。这类铰接组件在设计的时候还需要考虑转动角度的限制，这款结构的转动臂在开合到最大角度的时候，臂体的侧面会和固定支座的限位面接触，不需要额外加装限位块就能实现最大转动角度的限制，避免转动过位导致连接的部件出现碰撞损坏。实际应用中如果需要调整最大开合角度，只需要在支座的限位面上加装调整垫片就能改变限位位置，不需要重新加工整个支座结构，适配性很强。
