在各类工业传动系统的轴系布局中,两轴的对中偏差是无法完全规避的实际问题——不管是加工阶段的轴端形位公差累积,还是设备运行过程中基座沉降、负载冲击带来的轴系偏移,都会直接作用于轴端连接部位,轻则加剧轴承磨损、升高传动噪音,重则引发轴系疲劳断裂、传动失效。这类压缩式联轴器的核心设计逻辑,就是通过内置的弹性压缩结构,在稳定传递额定扭矩的同时,主动补偿两轴间的径向、角向与轴向偏差,同时吸收传动过程中的冲击振动,适配多数中低速、中等扭矩的工业传动场景。从实际应用场景来看,这类联轴器常见于中小型输送设备的驱动端连接、轻工包装机械的辊筒轴传动、小型风机与水泵的电机输出端连接,以及部分非标自动化设备的动力传输工位,相比刚性联轴器,

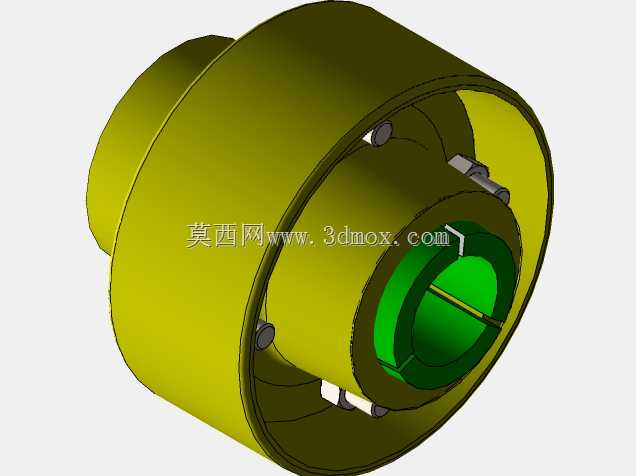

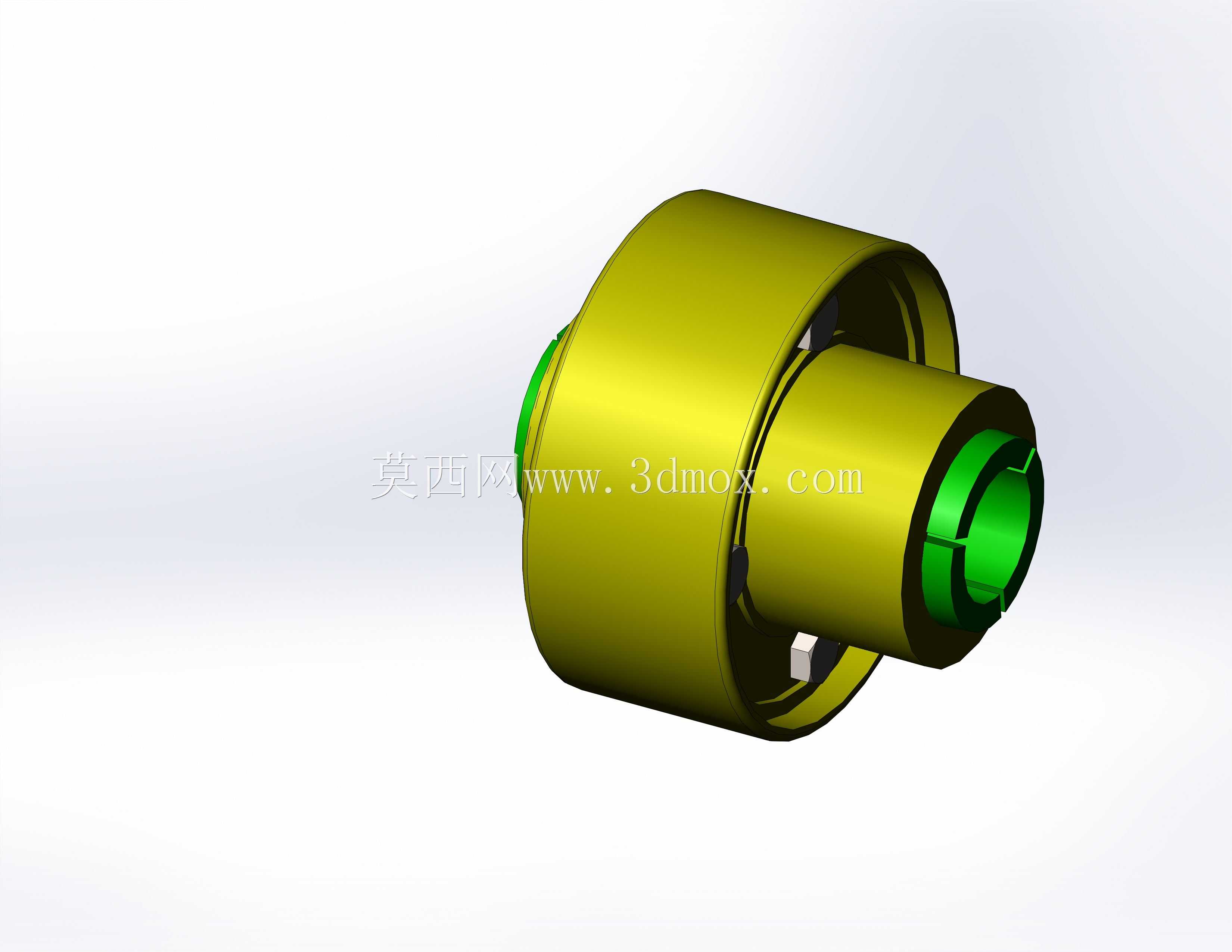

它对安装精度的容忍度更高,不需要在装配阶段反复打表调整到极高的同轴度,能有效缩短现场装配的调试周期,也能降低后期运维过程中轴系对中校准的频次。从结构设计思路来看,该联轴器采用对称的两半轴套配合中间弹性压缩组件的布局,两端轴套分别通过锁紧结构与主动轴、从动轴固定,中间的弹性元件处于预压缩状态,当两轴出现偏移时,弹性元件的不同位置会产生对应的压缩形变,既不会因为刚性卡滞产生额外的内应力,也能通过形变过程耗散传动过程中的冲击能量。轴套的外圆采用一体化包覆结构,一方面可以避免内部弹性元件在运行过程中被车间的粉尘、切削液污染,延长弹性元件的老化周期,另一方面也能起到安全防护作用,避免高速运转时内部组件脱出引发安全隐患。

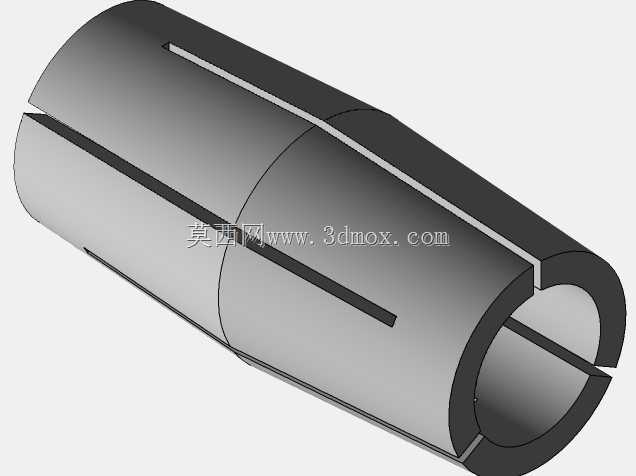

两端的轴孔设计考虑了不同的轴端固定需求,内孔可根据适配轴径加工对应的键槽,也可配合顶丝实现无键锁紧,适配不同的安装工况。从安装边界来看,这类联轴器的轴向尺寸紧凑,不需要在两轴端预留过大的安装空间,外圆为规则圆柱面,周边不需要预留额外的避让空间,适合安装在布局紧凑的传动舱内部。安装时需要注意预留合理的轴向压缩量,既不能压得过紧导致弹性元件失去形变补偿空间,也不能间隙过大导致传动过程中出现冲击异响;径向对中偏差需要控制在弹性元件的补偿量程范围内,避免单侧压缩量过大导致弹性元件提前疲劳失效。在扭矩传递的路径设计上,动力从主动端轴套输入后,通过轴套与弹性元件的接触面将扭矩均匀传递到整个弹性压缩组件,再通过从动端轴套输出,
整个传力路径没有刚性硬接触,传动过程中的振动会被弹性元件逐层吸收,能有效降低传动系统的整体噪音水平,也能保护后端连接的精密传动部件不受冲击载荷影响。相比梅花形、膜片式等其他弹性联轴器,这种压缩式结构的弹性元件受力更均匀,相同外径下能传递的扭矩更大,同时弹性元件的更换也更便捷,不需要完全移动两端的设备,只需要拆开外覆的包覆结构即可更换内部弹性组件,大幅降低后期运维的配件更换成本。在三维建模过程中,这类结构需要重点关注弹性元件的压缩量与形变范围的匹配,轴套与弹性元件的配合面需要设计合理的公差,既要保证装配时的便利性,也要避免运行过程中出现相对滑动;外覆结构的连接部位需要考虑运转过程中的离心力影响,保证连接可靠性,避免高速运转时出现松动。
