管道固定用U形螺栓紧固组件结构

　　在工业管路布设、小型设备机架装配、液压管线排布等场景中，U形螺栓是应用频次极高的紧固连接件，这套结构的核心作用是将圆柱形管件、圆钢类杆件稳定固定在安装基座上，避免管线受振动、外力拉扯出现位移、松脱甚至破损的问题。不同于普通六角螺栓的单侧压紧逻辑，U形螺栓依靠自身弯折成型的半圆弧段完全包覆被固定管件的下半周，配合上方的压合基座与两个锁紧螺母，实现对管件的环抱式约束，这种固定方式不会在管件表面形成单点应力集中，对薄壁金属管、PVC类非金属管线的友好度更高，不会出现紧定螺钉顶破管壁的问题。

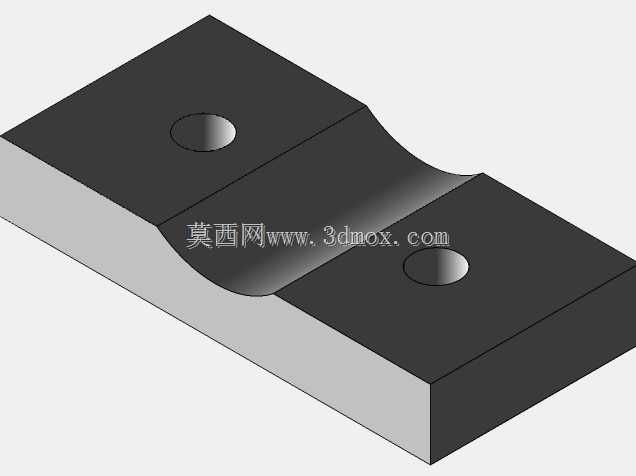

　　从设计逻辑来看，这套结构的核心尺寸匹配逻辑围绕被固定管件的外径展开，U形段的内圆弧直径需要比被固定管件的外径大0.2-0.5mm，既保证安装时能顺利套入管件，又不会因为间隙过大导致紧固后管件出现旷量；两个平行直杆段的中心距需要和安装基座上的两个过孔中心距完全一致，直杆段的长度需要覆盖基座厚度、平垫厚度、锁紧螺母厚度，同时预留2-3个螺距的外露长度，保证螺母锁紧后有足够的螺纹啮合长度，避免受振后螺纹滑牙。配套的安装基座采用矩形块状结构，下表面开有和U形段弧度匹配的上半圆槽，和U形螺栓的圆弧段配合形成完整的圆形约束腔，完全贴合管件外壁，增大接触面积的同时，避免紧固时螺母的压力直接作用在管件上造成局部压痕。

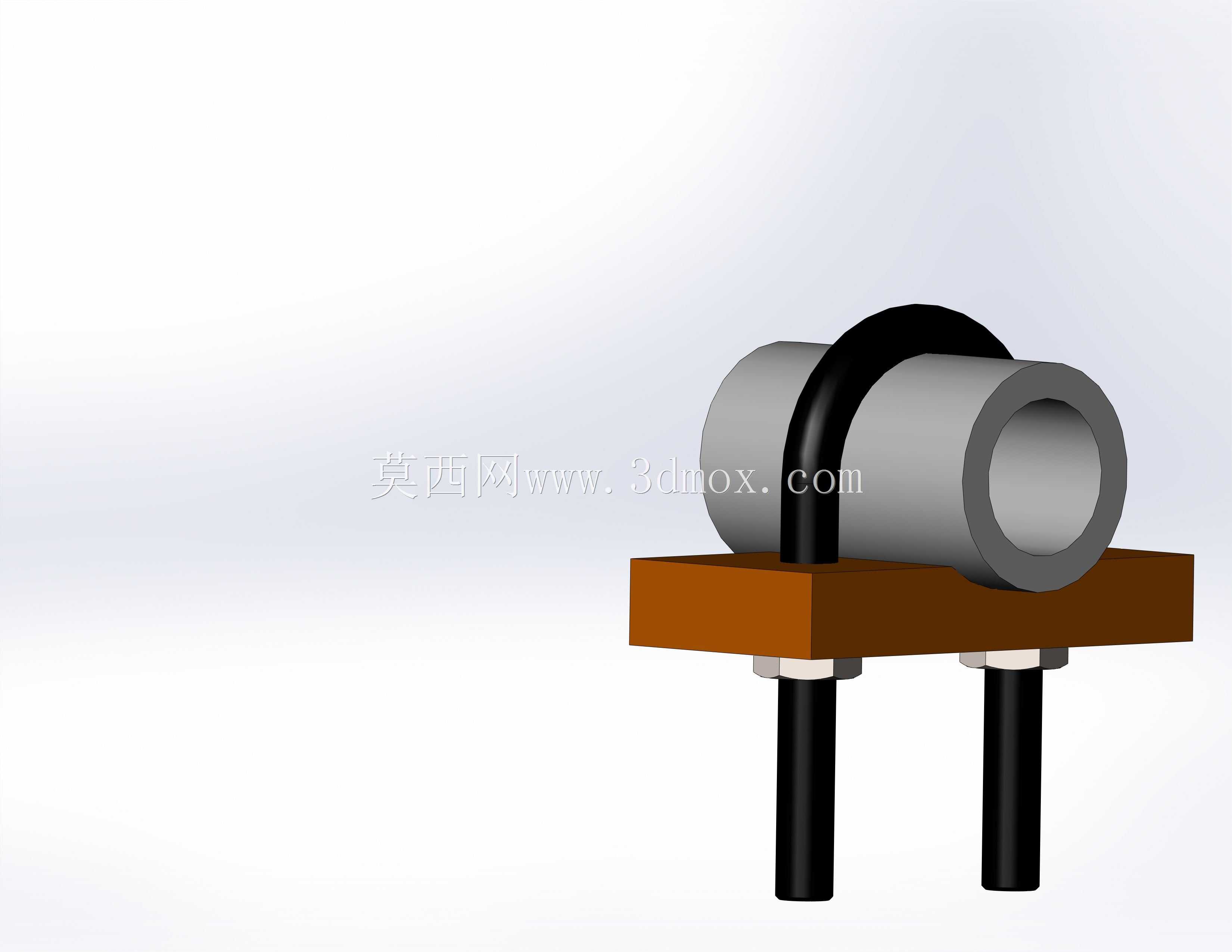

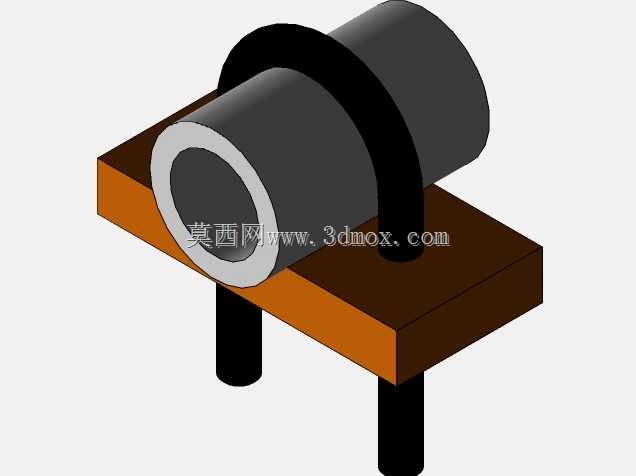

　　实际安装时，首先将U形螺栓的圆弧段从下方托住待固定的管件，调整位置让管件完全落入圆弧段的中心位置，再将带半圆槽的安装基座从上方扣在管件上，让基座的两个过孔对准U形螺栓的两个直杆端，依次套入平垫、弹垫后拧入六角螺母，锁紧时需要采用对角交替拧紧的方式，避免单侧先锁紧导致基座偏斜，造成管件被挤偏、U形螺栓受侧向力出现变形的问题。这套结构的安装边界需要注意，安装基座的底面需要和承载支架的表面完全贴合，不能出现悬空，否则锁紧后基座会出现翘曲，长期受振容易出现螺母松脱；如果是固定有振动的液压管路、气动管路，需要在U形螺栓的圆弧段和管件之间加装1-2mm厚的橡胶减震垫，既可以吸收管路传递的振动，避免螺栓松动，也能弥补管件外径的尺寸公差，让紧固更牢靠。

　　在不同的应用场景下，这套结构的尺寸适配范围很广，小到设备上直径6mm的润滑油管，大到厂区内直径200mm的输水管道，都可以通过调整U形螺栓的线径、圆弧直径、直杆长度来适配，线径的选择和被固定管件的重量、受载情况直接相关，固定小直径轻型管线时可以采用4-6mm直径的冷拔圆钢弯折成型，固定大直径重载管线时则需要采用10mm以上的圆钢，并且螺纹段需要采用滚压工艺加工，保证螺纹的强度，避免受拉时螺纹断裂。不同于焊接类的固定方式，这种U形螺栓紧固结构属于可拆卸连接，后期管线维护、调整位置时只需要松开两个螺母即可拆下，不会破坏承载支架和管线本身的结构，在需要经常调整管线布局的设备调试阶段、生产线改造场景中，这种连接方式的优势非常明显。

　　结构设计时还需要考虑应力释放的问题，U形螺栓的弯折位置不能出现直角弯折，必须保留和线径匹配的圆角过渡，避免弯折处出现应力集中，在长期受拉、受振的情况下出现断裂；螺纹段的收尾位置需要有退刀槽或者螺纹收尾，避免螺母拧到直杆和圆弧段的过渡位置时出现卡滞，导致无法完全锁紧。配套的安装基座如果是采用非金属材质制作，多用于腐蚀性较强的化工管路场景，金属材质的基座则多用于重载、高温的工业场景，不同材质的选择完全匹配实际工况的载荷、环境温度、腐蚀情况，不会出现选型过剩或者强度不足的问题。在管线排布密集的场景中，这种U形螺栓结构占用的安装空间很小，只需要在承载支架上打两个对应直径的过孔即可完成安装，不需要额外加工复杂的安装槽位，现场施工的效率非常高，不需要专用的安装工具，只用普通的扳手即可完成锁紧作业，对现场施工的条件要求很低。
