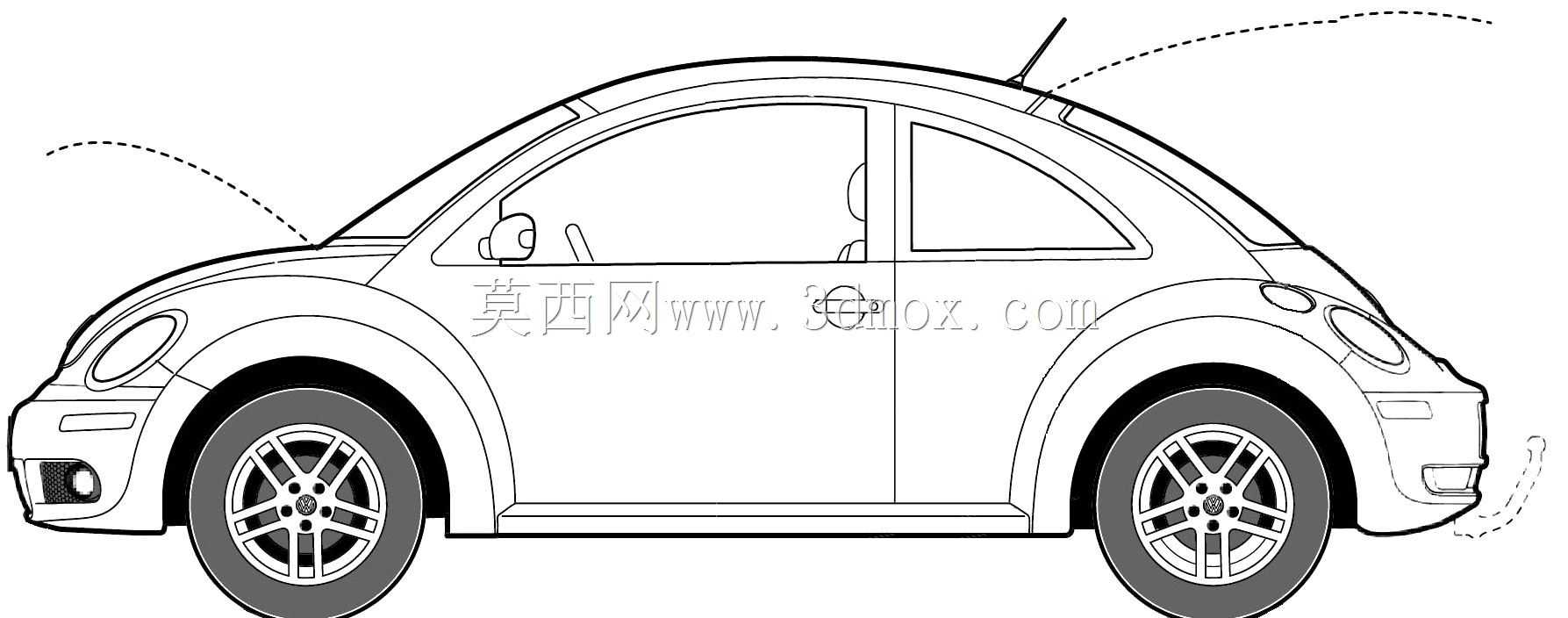

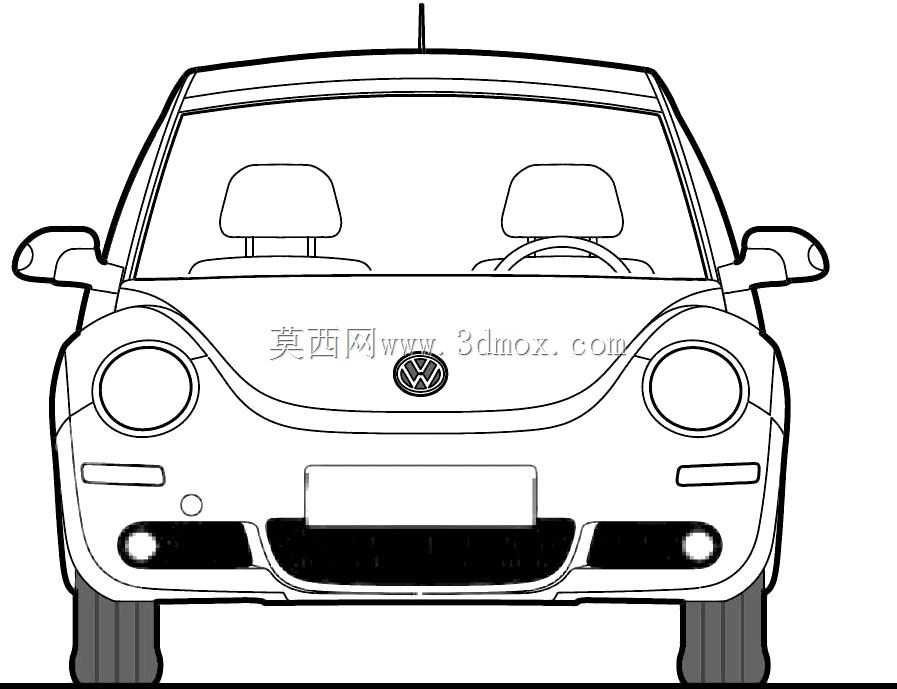

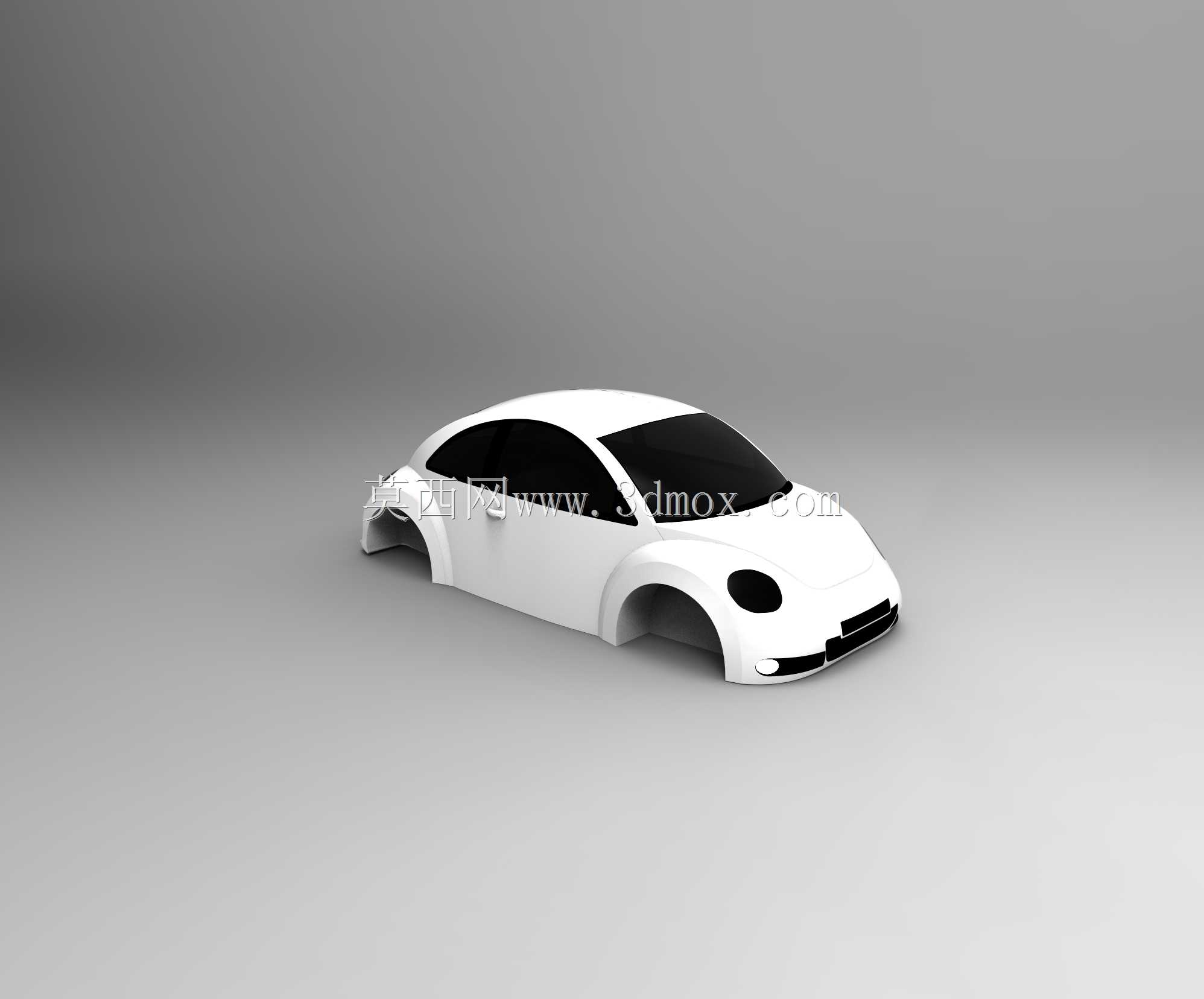

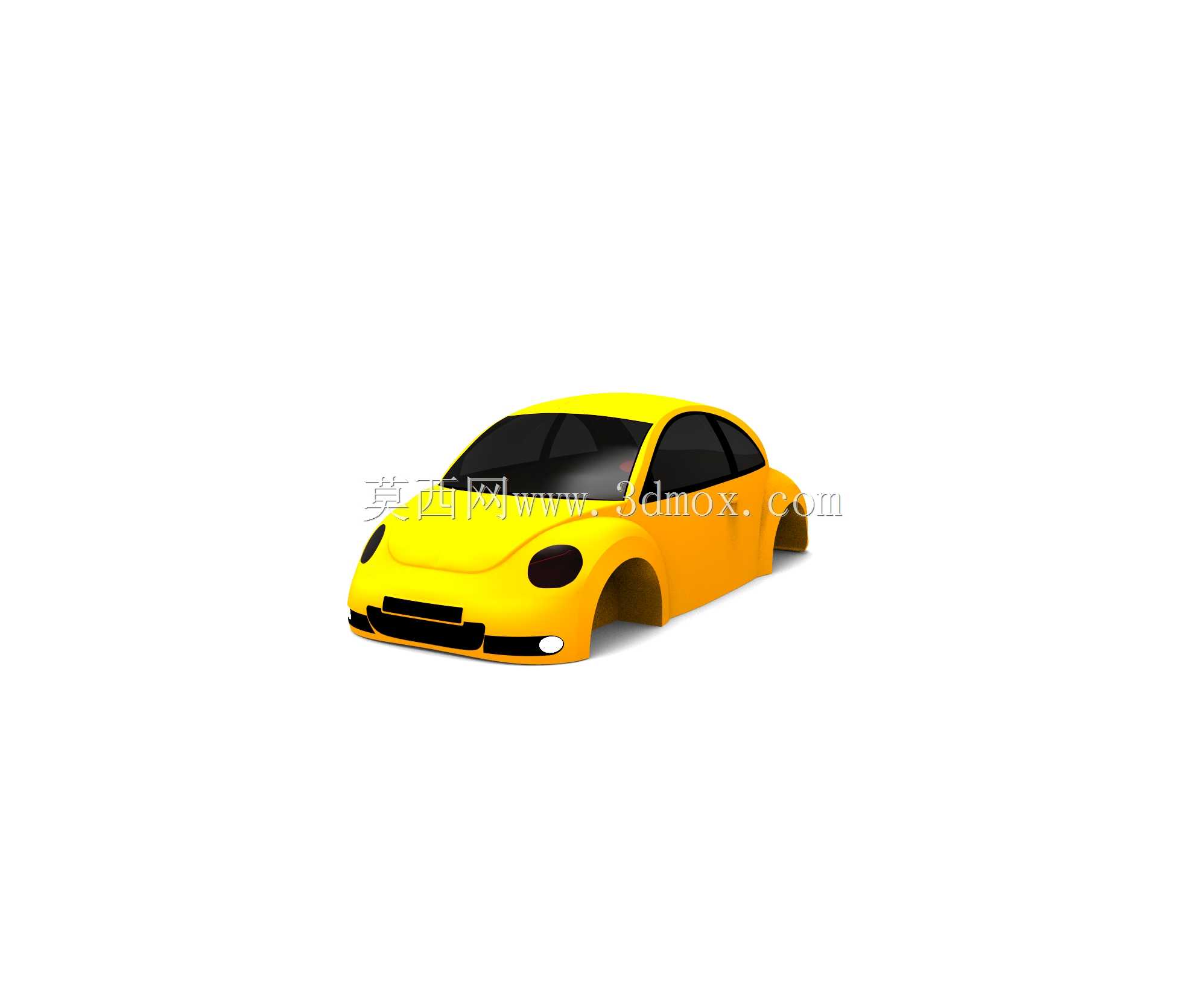

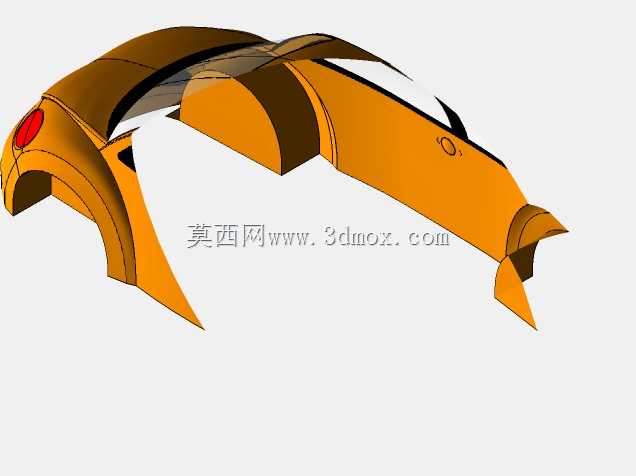

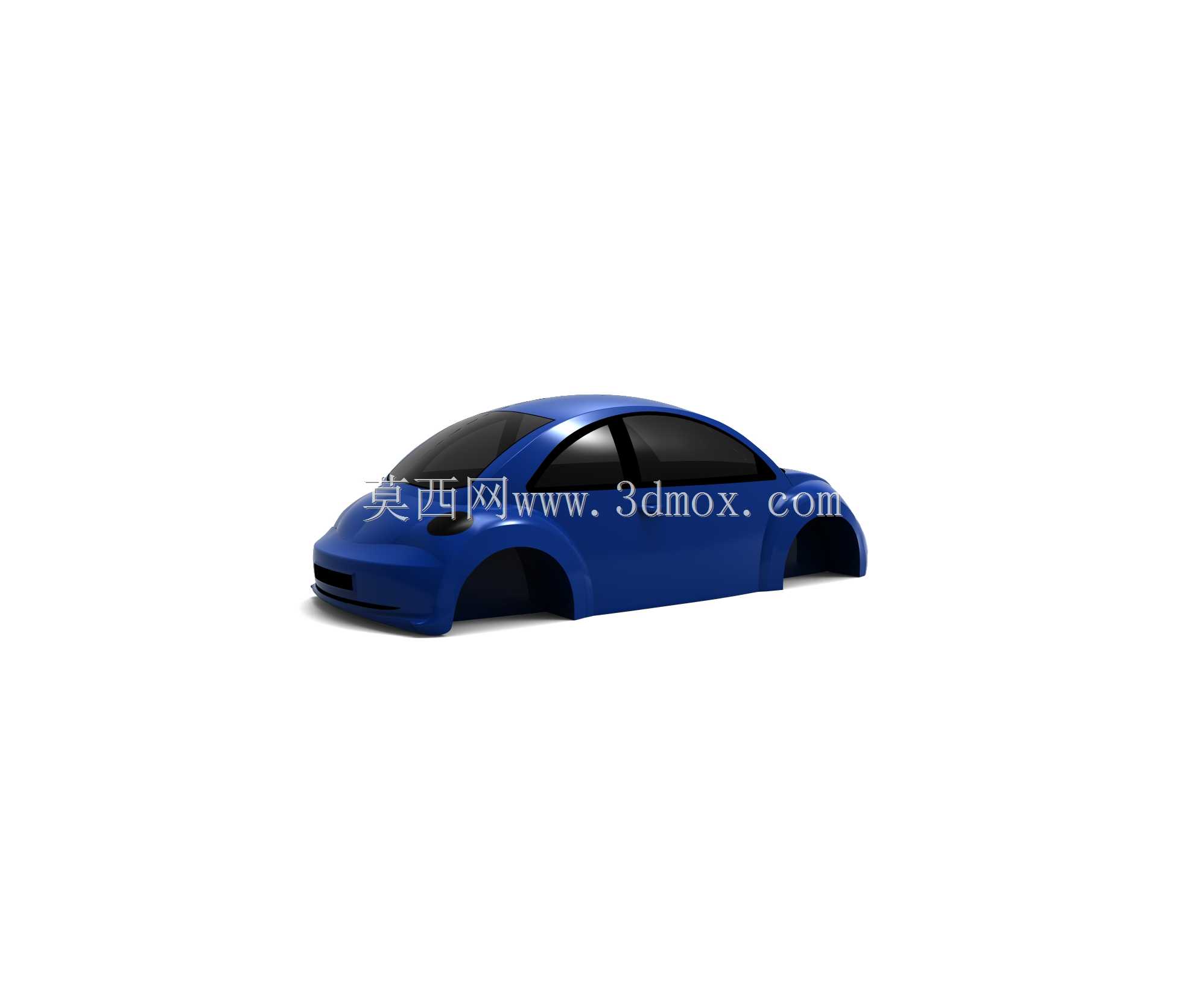

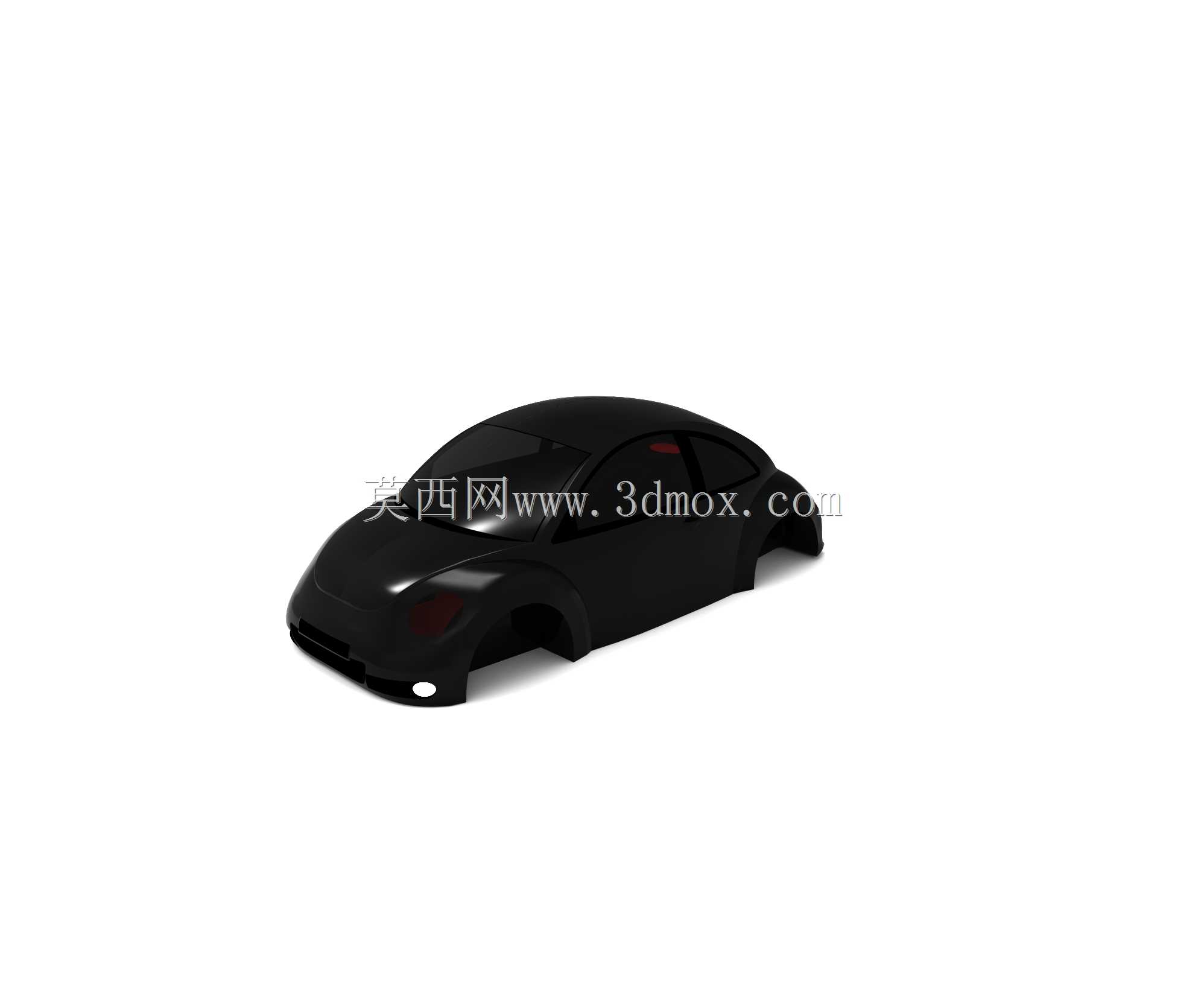

大众乘用车车身外覆盖件曲面结构设计

　　在整车正向开发流程中，车身外覆盖件的曲面设计是衔接造型创意与工程落地的核心环节，本次呈现的大众车型车身表面结构，完全围绕量产车型的外饰装配需求搭建，可直接用于整车总布置校核、外饰件匹配验证以及空气动力学仿真分析环节。不同于概念车阶段的纯造型曲面，该结构在设计阶段就充分考虑了量产冲压工艺的可行性，所有曲面的曲率变化均控制在常规冲压设备的成型极限范围内，避免出现负角、急剧曲率突变等会导致冲压开裂、起皱的缺陷，同时兼顾了焊装工位的夹具定位需求，在轮拱、侧围与翼子板衔接位置预留了统一的定位基准面，能够匹配现有大众MQB平台的焊装夹具接口，减少新车型导入时的工装改造成本。从实际应用场景来看，该曲面结构可用于整车风阻系数优化仿真，

　　工程师可基于该模型划分面网格，在不同车速工况下计算车身表面的气流分离点、尾部涡流强度，针对性调整腰线弧度、车顶溜背角度以及轮拱处的导流曲面，降低整车高速行驶时的空气阻力，同时也能为外饰附件的安装提供安装边界，比如侧裙饰板、车门防撞条、车顶行李架的安装点位都能在该曲面基础上做安装柱的结构延伸，确保附件安装后与车身表面的面差控制在0.5mm以内，间隙均匀度符合整车DTS公差要求。在设计思路上，该结构采用了A级曲面的构建标准，所有相邻曲面之间的连续性均达到G2以上，在光影反射检查时不会出现明显的折线或光影扭曲，能够满足量产车的外饰漆面外观要求，避免出现因曲面连续性不足导致的漆面反光不均问题。针对车身不同区域的功能需求，

　　曲面的厚度预留也做了差异化处理，比如车头引擎盖区域的曲面预留了0.7mm的钣金厚度空间，同时在内部加强筋的安装位置做了局部曲面偏移，确保加强筋焊接后不会出现外表面的凹凸印；车门区域的曲面则预留了玻璃升降导轨、门锁机构的安装空间，曲面与内部钣金的间隙控制在15-20mm之间，既不会出现运动干涉，也能最大化压缩车门厚度，拓展车内乘坐空间。从安装边界来看，该曲面结构的整体尺寸完全参照紧凑级大众车型的外轮廓参数搭建，整车宽度方向的曲面边界控制在1780mm以内，长度方向从前保险杠最前端到后保险杠最末端的曲面延伸长度为4670mm，高度方向从车顶曲面到侧围下边缘的高度差为1460mm，能够直接适配同平台车型的底盘硬点布置，不需要对悬架安装点、

　　轮距轴距参数做大幅调整即可完成整车的初步装配校核。在细节处理上，轮拱区域的曲面特意做了3mm的外凸偏移，为轮胎跳动预留足够的安全间隙，即使在最大转向角、悬架最大压缩行程下，轮胎也不会与轮拱钣金发生剐蹭；车窗边框位置的曲面做了内收处理，能够匹配玻璃导槽的安装宽度，确保玻璃升降过程中运行顺畅，不会出现卡滞或异响问题；车尾区域的曲面则预留了尾灯安装的沉台结构，尾灯安装后与车身表面的面差为0，既保证了外观的整体性，也能减少车尾的气流紊流，降低高速行驶时的风噪水平。该结构还可用于碰撞安全仿真的前处理环节，工程师可基于该曲面生成车身外板的有限元模型，模拟行人碰撞时的头部、腿部伤害值，通过调整引擎盖曲面的刚度分布、保险杠曲面的缓冲空间，满足C-NCAP以及E-NCAP的行人保护法规要求，不需要重新构建外表面模型即可完成多轮迭代优化，大幅缩短整车开发的周期。
