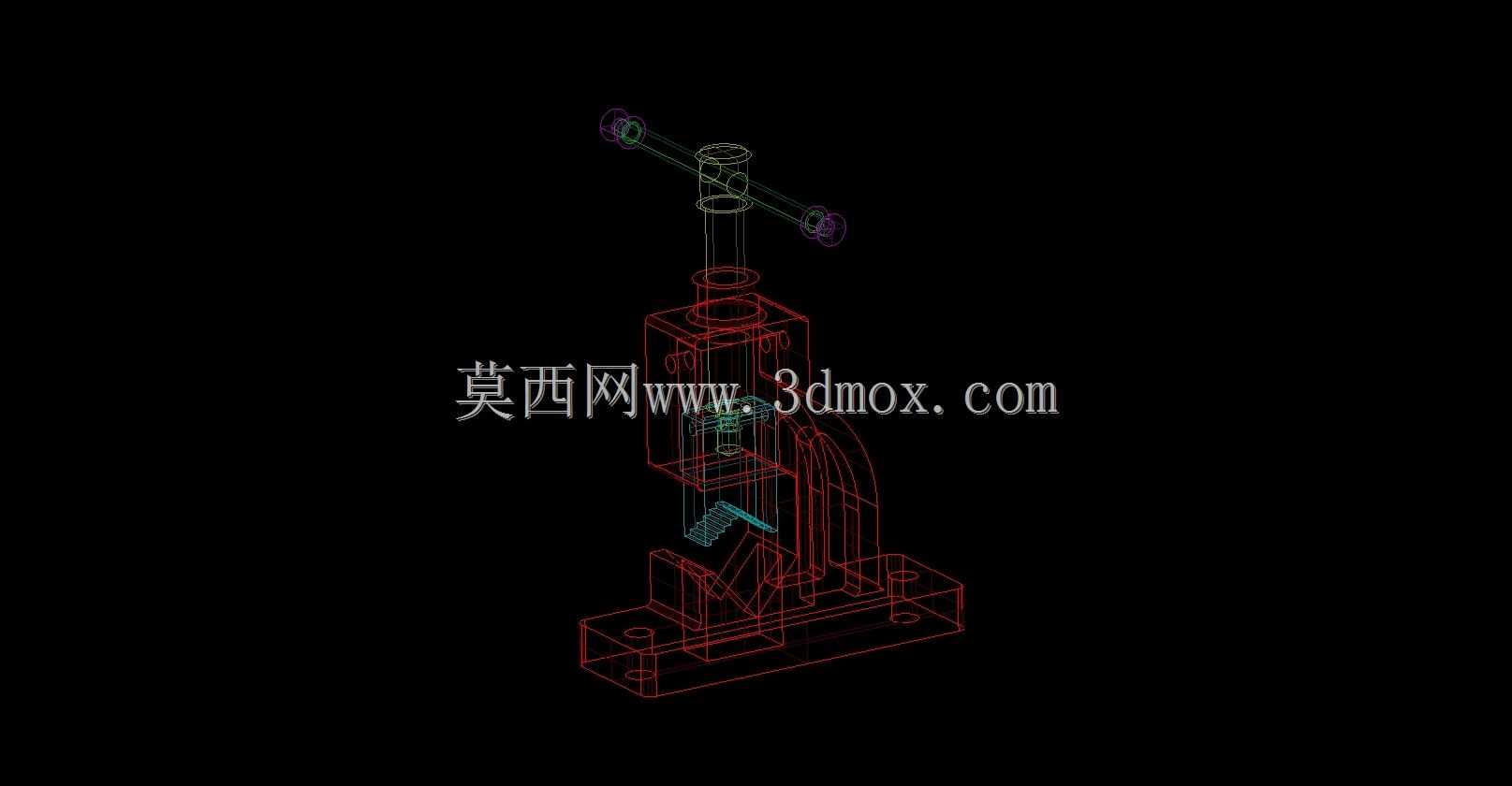

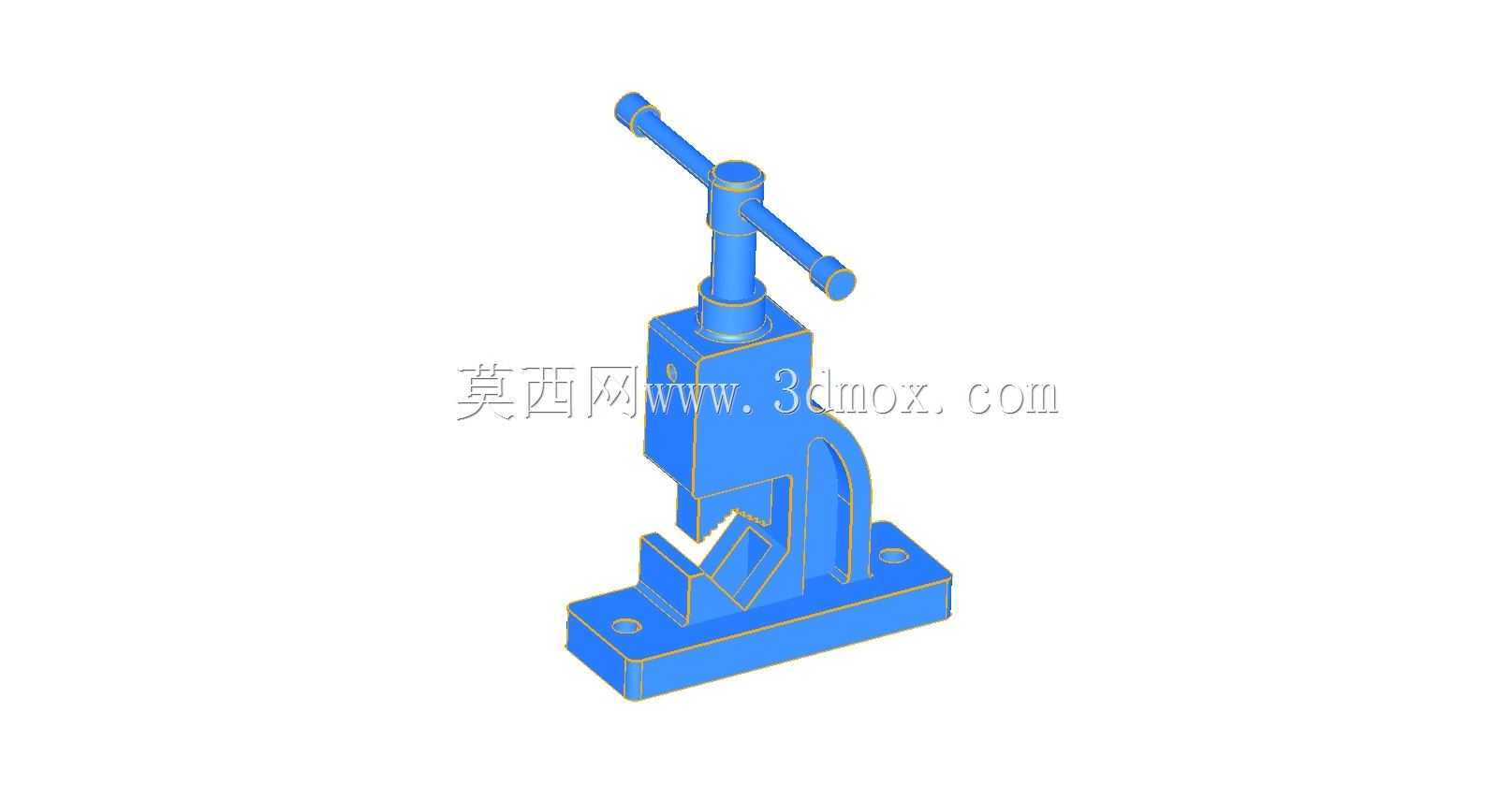

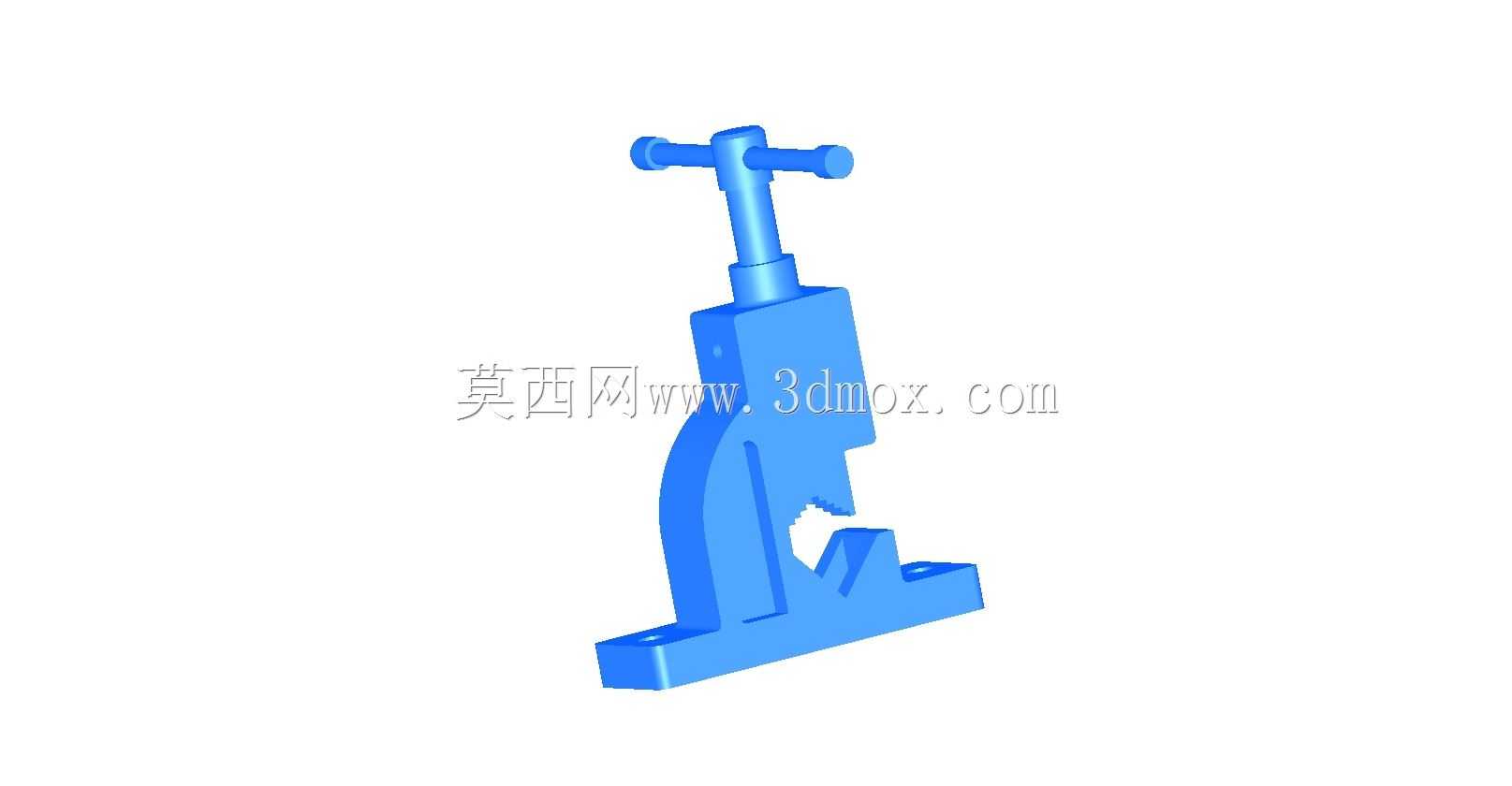

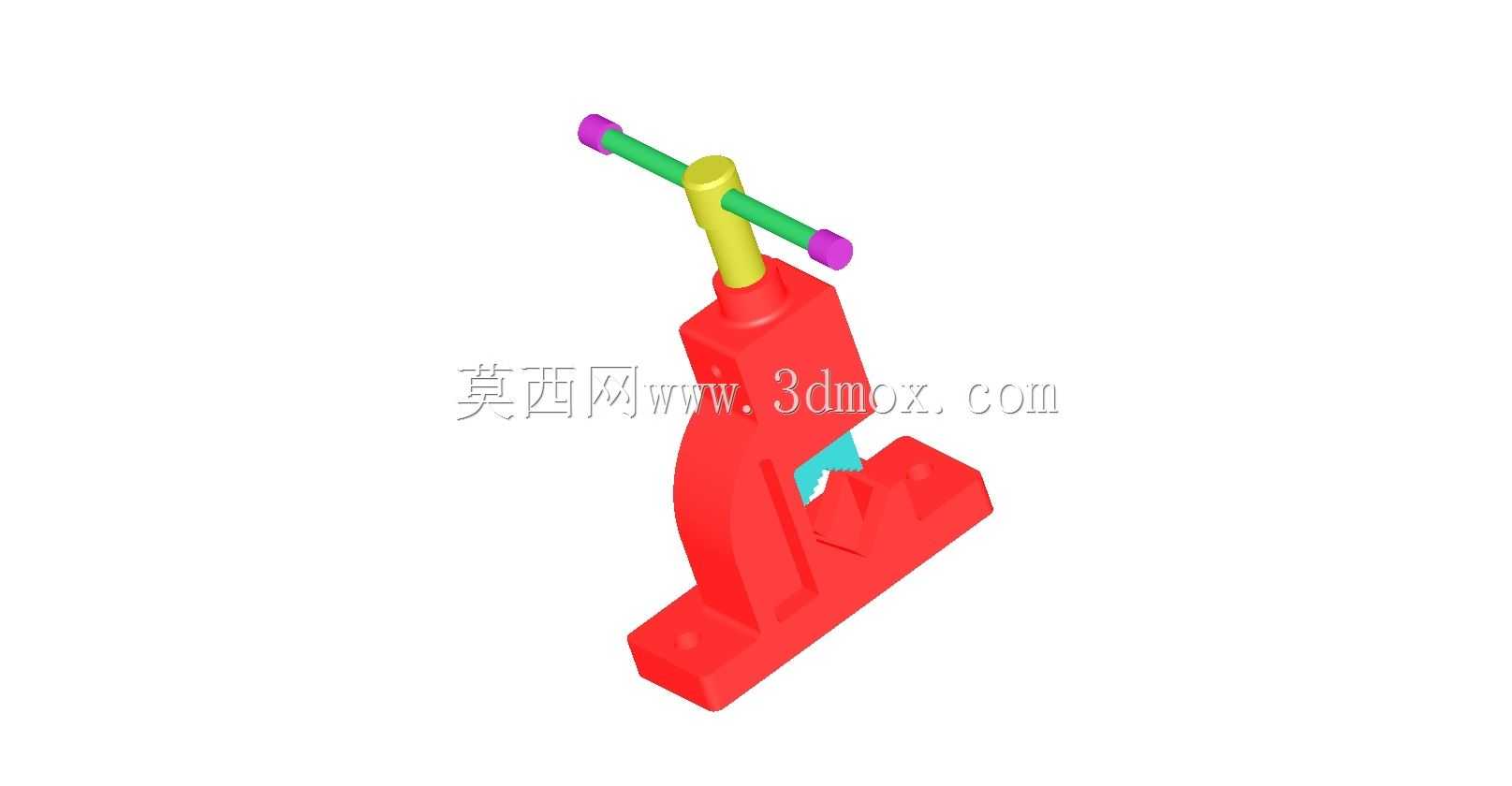

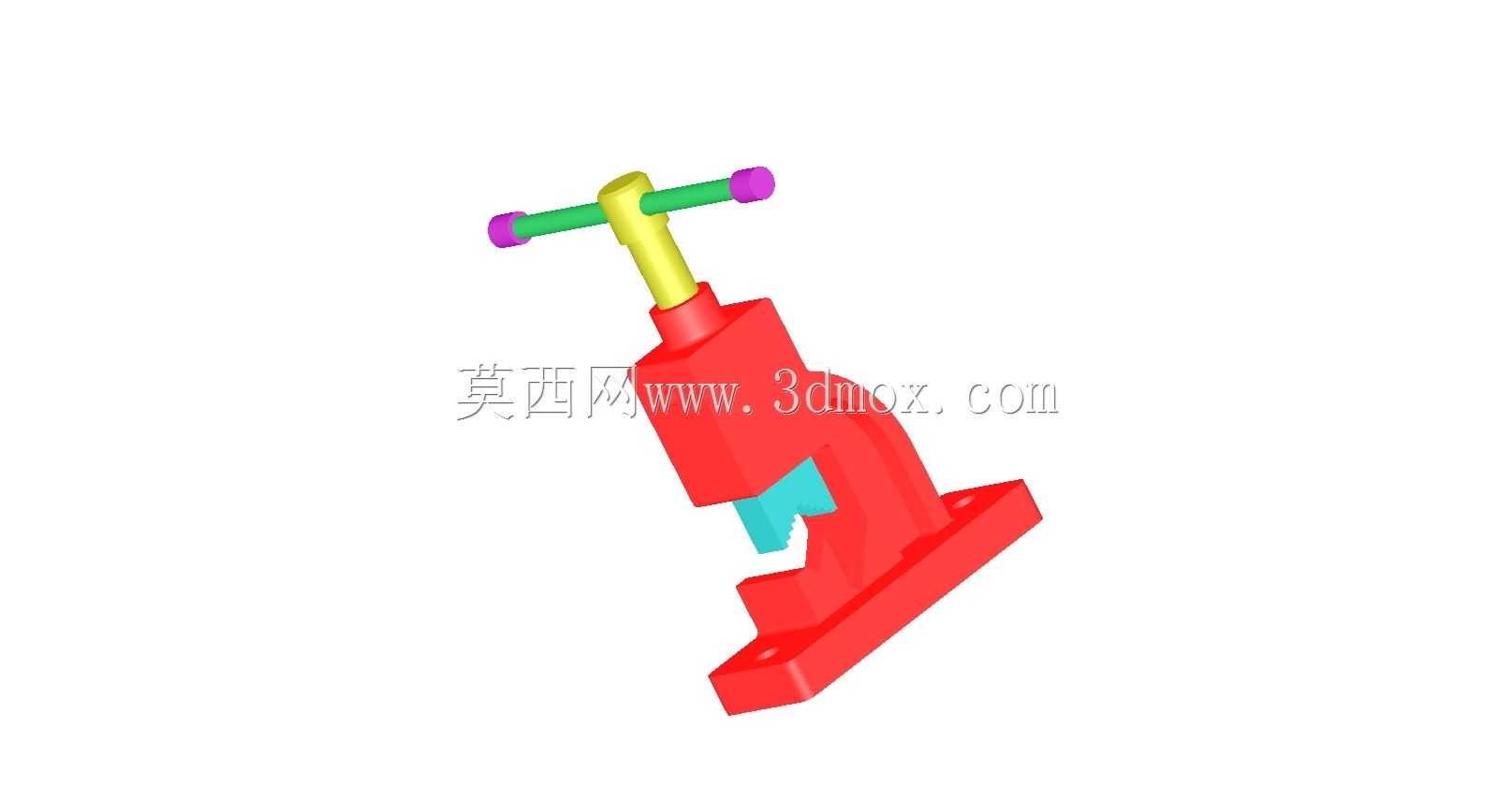

管道夹持用管虎钳结构三维设计

　　在管道安装、五金维修、小型管件加工的作业场景里，管虎钳是绕不开的基础夹持工装，这套管虎钳的三维结构完全围绕现场实际夹持需求搭建，没有冗余的装饰性结构，每一处特征都对应实际使用的功能逻辑。从实际使用场景来看，不管是住宅水电施工中的镀锌管套丝、小型机加工车间里的圆棒料定点打磨、还是设备维保现场的管件拆装作业，都需要这类能稳定夹持圆柱形工件的工装，和普通平口钳的平面夹持逻辑不同，管虎钳的钳口做了适配圆弧面的齿形结构，夹持时能在管件圆周方向形成均匀的咬合摩擦力，不会像平口钳那样夹伤管件表面或者出现工件打滑转动的问题。

　　这套结构的设计思路从安装边界开始倒推，底部的安装底座做了两个对称的长圆形安装孔，孔位间距适配市面上多数钳工工作台的预留安装槽，安装时可以通过螺栓直接固定在工作台台面边缘，底座的支撑面做了整面的铣平特征，安装后能保证钳身整体和工作台面垂直，不会因为安装倾斜导致夹持工件出现角度偏差。钳身主体采用一体式的铸铁结构构型，三维建模时特意在钳身的受力拐角处做了圆角过渡处理，避免夹紧受力时出现应力集中导致的钳身开裂，活动钳身的导轨槽和固定钳身的导轨做了小间隙配合设计，间隙值控制在0.02-0.05mm之间，既保证活动钳身滑动顺畅，又不会出现夹持时的晃动偏移。

　　核心的夹紧传动结构采用丝杠副传动，顶部的操作手柄做了T型构型，手柄两端套有防滑的握持端，作业时操作人员可以双手同时施力转动手柄，通过丝杠的螺旋进给带动活动钳身开合，丝杠的螺距选型经过受力核算，在人手施加常规操作力的情况下，钳口能产生足够的夹紧力，满足直径60mm以内常规金属管件的夹持需求，不会因为夹紧力不足导致套丝、切割作业时工件转动。钳口的齿形部分做了可更换的结构设计，三维模型里预留了钳口块的安装螺钉孔，当齿形长期使用磨损后，只需要更换钳口块就能继续使用，不需要整体更换钳身，能降低现场使用的维护成本。

　　从外形尺寸的边界来看，这套管虎钳的整体高度控制在200mm左右，手柄展开后的最大宽度为180mm，固定在工作台边缘后，钳口中心距离工作台面的高度为120mm，这个高度刚好适配操作人员站立作业时的手臂操作高度，长时间进行管件套丝、切割作业时不容易产生手臂疲劳。钳身的排屑空间做了预留设计，在钳口下方留有足够的空腔，作业时产生的金属切屑、杂物可以直接从空腔落下，不会堆积在导轨缝隙里影响活动钳身的滑动顺畅度。

　　建模过程中对各个运动部件做了干涉检查，活动钳身在全行程开合过程中，和固定钳身、丝杠、手柄之间都没有运动干涉，丝杠的端部做了限位结构，避免操作时过度旋出导致活动钳身从导轨上脱落。和普通台虎钳相比，这套管虎钳的钳口夹持面做了V型与齿形结合的设计，不仅能加持圆形管件，也能临时加持方形的小型工件，兼顾了多场景的使用需求，在小型维修车间、水电安装班组、学校金工实习场地都能适配使用。整个结构没有采用复杂的非标零件，所有配合件的尺寸都符合通用工装的加工工艺要求，不管是做3D打印验证结构，还是直接出工程图进行机加工生产，都不需要额外调整工艺参数，能直接对接生产环节的加工需求。
