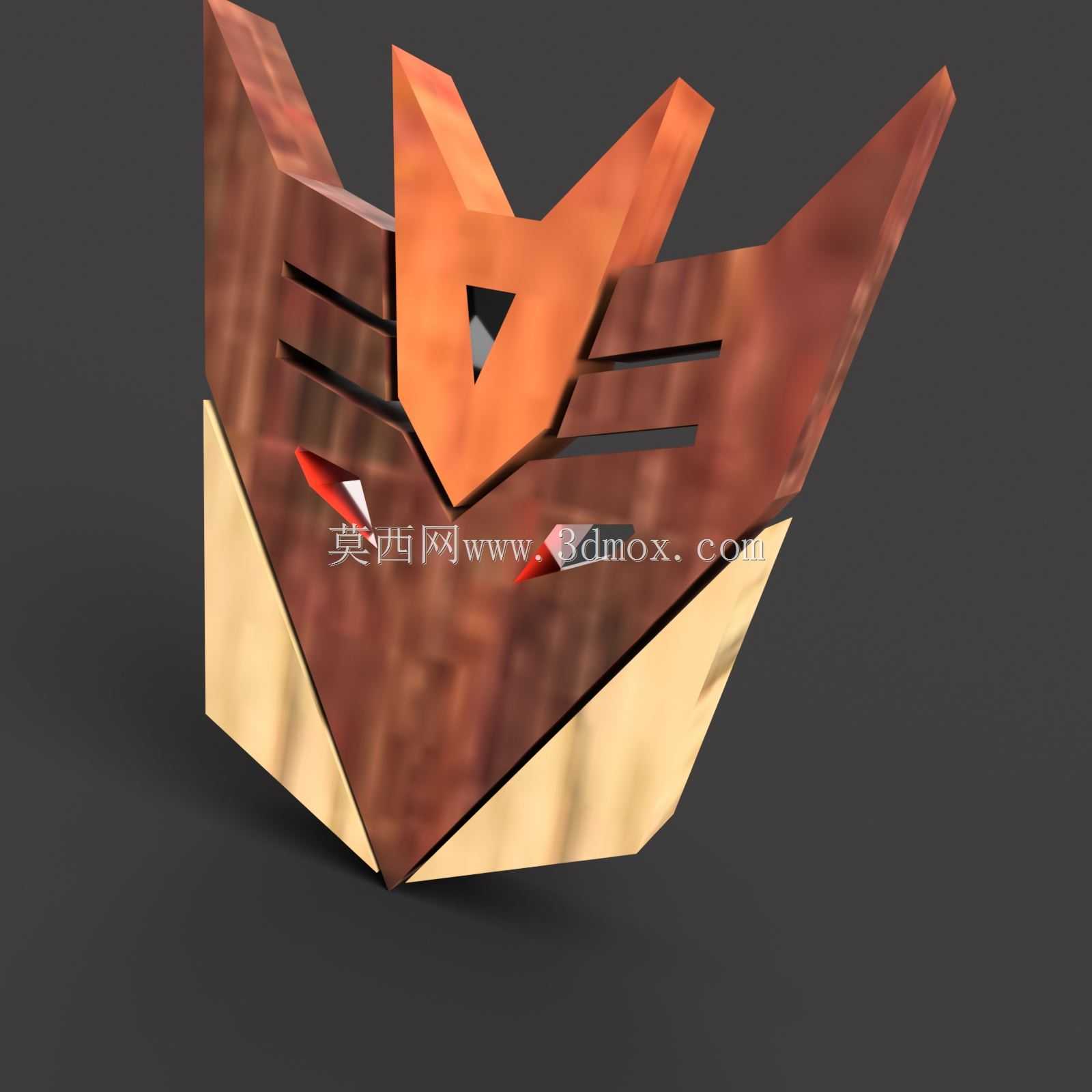

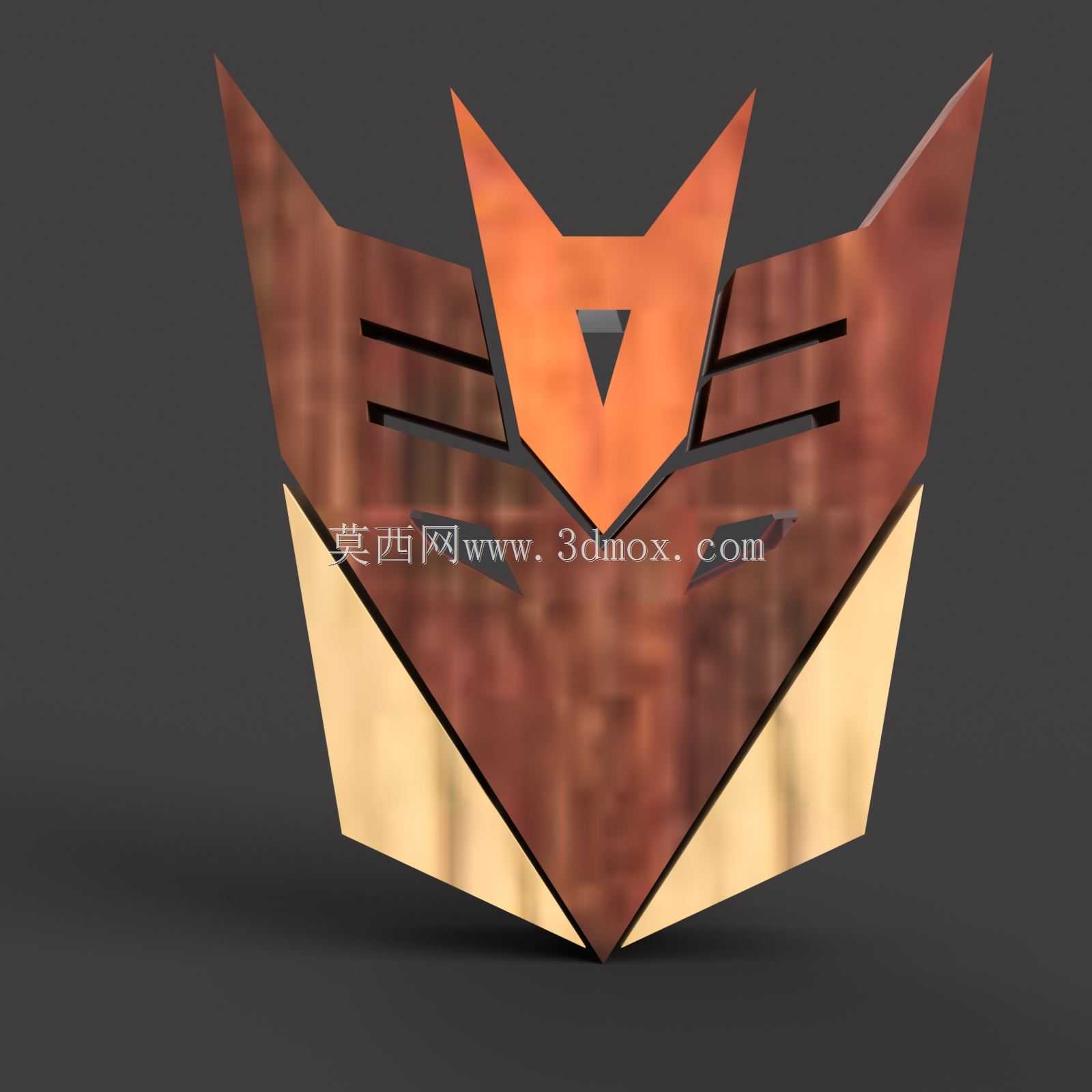

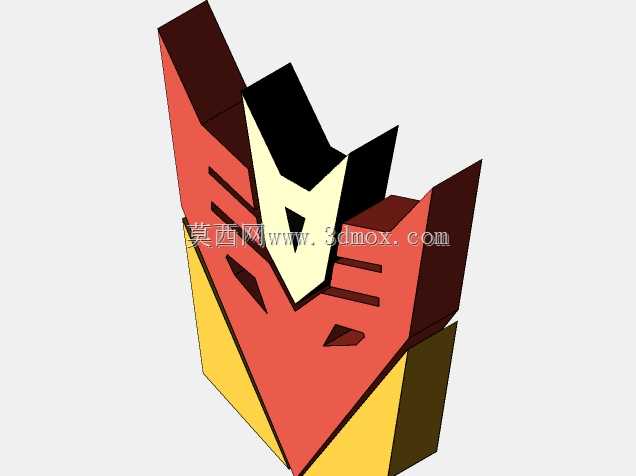

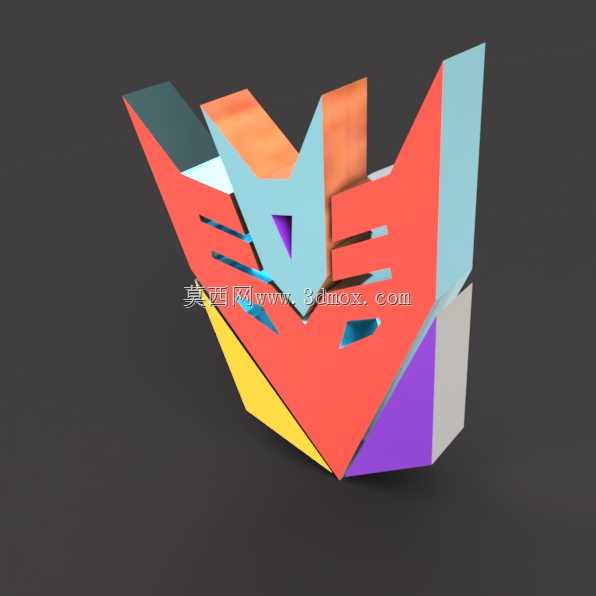

变形金刚霸天虎阵营立体标识摆件结构设计

　　这款立体标识结构的设计初衷，是面向IP衍生周边的实体化落地需求，覆盖桌面装饰摆件、文创配饰、主题展陈道具三类核心应用场景，区别于平面印刷的标识产品，该结构通过多面体拼接的立体构型，能够在不同观察角度呈现差异化的视觉层次，适配线下主题门店的陈列装饰、爱好者收藏展示、个性化配饰定制等实际用途。从结构设计逻辑来看，整个标识采用分块独立建模后拼接装配的思路，每一块色彩对应的结构件都设置了对应的插接定位槽，相邻构件的拼接面预留0.15mm的装配间隙，既满足3D打印、数控铣削等不同加工工艺的公差要求，也能保证组装后整体结构的贴合度，不会出现拼接错位、缝隙不均的问题。标识整体外轮廓严格遵循原版霸天虎标识的比例关系，

　　整体最大外廓尺寸控制在80mm75mm22mm的边界范围内，这个尺寸区间既可以作为桌面摆件直接放置，也可以通过背部预留的挂接孔安装在墙面、展架上，若作为戒指配饰使用，仅需等比例缩放至适配指围的尺寸，底部的弧形贴合面可以直接与戒托结构对接，不需要额外做结构修改。在功能特性设计上，所有外露的棱边都做了R0.3mm的圆角倒钝处理，避免尖锐边角造成划伤，适配日常把玩、陈列接触的使用需求；不同色彩区块的结构件采用独立分体设计，既可以分色加工后组装，也可以整体打印后做分色喷涂，降低后期表面处理的难度。结构内部做了轻量化的空腔设计，在保证整体结构强度、不会因为日常拿取出现形变断裂的前提下，尽可能降低整体重量，

　　作为挂饰使用时不会因为自重过大出现脱落问题。从建模的工程细节来看，每个拼接构件的定位止口深度设置为1.8mm，配合面的拔模斜度控制在1.5度，不管是采用FDM3D打印、光固化打印还是ABS材质注塑小批量生产，都能顺利脱模，不需要额外做结构调整。标识正面的细节凹槽深度统一设置为0.8mm，不管是做填色处理还是粘贴装饰片，都能保证细节的清晰度，不会因为凹槽过浅导致溢色、细节模糊，也不会因为凹槽过深增加加工的难度。考虑到不同使用场景的安装需求，结构底部预留了直径3mm的标准安装孔位，可以直接适配常规的摆件底座、徽章别针底座、戒托基座的安装尺寸，不需要二次打孔加工；背部的挂接槽宽度为2mm，能够适配常规的挂绳、墙面挂钉的尺寸，

　　满足壁挂展示的需求。在结构强度校核层面，所有构件的最小壁厚控制在1.2mm以上，即使采用PLA这类韧性一般的3D打印材料制作，日常拿取、轻微磕碰也不会出现断裂问题；如果采用木质材料做数控雕刻加工，仅需将拼接间隙调整至0.2mm，就能适配木材加工的公差特性，直接用于实木材质的同款标识制作，不需要重新重构模型结构。整个模型的曲面过渡全部采用G1连续保证拼接处的顺滑度，没有突兀的折角与曲面扭曲，加工时不会出现刀具路径跳刀、打印层厚不均的问题，不管是做快速原型打样还是小批量量产，都能直接对接加工设备，不需要做额外的模型修复工作。
