便携单兵火箭筒三维结构设计模型

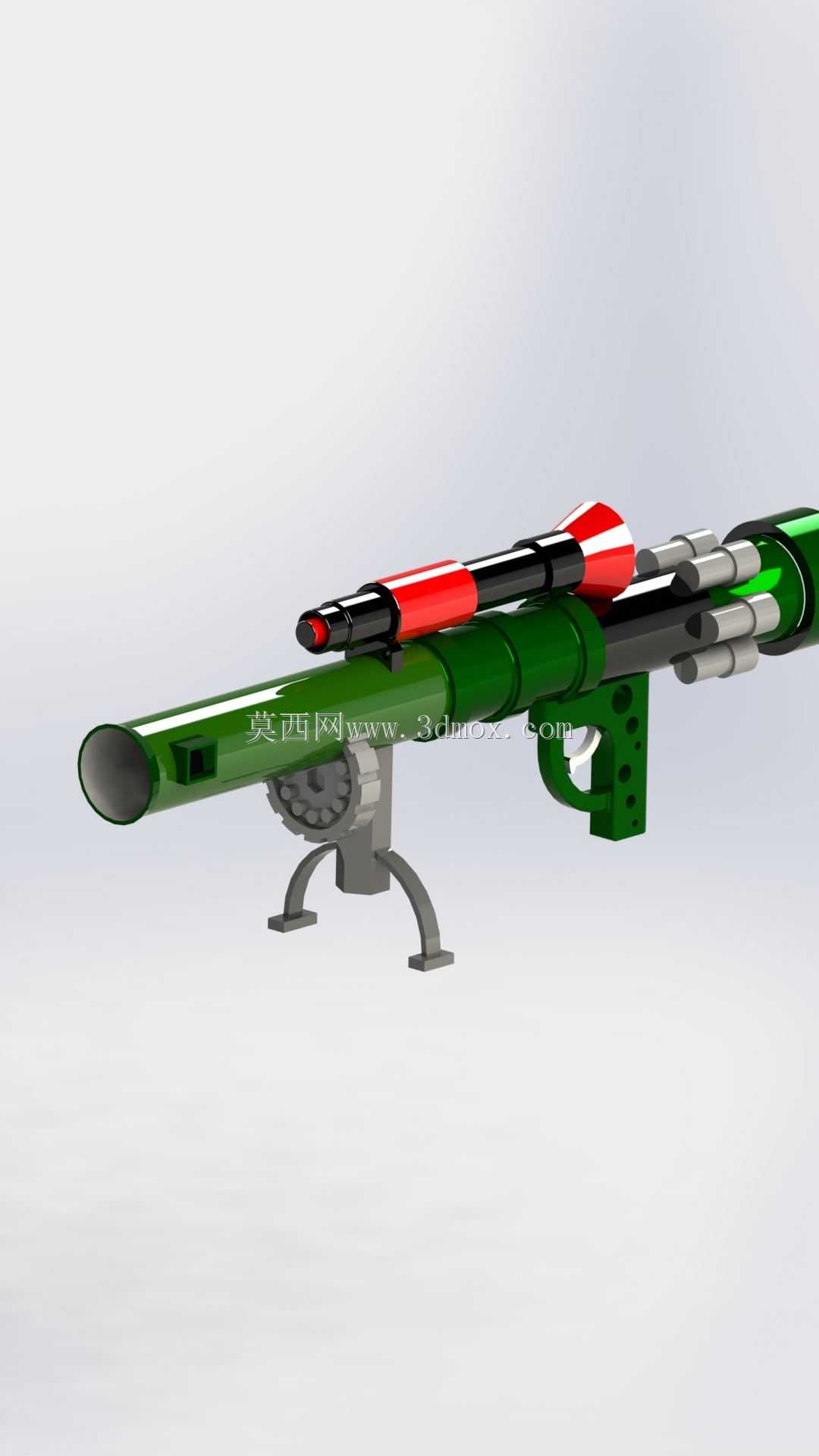

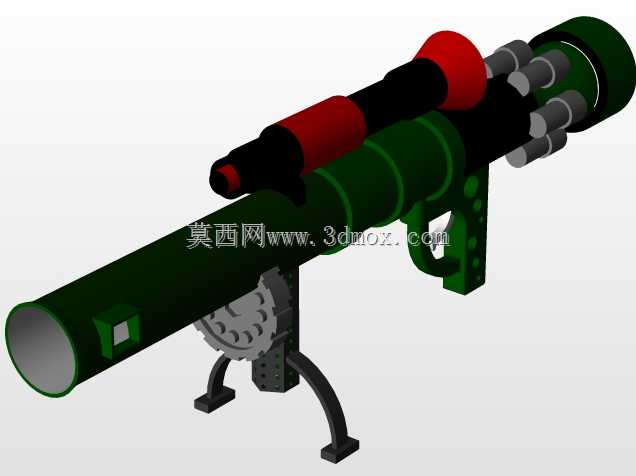

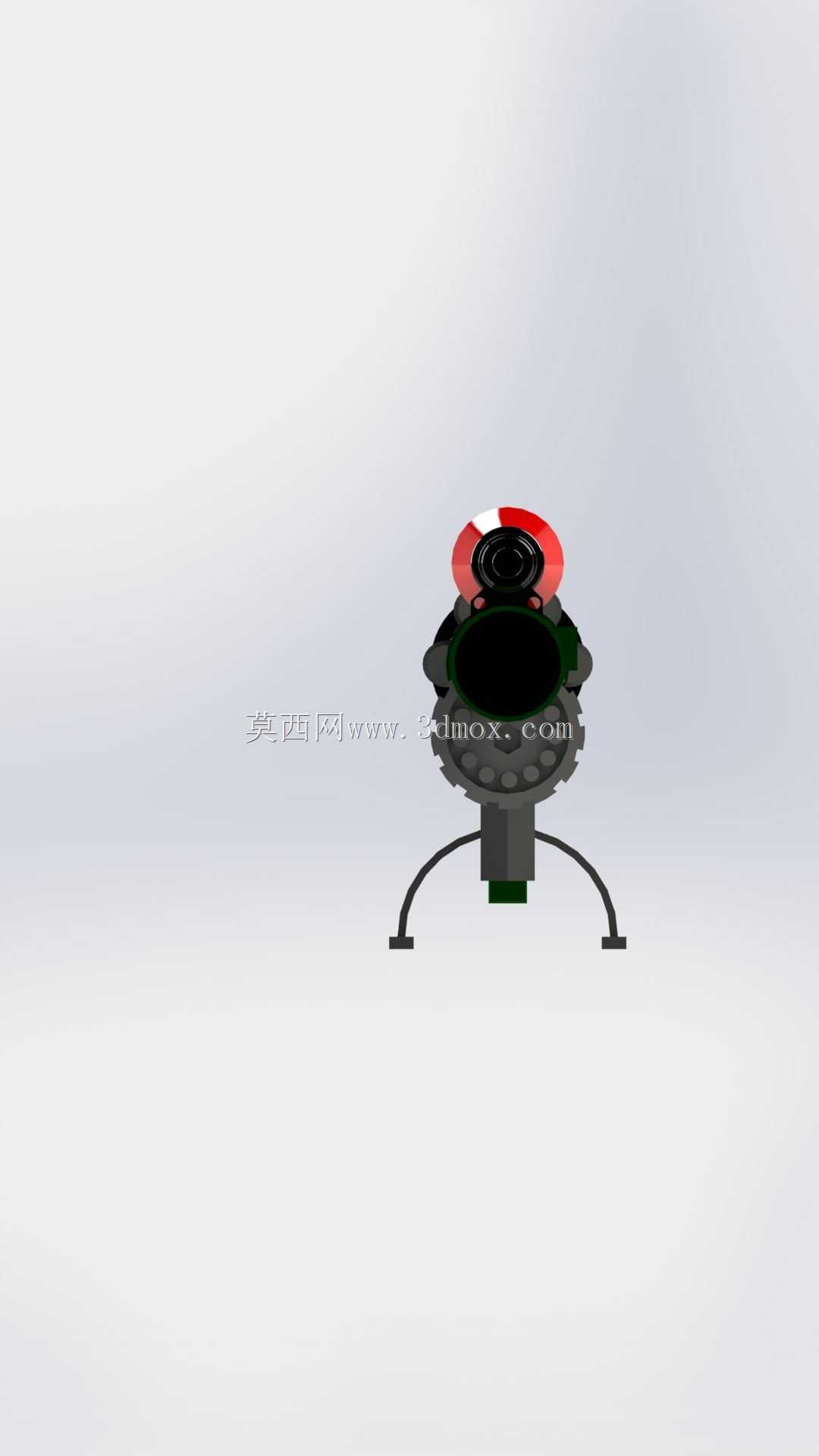

　　在地面班组突击作战、轻型装甲目标破袭、野战工事破除这类近距离攻坚场景里，单兵火箭筒始终是步兵分队可快速调用的重火力补充，不需要重型载具搭载，单人即可完成携行、架设、发射、撤收全流程，在巷战、山地丛林作战等重装备难以展开的环境里，这类武器的结构可靠性、操作便捷性直接决定了班组的火力响应速度。本次呈现的三维结构完整还原了火箭筒的核心组成，从前端发射筒身、中部瞄准观瞄接口、后部发射尾焰防护结构到底部两脚架支撑组件，每一处结构的配合关系都按照实装的装配逻辑搭建，没有省略关键的连接限位结构。从设计逻辑上看，筒身作为核心承载部件，内部需要匹配火箭弹的外径公差，既要保证弹药装填时的顺畅度，又要预留发射时的膨胀间隙，

　　避免高温高压燃气作用下筒身形变量过大影响发射精度；筒身外侧的环形加强筋结构，并非单纯的造型装饰，而是对应实际产品中为了降低筒身自重、同时提升薄壁筒体抗弯折能力做的结构强化，毕竟单兵携行时需要长时间肩扛，过重的筒身会大幅增加士兵的负荷，影响战术动作的灵活性。底部的两脚架采用可折叠式设计，展开时的支撑跨距经过合理匹配，能够保证架设在硬质地面、松软泥土甚至碎石滩上时，筒身不会因为发射后坐力出现侧翻，架腿与筒身的铰接位置设置了角度限位结构，展开到预设角度后会自动锁止，不需要额外操作即可快速完成架设，折叠后架腿可以紧密贴合在筒身外侧，不会突出勾挂装具或者植被，适配丛林穿插时的携行需求。筒身上部的观瞄组件安装座，预留了通用接口尺寸，

　　可以适配不同倍率的光学瞄准镜、简易夜瞄装置，不需要对筒身做二次改装即可快速切换瞄具，满足不同作战环境下的瞄准需求；靠近筒尾的位置设置了防护挡板结构，能够在发射时引导尾焰向侧后方排出，避免尾焰灼伤射手或者后方的友军人员，这部分结构的倾斜角度经过反复校核，既保证燃气导流效率，又不会额外增加过多的结构重量。从安装边界来看，整个模型的筒身长度控制在单兵可携行的合理范围内，折叠两脚架后最大外径不超过单兵装具的挂载尺寸限制，各活动部件的转动行程都做了限位模拟，不会出现结构干涉的问题，比如两脚架折叠时不会磕碰筒身下部的发射扳机组件，瞄具安装座的位置不会遮挡射手的操作空间，装填弹药时筒尾的开闭锁结构转动行程足够，不会和尾焰防护结构产生碰撞。

　　在结构细节上，筒身表面的防滑纹理位置对应射手肩扛、手持的受力区域，即使戴战术手套也能稳定握持，不会因为后坐力出现滑脱；铰接位置的销轴结构、锁止弹簧的安装位都做了还原，能够直观看到各活动部件的运动原理，对于理解这类单兵发射装置的结构逻辑有很高的参考价值。不同于重型反坦克武器需要多人协作操作，这类轻型火箭筒的结构设计始终围绕单人快操核心，所有操作部件的位置都在射手俯卧或者肩扛姿态下可触及的范围内，不需要大幅度调整身体姿态即可完成瞄准、击发的全套动作，这也是结构设计时人机工程考量的重点，在三维建模过程中，每一处操作件的位置都按照人体工程学的操作范围做了布局还原，能够直观看到操作路径上没有多余的结构遮挡。支撑脚架的底部设置了防滑支撑垫结构，架设在光滑的硬质路面上时也能提供足够的摩擦力，避免发射时筒身移位影响命中精度，支撑垫和架腿采用铰接连接，可以自适应不同的地面倾斜角度，即使在凹凸不平的山地坡面上，也能通过调整两个架腿的接地角度保证筒身处于水平瞄准状态。
