创意三瓣式指尖旋转解压玩具结构设计

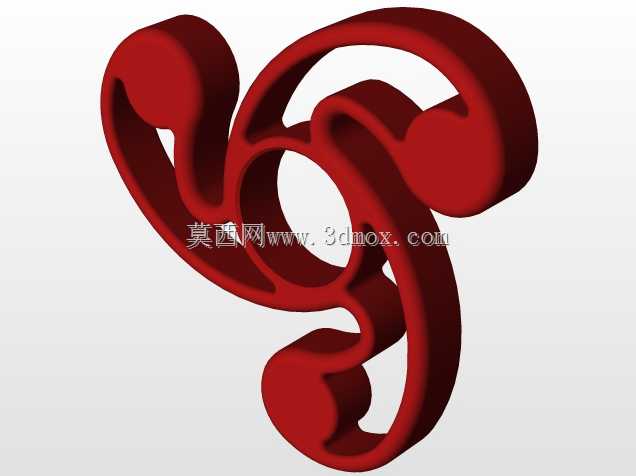

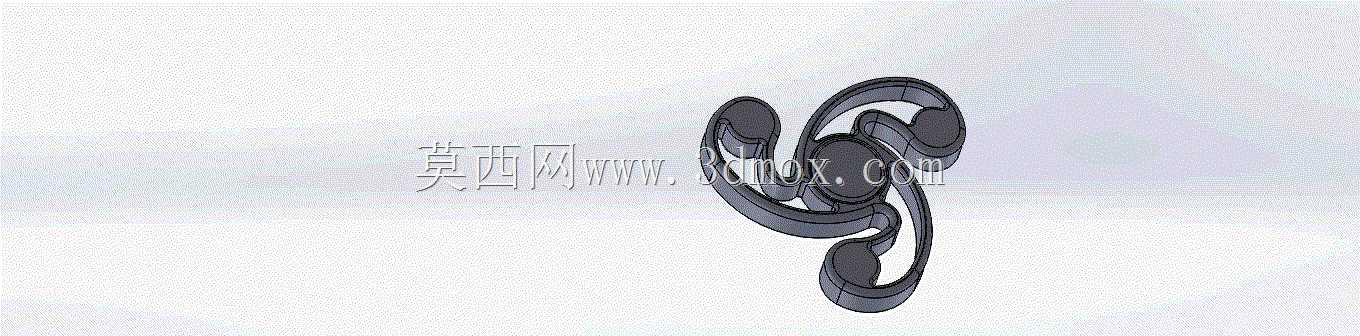

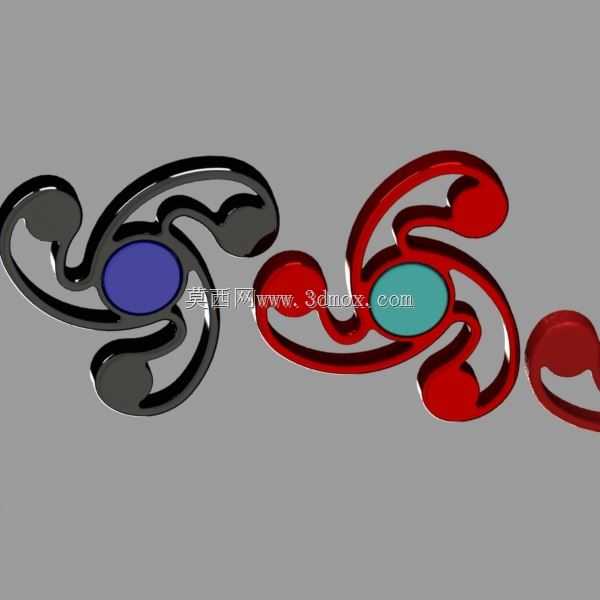

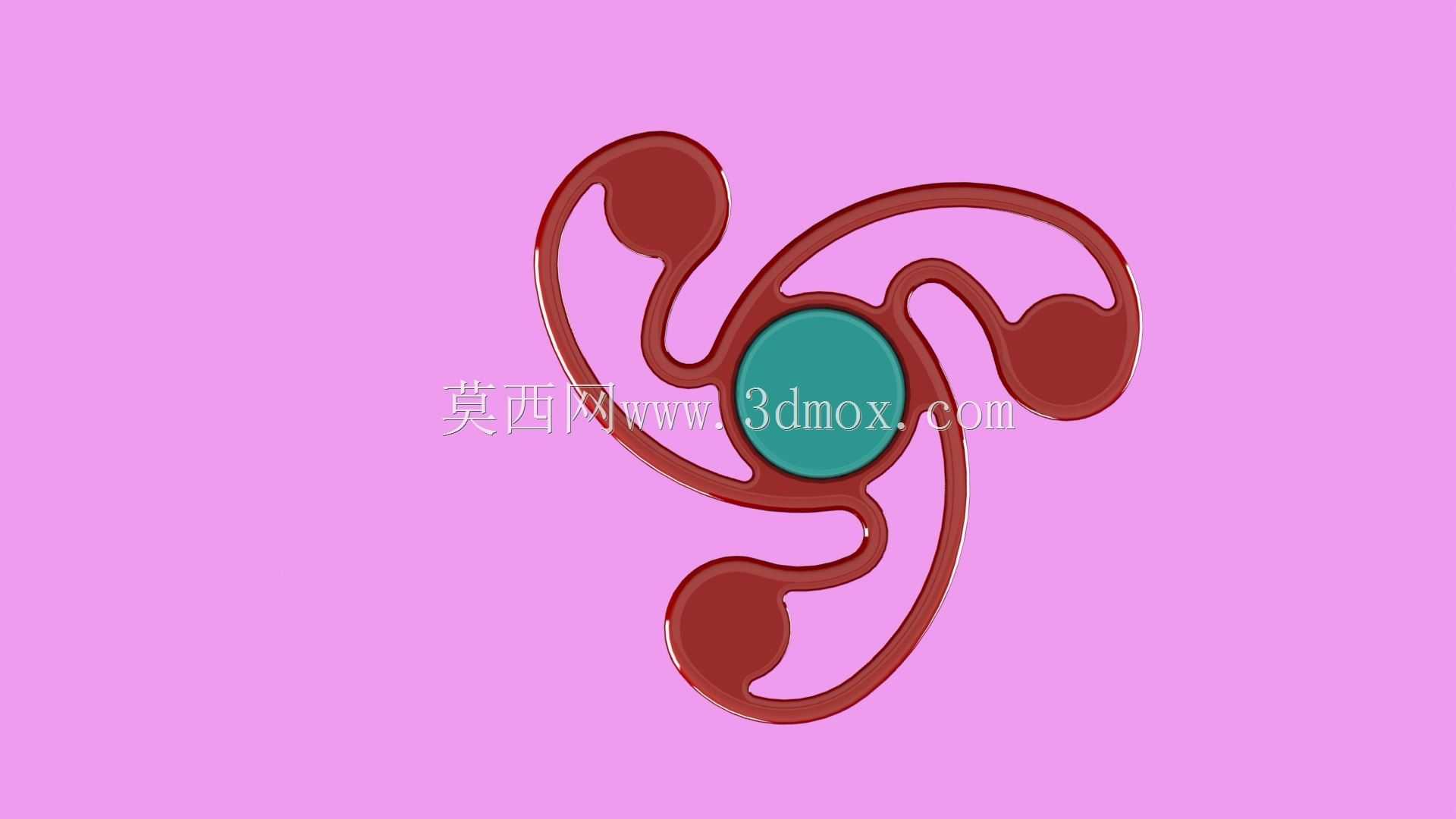

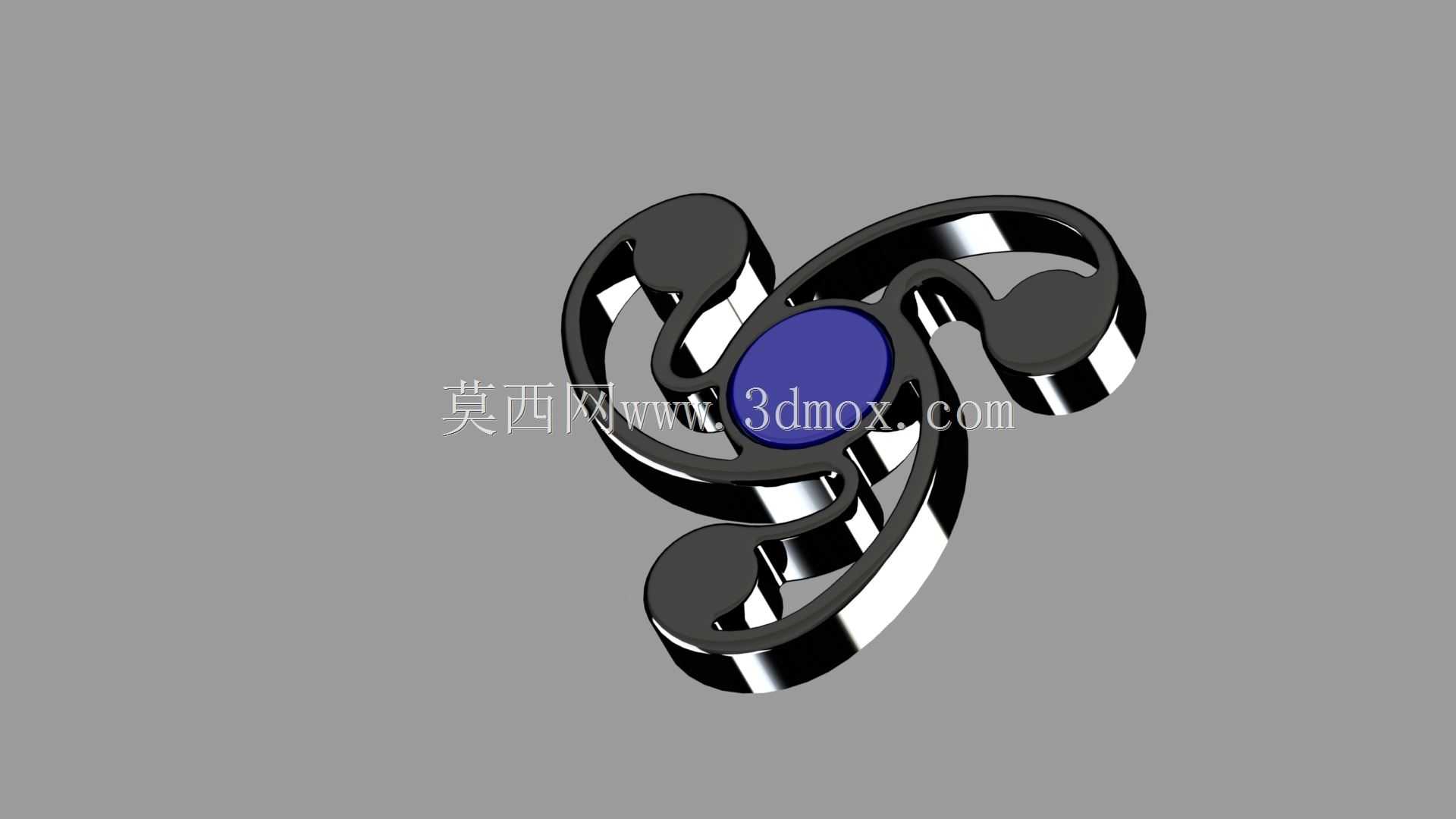

　　这款旋转把玩件的结构设计，最初是从日常零散的解压需求切入做的方案，很多一线车间的操作岗、设计岗人员在长时间盯图纸、守设备运行的间隙，都需要一个不占空间、无操作门槛的小物件来舒缓手部的紧绷感，不需要复杂的声光结构，仅靠指尖的旋转动作就能达到放松效果，这也是这类小结构件在工业场景周边一直有稳定需求的核心原因。整个结构采用中心对称的三瓣式布局，核心承载区为中心的圆形配重安装位，三个弧形支撑臂从中心向外做等角度120度延伸，每个臂的末端都做了圆弧收边的配重块设计，这种布局首先保证了旋转过程中的动平衡，不会因为重心偏移出现转动卡顿、晃动手腕的问题，和传统两叶结构的指尖旋转件相比，三瓣结构在转动时的风阻更均匀，转动惯量的分布也更合理，

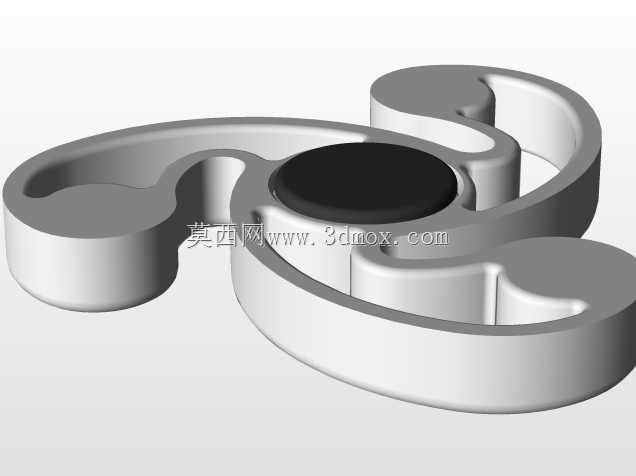

　　不需要刻意调整发力角度就能实现长时间平稳旋转。从设计思路上看，整个结构没有做多余的外露棱角，所有的轮廓边都做了R2以上的圆角过渡，一方面是避免把玩时硌手，另一方面也能减少旋转过程中剐蹭衣物、桌面的概率，中心的圆形安装位预留了标准轴承的安装槽，槽位的公差按照基孔制H7的精度做设计，和市面上通用的608微型轴承可以直接过盈配合安装，不需要额外做定制配件，三个弧形臂的厚度从中心到末端做了渐变处理，中心位置厚度为8mm，保证和轴承配合的结构强度，避免多次拆装后出现开裂，末端配重块位置厚度为6mm，在保证整体重量控制在30g以内的前提下，尽可能把重量往外侧分布，提升旋转时的转动惯量，延长单次转动的持续时间。安装边界上，

　　整个结构的最大外轮廓直径控制在75mm，中心轴承安装位的直径为22mm，厚度方向的总尺寸不超过10mm，放在工装口袋、笔袋里都不会占用过多空间，也不会因为凸起的结构刮花其他随身物品。结构的受力设计上，三个弧形臂和中心基座的连接位置做了加厚的过渡圆角，避免应力集中，就算不小心从1.2米的工作台高度掉落到水泥地面，也不会出现连接臂断裂的问题，表面的曲面造型做了连续的G2曲率过渡，不管是做金属CNC加工还是塑料3D打印，都不需要额外做支撑结构，打印或者加工完成后只需要简单去掉毛边就能直接装配使用，不需要后续的打磨、修型工序。实际使用场景里，除了个人把玩解压，这类结构也可以作为工业科普的教学小案例，用来给刚接触机械结构的新人讲解动平衡、

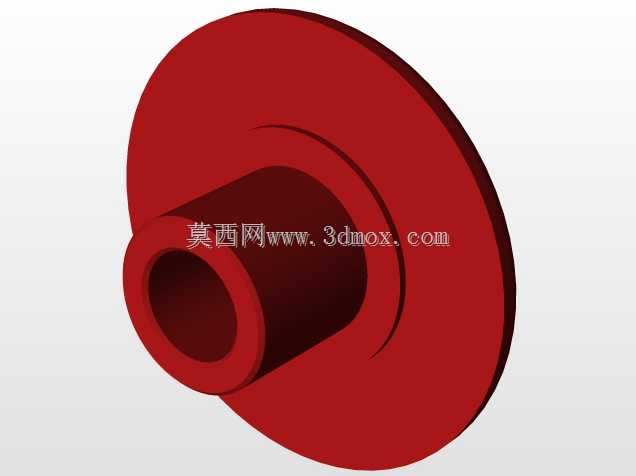

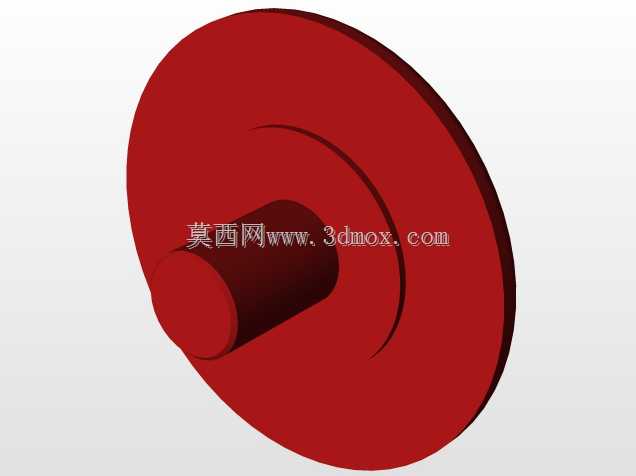

　　转动惯量、公差配合这些基础知识点，把抽象的机械原理转化成可以直接上手操作的实物，比单纯看图纸的理解效率高很多。结构的配重块位置没有做额外的装饰性凹槽或者凸起，一方面是保证旋转时的气流稳定，减少转动时的风噪，另一方面也给后续的个性化改装留了空间，使用者可以根据自己的喜好在配重块位置粘贴不同的标识、配重片，调整整体的重量和转动手感，不需要改动主体的核心结构。整个结构的装配逻辑非常简单，只需要把轴承压入中心的安装槽，再配上对应的端盖就可以完成组装，没有复杂的卡扣或者螺丝连接，拆解维护也很方便，要是轴承进了灰尘出现转动卡顿，只需要用顶针把轴承顶出来做清洁或者更换就行，不需要更换整个主体结构，使用寿命和维护成本都控制得比较合理。在做曲面建模的时候，三个弧形臂的曲率是按照等距螺旋线的轨迹做的扫掠，既保证了造型的流畅感，也让整个结构的重量分布完全对称，实际做动平衡测试的时候，在每分钟1000转的转速下，整个结构的径向跳动量不超过0.02mm，转动的时候不会出现明显的震感，长时间握在手里把玩也不会因为震动让手腕产生酸胀感。
