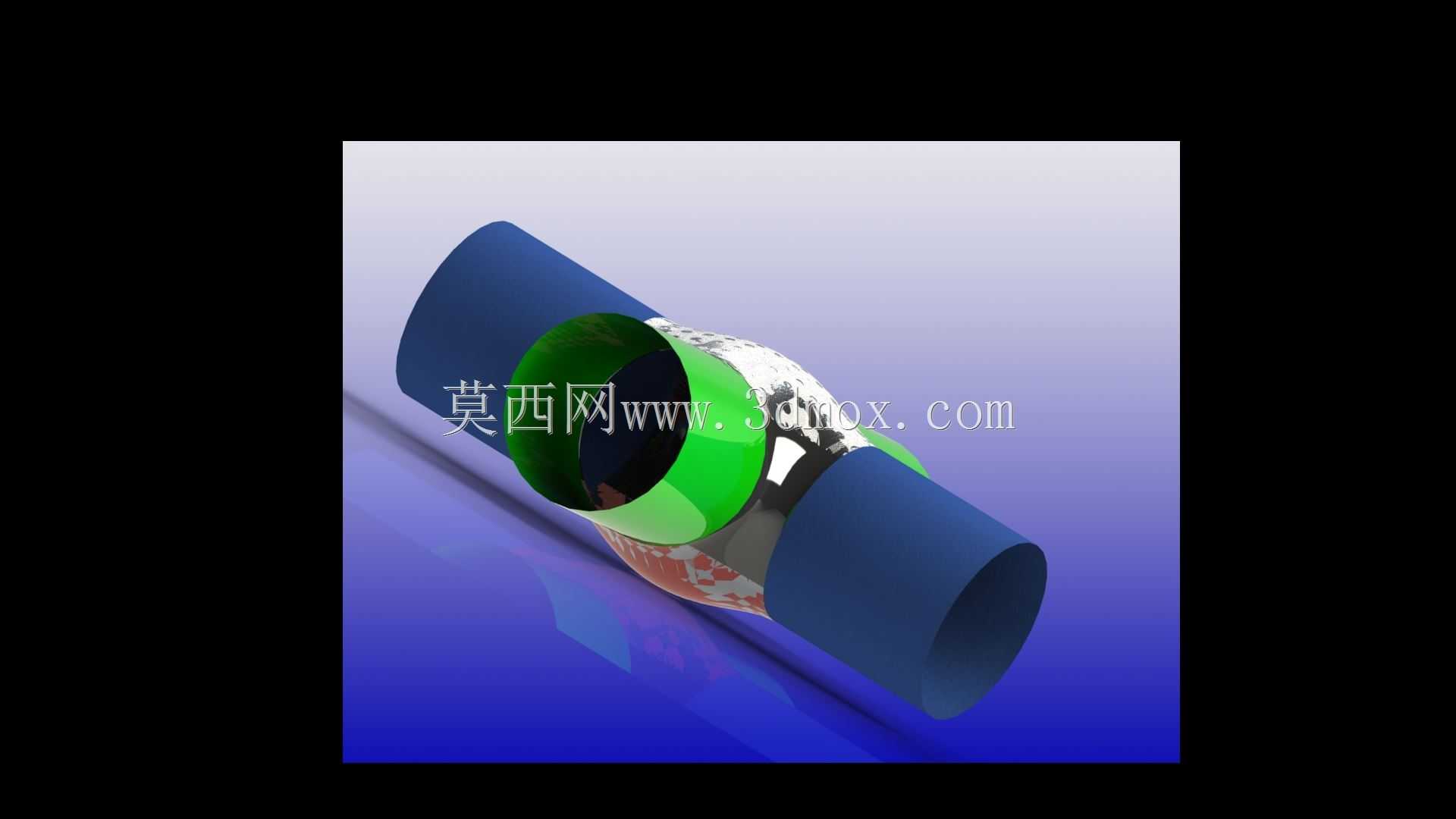

曲面结构异径管路连接接头设计

　　在流体输送管路系统的布设场景中，不同通径管路的衔接始终是现场安装与结构设计阶段需要重点处理的环节，这类曲面结构的异径连接接头，主要承担两段不同外径管路的对接导通功能，同时兼顾连接处的结构强度与流道平顺性要求，避免管路变径位置出现紊流、应力集中等影响系统运行稳定性的问题。从实际应用场景来看，这类接头广泛适配民用给排水、工业流体输送、小型液压回路、实验管路搭建等多种场景，既可以用于硬质塑料管路的粘接对接，也可配合密封件用于金属管路的法兰或卡套连接，适配的工作压力区间覆盖常规低压到中压管路的使用需求，不需要额外定制异形转接件就能完成异径管路的快速衔接。从产品功能特性上看，接头两端的圆柱段为标准管路对接端，

　　内径尺寸与对接管路的外径保持严格的公差配合，对接段预留有足够的轴向配合长度，保证粘接或密封件安装后有足够的连接强度，不会在管路承压时出现松脱渗漏问题；中间的过渡段采用连续曲面构型，而非传统的直角台阶式变径，这种设计一方面能让管路内部的流体在通径变化过程中保持平缓的流向过渡，减少局部阻力损失，降低流体对冲造成的振动与噪音，另一方面曲面过渡的结构能让接头整体的应力分布更均匀，在管路受外力拉扯、内部压力波动时，应力不会集中在变径的台阶位置，大幅降低接头开裂失效的概率。在设计思路层面，这类接头的建模核心在于中间过渡曲面的构建，需要先确定两端对接圆柱的轴线共线关系，提取两端圆柱的端面轮廓线，通过曲率连续的曲面桥接命令生成过渡面，

　　再对曲面进行加厚处理得到实体结构，过程中需要严格控制曲面的G2连续要求，避免出现曲面褶皱、曲率突变的问题，否则不仅会影响内部流道的平顺性，还会在后续注塑或机加工过程中出现应力集中的缺陷。建模过程中还需要考虑安装边界的限制，接头整体的最大外轮廓尺寸要控制在合理范围内，避免在管路密集布设的场景中与相邻管路、安装支架产生干涉，两端对接段的轴向长度要匹配常用管路的插入深度要求，不能过长导致安装时管路无法插到位，也不能过短导致连接强度不足；中间过渡段的外表面要做顺滑处理，没有尖锐棱角，方便现场安装时的握持操作，也避免安装过程中棱角划伤施工人员。从尺寸匹配的角度来说，这类接头的两端通径可以根据实际对接的管路规格调整，

　　过渡曲面的曲率半径需要根据两端的通径差值做对应优化，当通径差值较大时，适当拉长过渡段的轴向长度，保证曲面的曲率变化足够平缓，不会出现局部壁厚过薄的问题；接头的整体壁厚要根据使用的材料、工作压力做对应计算，塑料材质的接头壁厚要均匀，避免注塑过程中出现缩痕、气泡等缺陷，金属材质的接头则可以根据承压要求适当调整壁厚，在保证强度的前提下控制整体重量。在实际选型使用时，需要先确认对接管路的外径尺寸、输送介质的属性、工作压力与温度范围，再匹配合适材质与规格的接头，安装时要保证两端管路插入到对接段的限位位置，根据密封要求选择对应的粘接剂、密封圈或焊接工艺，安装完成后需要做承压测试，确认连接处无渗漏再投入使用。这类曲面结构的接头相比传统的台阶式变径接头，在流道性能、结构强度上都有明显优势，尤其适合对流体阻力、管路振动有较高要求的输送场景，能够有效提升管路系统的运行稳定性，减少后期维护的频次。
