泽西护栏预制成型钢模结构设计

　　在市政道路、高速匝道的隔离设施施工环节，泽西护栏的预制生产离不开专用成型模具，这套钢质预制模正是针对该类混凝土构件的批量预制需求开发的工装结构。从实际应用场景来看，该模具适配预制构件厂的固定台座生产模式，可配合混凝土浇筑、振捣、养护工序完成标准型泽西护栏的成型作业，相比现场浇筑的支模方式，预制模的重复利用率更高，成型构件的外形尺寸一致性更好，能有效降低现场施工的支模成本与人工投入。

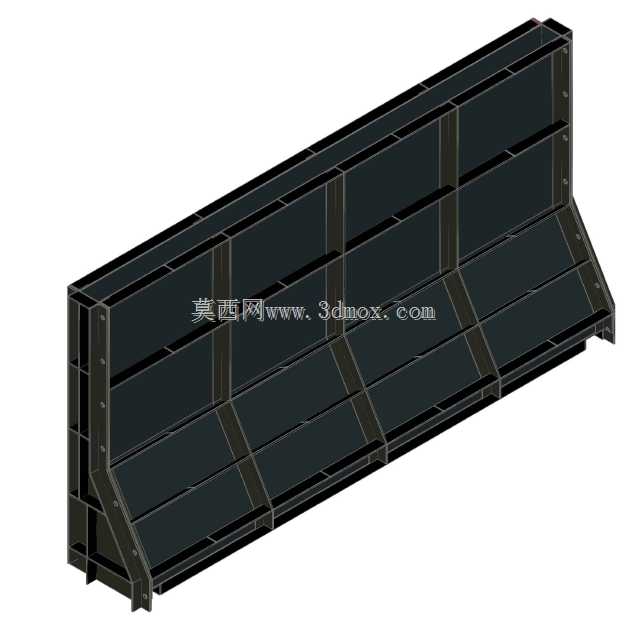

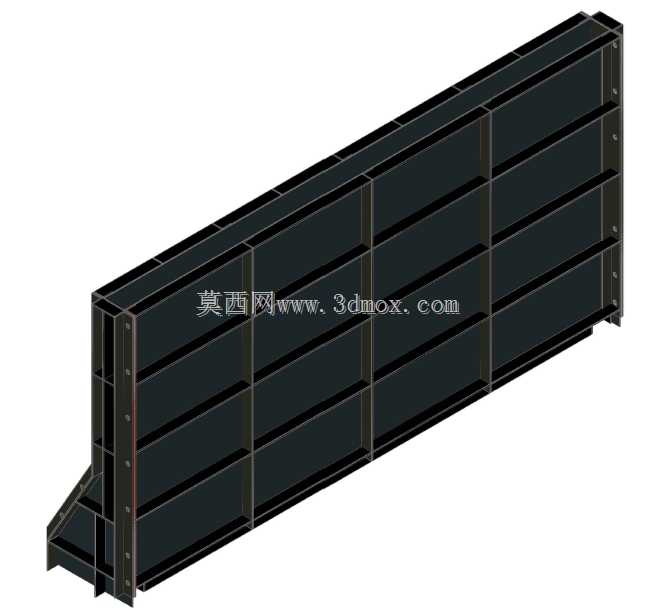

　　从结构功能特性来看，整套模具采用分块式钢板焊接成型，模腔内部完全匹配泽西护栏的斜面轮廓，外侧设置多道横向与斜向加强筋板，避免混凝土浇筑振捣过程中模腔受侧压力出现胀模变形。模具的侧边设置有定位连接结构，合模时可通过螺栓锁紧各分块模板，保证拼缝处贴合紧密，减少浇筑时的漏浆风险；拆模时可松开连接结构，顺着构件的脱模斜度拆分侧模，不会磕碰混凝土护栏的成型面，降低构件的外观缺陷率。

　　设计思路上，这套模具优先考虑了预制生产的操作便利性与结构耐用性：模腔的内壁做了平整处理，减少混凝土与模板的粘附力，配合脱模剂使用可大幅降低脱模阻力；外侧的筋板排布经过受力核算，在混凝土最大侧压力工况下，模腔的变形量控制在混凝土构件的尺寸公差允许范围内，不会出现护栏侧面鼓胀、线条不顺直的问题。同时模具的底部设置有与预制台座匹配的定位边，安装时可快速卡入台座的定位槽内，无需反复调整模腔的水平度与位置，能缩短单批次生产的模具安装准备时间。

　　从安装边界与尺寸适配来看，整套模具的外形轮廓完全包覆单块泽西护栏的成型空间，侧边的连接耳板突出模体的尺寸经过控制，不会与相邻台位的模具、振捣设备产生干涉；模具的高度匹配常规预制护栏的浇筑高度，顶部预留有混凝土浇筑与振捣操作的敞口，作业人员可直接从顶部完成混凝土下料与插入式振捣作业，无需额外开设浇筑窗口。斜向布置的加强筋同时兼顾了模具的吊装受力点，模具上预设的吊点位置经过重心核算，吊装转运时可保持模体平稳，不会出现倾斜侧翻的情况。

　　在实际生产使用中，该模具可适配常规的预制生产流程：合模锁紧后涂刷脱模剂，绑扎好护栏内部的钢筋骨架吊入模腔，即可进行混凝土浇筑，待混凝土达到拆模强度后，拆分侧模即可将成型的泽西护栏构件吊出转运至养护区，模具清理后可直接进入下一轮生产循环。模腔的过渡圆角处做了圆弧过渡处理，既避免了应力集中导致的模具焊缝开裂，也能让成型的护栏构件边角圆润，减少运输与安装过程中的边角磕碰破损问题。
