立方角钻加工定位夹具结构设计

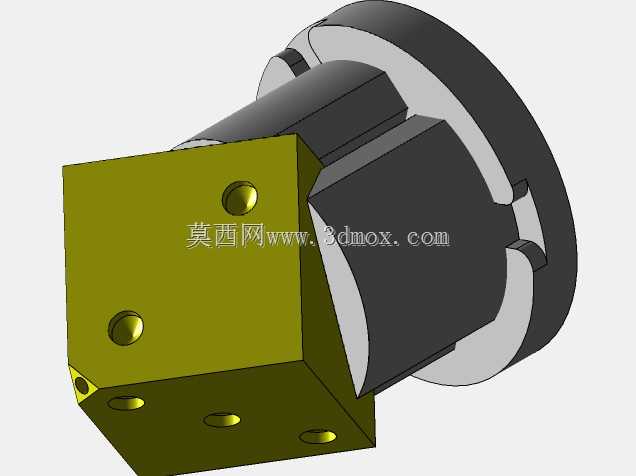

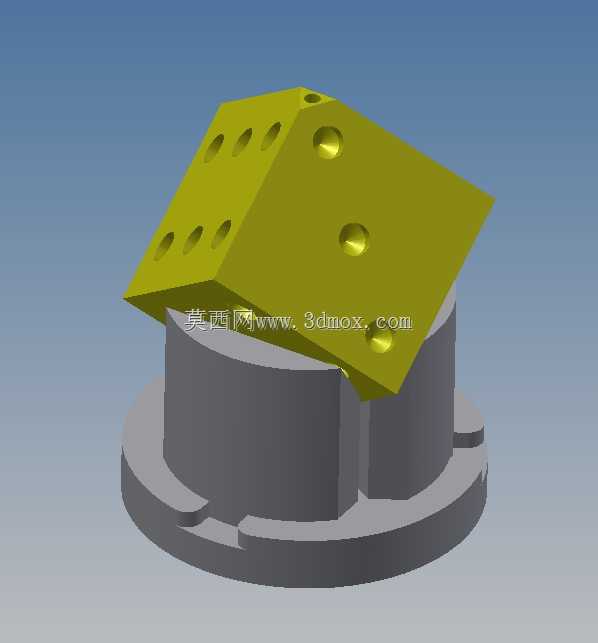

　　在机械加工的钻削工序场景里，这类立方角钻夹具主要解决的是多面斜孔、垂直交叉孔加工时的定位精度问题，很多小型结构件的立方角部位需要加工不同角度的孔系，常规平口钳或者简易压板装夹时，需要反复找正工件角度，不仅装夹辅助时间长，还容易因为找正偏差导致孔位超差，尤其是批量加工时，重复装夹的精度一致性很难保证，这类专用钻模就是针对这类加工痛点设计的。从结构上看，整个夹具分为下部的基座定位部分和上部的钻模板部分，下部基座采用带法兰边的圆柱式结构，法兰边上预留的安装槽可以直接和钻床工作台的T型槽配合，通过T型螺栓就能完成夹具在机床上的固定，不需要额外做转接板，基座的圆柱主体部分做了阶梯式的定位止口，和上部钻模板的安装基准面配合时，

　　能保证钻模板和基座的同轴度，避免钻模板倾斜导致的钻孔角度偏差。上部的钻模板采用倾斜式的立方块结构，这个倾斜角度是根据待加工工件的孔系角度专门设计的，钻模板上的各个钻套孔位置严格对应工件上需要加工的孔位，钻套孔内可以安装标准的快换钻套，加工不同孔径的孔时只需要更换对应规格的钻套就行，不需要重新调整夹具位置。钻模板上的孔系分为两组，一组是垂直于钻模板上表面的垂直孔，另一组是平行于钻模板侧面的水平孔，两组孔的位置精度靠钻模板的加工精度保证，安装工件时，只需要把待加工的立方角工件卡在基座和钻模板之间的定位槽内，拧紧侧面的压紧螺钉就能完成工件装夹，整个装夹过程不需要打表找正，工件的定位基准和夹具的设计基准完全重合，

　　能有效减少基准不重合带来的加工误差。在实际使用时，钻头通过钻套的引导直接进给，钻套能起到支撑钻头、防止钻头跑偏的作用，尤其是加工深孔或者斜面上的孔时，没有钻套引导的话钻头很容易在斜面处打滑，导致孔位偏移甚至钻头折断，这类带钻套的专用夹具能大幅降低这类加工风险。从安装边界来看，下部基座的法兰直径控制在常规小型台钻、立钻的工作台装夹范围内，整体高度不会超过钻床的最大开口高度，不需要对现有钻床做任何改造就能直接使用，钻模板的倾斜角度设计时也考虑了钻头的进给行程，保证钻头加工到孔的要求深度时，钻床主轴不会和夹具发生干涉。设计这类钻模的时候，首先要梳理待加工工件的所有孔位坐标、角度要求，确定工件的定位基准，

　　优先选择工件上已经加工完成的平面或者工艺孔作为定位基准，保证定位的可靠性，然后根据孔的分布位置确定钻模板的外形和倾斜角度，钻套孔的位置公差一般要比工件孔的位置公差高1-2个精度等级，这样才能通过夹具保证工件的加工精度，基座部分的设计要兼顾刚性和装夹便利性，法兰边的安装槽要做成通槽，方便在工作台上调整夹具的安装位置，压紧结构要尽量布置在工件的刚性部位，避免装夹时工件产生变形，钻模板和基座的连接要做定位销，保证每次拆卸重装之后的位置精度不会发生变化。在批量加工场景下，这类专用钻模的效率优势非常明显，常规装夹找正一个工件可能需要十几分钟，用这类专用夹具装夹只需要几十秒，而且加工出来的孔位精度一致性好，能减少后续的钳工修配工作量，降低对操作工人的技能要求，即使是新工人也能快速上手加工出合格的零件。另外在夹具的维护方面，钻套属于易损件，设计时采用标准快换结构，磨损之后可以快速更换，不需要报废整个钻模板，基座和钻模板的主体部分采用45号钢调质处理，表面做发黑防锈处理，能满足车间长期使用的耐磨和防锈要求，各个活动的压紧部位做润滑槽设计，定期加注润滑脂就能保证压紧机构的动作顺畅，不会出现卡滞的情况。
