排气管焊接定位专用工装夹具结构

　　在汽车零部件、通用流体管路的生产制造环节，薄壁金属排气管的环缝、对接缝焊接一直是工序管控的难点——这类管件本身壁薄易变形，焊接过程中热输入带来的热胀冷缩很容易让管件出现错位、翘曲，最终导致焊缝余高不均、气密性不达标，后续返工打磨、补焊的成本往往能占到单工位生产成本的三成以上。这套专门针对排气管焊接开发的定位夹具，就是为了解决小批量多规格排气管焊接时的装夹定位痛点，从结构根源上控制焊接变形，保证每一条焊缝的位置精度与装夹一致性。

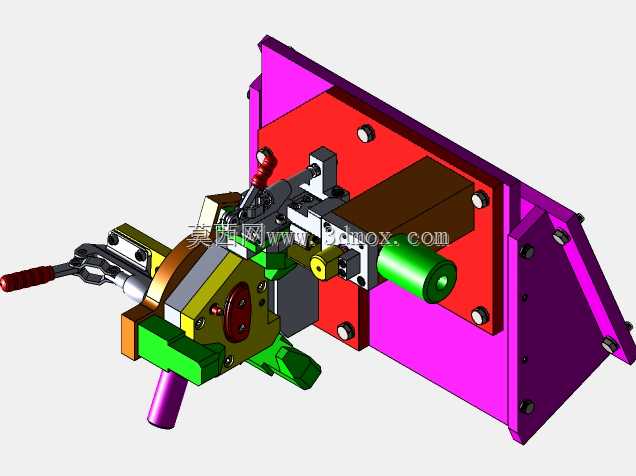

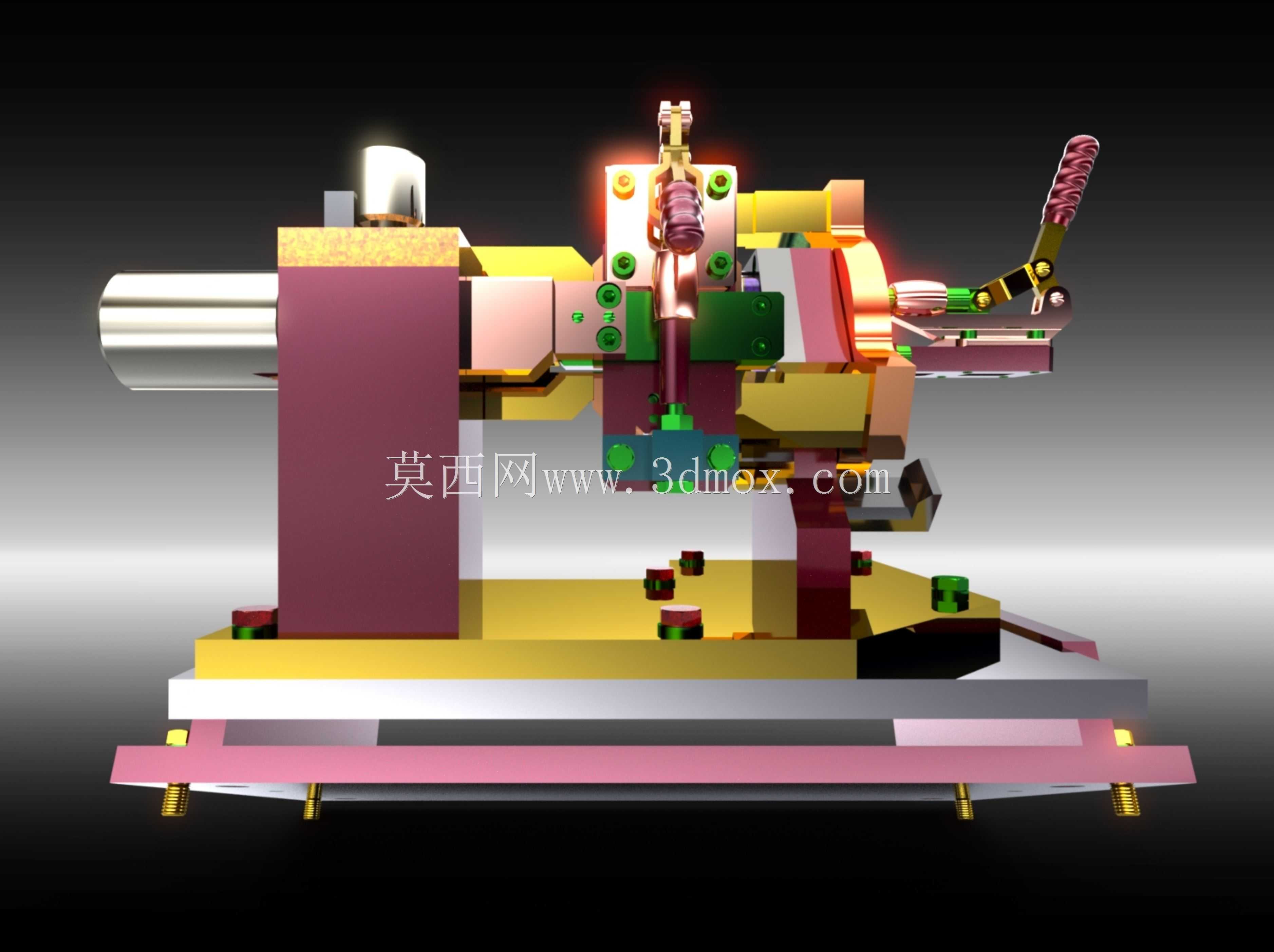

　　从实际工位的安装逻辑来看，整套夹具采用侧挂式安装基准，背部的整块紫色安装立板作为所有功能组件的承载基体，立板上预先加工了阵列分布的沉头安装孔，可直接通过内六角螺栓固定在焊接工位的机架立柱或者变位机的连接法兰上，安装立板与底部的三角加强筋采用整体式结构设计，能抵消焊接操作时工人频繁扳动夹紧手柄带来的侧向冲击力，避免长期使用后基准板出现倾斜偏移，保证定位基准的长期稳定性。立板正面的红色安装基板是所有定位、夹紧组件的直接安装面，基板与背部立板之间通过定位销做精准位置限定，再用螺栓锁紧，后期如果需要适配其他规格的排气管焊接，只需要更换这块正面基板以及上面的功能组件即可，不需要重新调整整套夹具的安装基准，大幅缩短换型调试的时间。

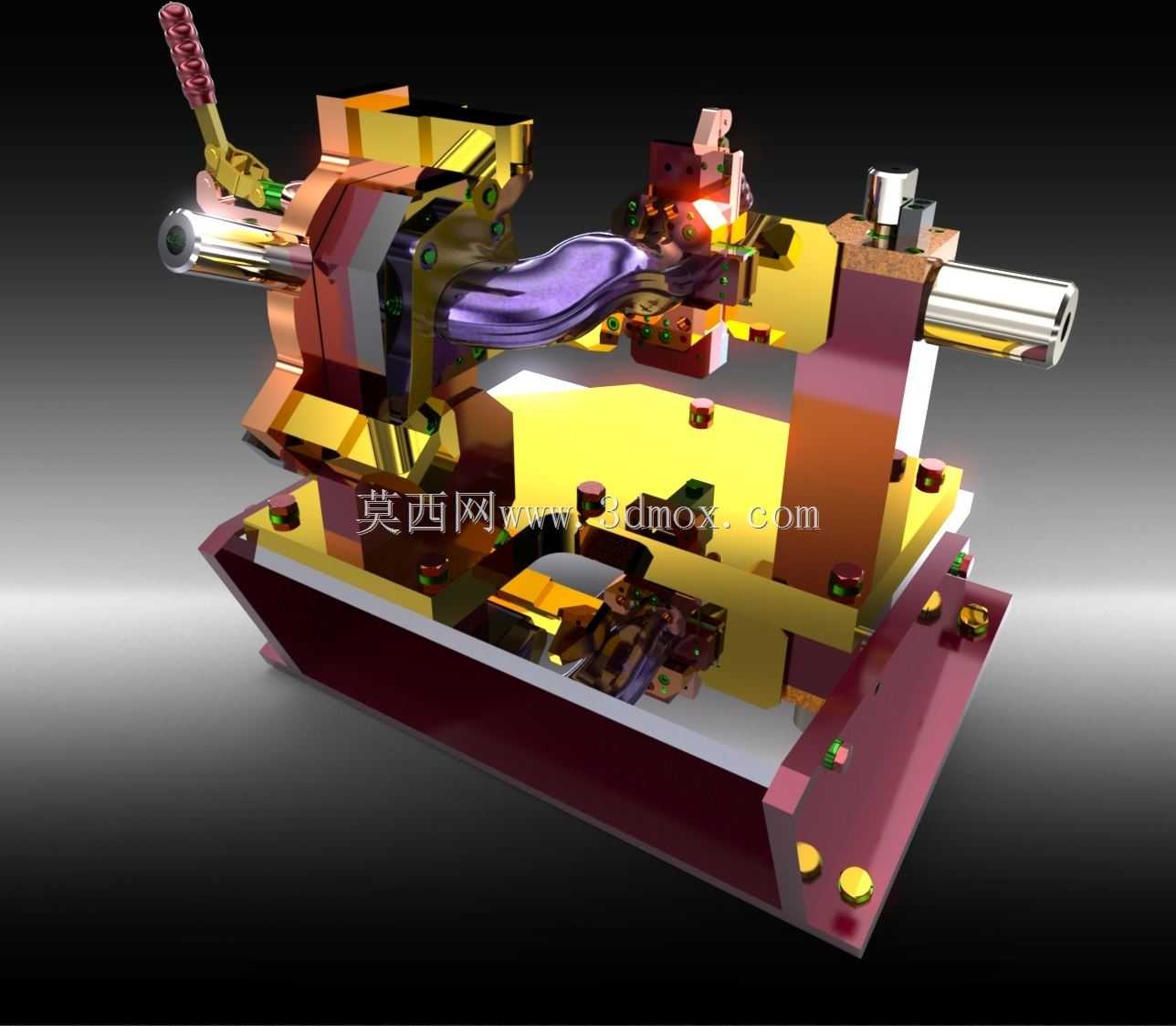

　　具体到功能组件的布局，这套夹具采用了多点位复合定位的设计思路，针对排气管的异形轮廓做了完全贴合的仿形支撑：靠近操作侧的绿色仿形定位块完全匹配排气管待焊接部位的外轮廓弧度，管件放置上去之后就能自动完成径向位置的限定，不会出现周向转动的偏移；旁边的黄色定位销对应管件上预先加工的工艺孔，插入之后就能锁定管件的轴向位置，避免焊接过程中管件沿轴向窜动影响焊缝对齐精度。夹紧机构采用了手动快速夹钳的结构，带红色绝缘手柄的夹钳通过连杆机构实现增力，工人只需要施加很小的扳动力就能让压头牢牢压在管件表面，压头与管件接触的部位做了圆弧过渡处理，不会压伤薄壁管件的外表面，同时夹钳的开合行程做了足够的预留，管件取放的时候不需要额外调整夹钳位置，操作空间充足，不会和焊枪的行走路径发生干涉。

　　考虑到焊接作业的特殊工况，这套夹具的所有定位块、压头组件都和安装基板之间做了绝缘隔层处理，能避免焊接电流通过夹具本体分流，导致焊接电弧不稳定、出现焊穿或者虚焊的问题；所有容易被焊接飞溅粘附的外露表面都做了发黑硬化处理，日常清理飞溅的时候只需要用钢丝刷简单清扫即可，不会因为飞溅粘附导致定位面出现凹凸不平，影响后续的装夹精度。夹具侧面伸出的绿色导向套是为了适配带延伸段的排气管结构，管件的延伸端可以插入导向套内做辅助支撑，避免长悬臂结构的管件在焊接时因为自重出现下垂，保证对接焊缝的错边量控制在0.1mm以内，完全满足排气管类部件的焊接气密性要求。

　　从实际使用的场景来看，这套夹具既可以用于手工氩弧焊、二保焊的单人焊接工位，也可以安装在小型焊接变位机上配合自动焊枪使用，整套结构没有复杂的气动、液压元件，不需要额外布设气源或者液压管路，在没有配套动力源的零散维修工位、小批量试制车间都能直接投入使用。结构上所有的连接螺栓都采用了标准内六角圆柱头螺钉，易磨损的定位块、压头都设计成了可单独更换的分体式结构，长期使用出现磨损之后不需要更换整套夹具，只需要更换对应的磨损件即可，维护成本极低。在设计阶段就充分考虑了焊枪的操作可达性，所有夹紧组件的位置都避开了焊缝的正上方和侧方，工人持焊枪操作的时候视线不会被遮挡，能清晰观察到焊缝的熔池状态，既保证了焊接质量，也降低了工人的操作疲劳度。针对不同管径的排气管焊接需求，只需要更换对应弧度的仿形定位块、调整夹钳的安装位置，就能在同一套基准基板上实现多规格产品的兼容，不需要为每一款产品单独制作整套夹具，大幅降低了生产现场的工装制作成本与存放空间占用。
