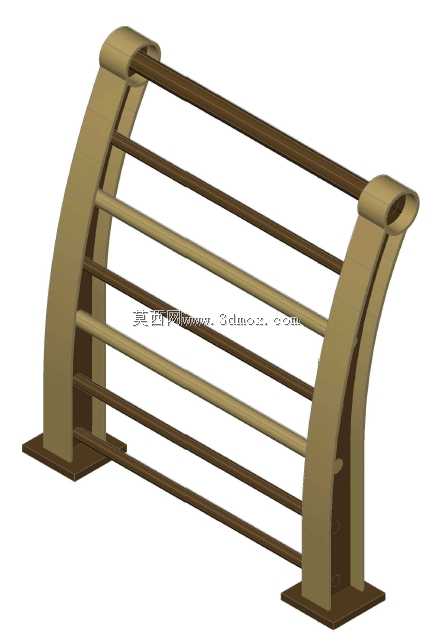

景观弧形双立柱多横杆防护扶手结构

　　这款弧形扶手结构主要应用于滨水步道、景观桥梁、商业综合体户外连廊、市政人行坡道等场景的临边防护与行人辅助扶持，区别于常规直型扶手的生硬感，弧形外扩的立柱造型能够更好适配景观类项目的视觉协调性，同时在防护性能上满足临边防护的受力要求。从实际使用场景来看，这类扶手常安装在高差0.45米以上的临边区域，既能够给行走的行人提供手部支撑，避免行人失足跌落，也能作为景观元素融入周边环境，不会像工业类防护栏那样产生突兀的视觉感受。

　　设计层面上，整体采用双立柱对称承载结构，两侧立柱底部设置方形安装法兰盘，法兰盘上预留螺栓安装孔，安装时可通过膨胀螺栓直接与混凝土基础或钢结构基座固定，无需额外焊接预埋件，能够大幅降低现场安装的施工难度，同时法兰盘的接触面积经过受力核算，能够承受水平方向不小于1kN/m的侧向推力，满足民用建筑防护设施的受力规范要求。立柱主体采用向外微弧的流线型造型，顶部做卷边收头处理，既能够避免尖锐棱角对行人造成磕碰伤害，也能提升整体结构的线条流畅度，立柱与横杆的连接位置采用嵌入式固定结构，横杆端部插入立柱预留的安装孔内后通过紧固件锁死，不存在外露的连接凸起，行人扶持时手部滑动不会被连接件剐蹭。

　　横杆部分采用高低错落的多杆排布设计，一共设置六根平行横杆，横杆间距控制在110mm以内，避免儿童攀爬时头部卡入间隙的安全隐患，同时不同高度的横杆能够适配不同身高人群的扶持需求，身高较高的行人可以握持上部横杆，儿童或行动不便的人群可以握持下部横杆，使用适配性更强。横杆采用两种不同直径的圆管交替排布，较粗的横杆作为主要受力承载件，较细的横杆作为防护填充件，在保证整体防护密度的前提下尽可能降低结构自重，减少立柱与基础的承载负荷。

　　从安装边界来看，这款扶手的单组单元长度适配常规1.2米到1.8米的安装跨度，立柱总高度从安装面算起为1.1米，符合民用建筑临边防护的高度要求，立柱底部法兰盘尺寸为150mm150mm，安装时需要预留的基础操作空间不小于200mm200mm，相邻两组扶手单元对接时可通过立柱侧面的预留连接槽实现无缝拼接，拼接后整体线形流畅，不会出现明显的对接缝隙。结构材质选型上，立柱与横杆均可采用不锈钢或碳钢喷塑材质，户外使用时表面做抗紫外线耐候处理，能够适应-30℃到60℃的环境温度，在多雨、高盐雾的沿海区域也能保证较长的使用寿命，日常维护仅需定期擦拭表面灰尘即可，无需频繁做防腐处理。

　　在受力设计上，整体结构经过有限元受力校核，在最不利受力工况下，即单根横杆中部施加1kN竖向荷载时，横杆最大挠度不超过跨度的1/250，不会出现明显的变形晃动感，立柱与法兰盘的连接位置做加劲肋强化处理，承受侧向冲击时不会出现根部断裂的问题。不同于常规焊接式护栏，这款扶手的所有构件均可在工厂预制完成，现场仅需通过螺栓组装，安装效率比传统焊接护栏提升60%以上，同时后期如果出现局部构件损坏，可单独拆卸更换对应的横杆或立柱，无需整体拆除更换，能够大幅降低后期运维成本。在实际项目应用中，这款扶手既可以单独作为临边防护使用，也可以搭配玻璃栏板、金属栏片等构件组合使用，适配不同风格的景观设计需求，弧形立柱的造型也能根据项目整体风格调整表面颜色，比如做仿铜、仿木纹理处理，更好融入周边景观环境。
