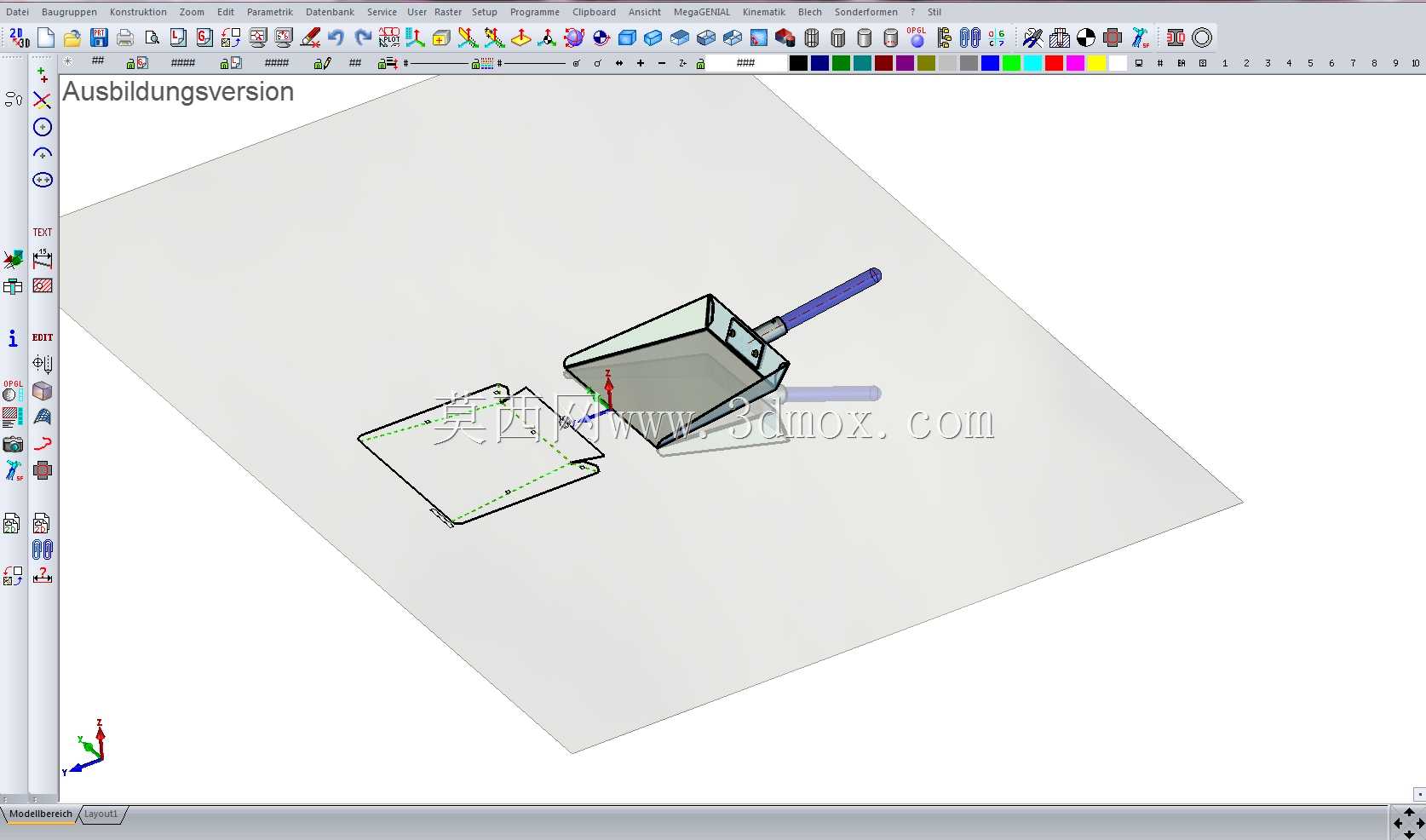

手持簸箕清洁工具三维结构设计

　　日常清扫作业中，簸箕是配合扫帚完成颗粒物、零散垃圾收集的核心手持工具，广泛应用于家庭保洁、商用场所清洁、工业车间工位清扫等多类场景，其结构合理性直接影响清扫作业的效率与使用体验。这款簸箕的结构设计从实际使用的受力逻辑出发，将整体拆分为盛料斗、握持手柄、连接加强筋三个核心功能模块，盛料斗采用前低后高的斜口设计，前端贴地边缘做了0.8mm的薄边收口处理，作业时能够完全贴合地面，避免垃圾从簸箕与地面的缝隙中漏出，减少反复清扫的冗余动作。盛料斗的侧壁设置了3°的外拔模斜度，既能够在堆叠存放时减少空间占用，也能在倾倒垃圾时让内容物顺畅滑出，不会在斗体内壁形成残留。握持手柄采用符合人体工学的弧形过渡设计，

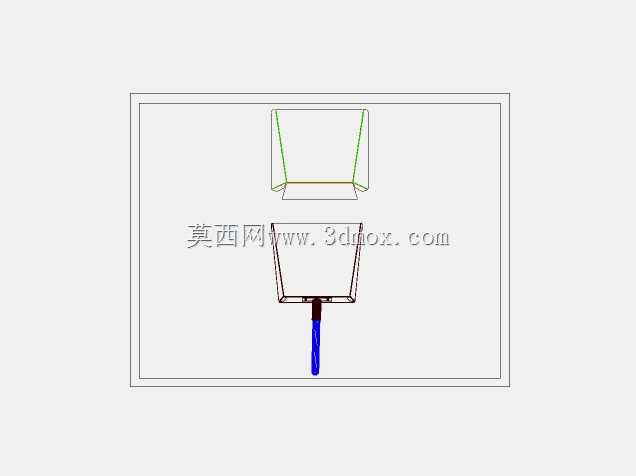

　　手柄与盛料斗的连接位置设置在斗体重心向后偏移25mm的位置，手持作业时斗体能够自然保持前端贴地的平衡状态，不需要额外施加向下的压力来维持贴地角度，长时间握持清扫也不容易产生手部疲劳。连接部位的加强筋采用三角支撑结构，从手柄根部延伸至盛料斗的后侧壁与底部交接位置，能够承受满载垃圾时的整体重量，避免手柄与斗体连接处出现应力断裂的问题，提升整体结构的耐用性。从安装边界与尺寸适配来看，这款簸箕的整体盛料斗长度设计为280mm，宽度220mm，斗体深度110mm，手柄总长度180mm，整体尺寸适配常规家用扫帚的清扫幅宽，作业时单次能够收集的垃圾量足够覆盖1.5㎡范围内的零散碎屑，不需要频繁往返倾倒垃圾。斗体的边缘做了卷边处理，卷边半径1.

　　2mm，既能够提升斗体边缘的结构强度，避免薄边受力变形，也能消除锐边割手的安全隐患，日常使用时不需要额外做包胶处理就能满足安全使用要求。在结构细节设计上，盛料斗的底部设置了两条平行的凸起加强筋，筋高2mm，沿斗体长度方向布置，当簸箕放置在地面时，加强筋能够作为支撑点减少斗体底部与地面的接触面积，避免地面残留的水渍粘附在斗体底部，挪动时不会在地面留下水渍痕迹。手柄的末端做了直径35mm的球形收尾，握持时手掌能够完全贴合手柄末端，发力时不会出现打滑的问题，同时球形收尾也能够避免手柄末端刮蹭墙面或者其他家具表面。针对不同使用场景的适配性，这款簸箕的结构预留了配件安装位，在盛料斗的后侧边缘设置了两个直径3mm的安装孔，

　　可根据使用需求加装扫帚卡扣，实现簸箕与扫帚的组合收纳，减少收纳时的空间占用，也能避免清扫工具零散放置丢失的问题。从结构受力的仿真验证角度来看，当斗体内满载500g垃圾时，手柄与斗体连接位置的最大应力为12MPa，远低于常用PP塑料的屈服强度，日常使用过程中不会出现结构变形或者断裂的问题，斗体底部的最大变形量为0.3mm，完全不影响贴地清扫的使用效果。针对工业场景的使用需求，这款结构也可以通过更换材质实现耐用性升级，将斗体材质更换为0.5mm厚的镀锌钢板时，整体结构重量仅增加120g，就能够满足车间内清扫金属碎屑、硬质颗粒物的使用需求，不会被尖锐碎屑刮穿斗体。在日常家用场景下，采用PP注塑材质即可满足使用需求，整体重量控制在180g左右，老人和儿童也能够轻松握持使用。盛料斗的前边缘做了微向上的1°翘角设计，当推动簸箕向前收集垃圾时，翘角能够顺利将地面的垃圾导入斗体内，不会出现垃圾被簸箕边缘推着向前移动的问题，配合扫帚的清扫动作能够一次性完成垃圾收集，大幅提升清扫作业的流畅度。
