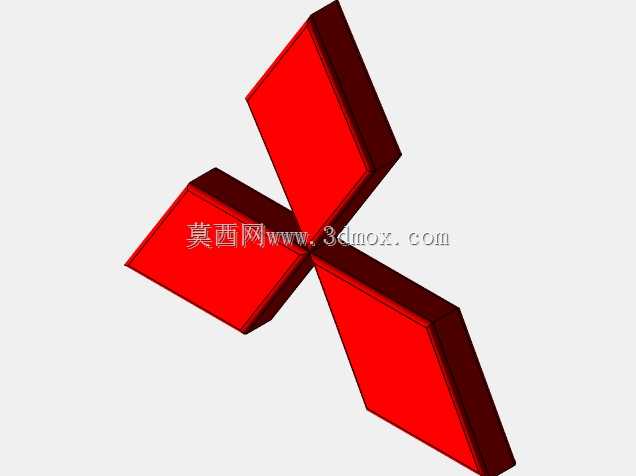

三菱品牌汽车标识三维结构设计模型

　　在汽车外饰件的设计开发流程中，车头品牌标识是兼具品牌识别属性与外观装饰功能的核心部件，本次完成的三菱汽车标识三维结构，完全围绕量产装车的实际需求搭建，可直接对接后续的结构验证、工艺开模环节。从实际装车场景来看，该标识主要适配乘用车前脸进气格栅、尾门饰板的安装位，也可延伸应用于品牌宣传展具、定制化改装配件的开发场景，不同应用场景下的安装边界都在建模阶段做了预留，可根据实际需求调整安装脚位的位置与固定方式。

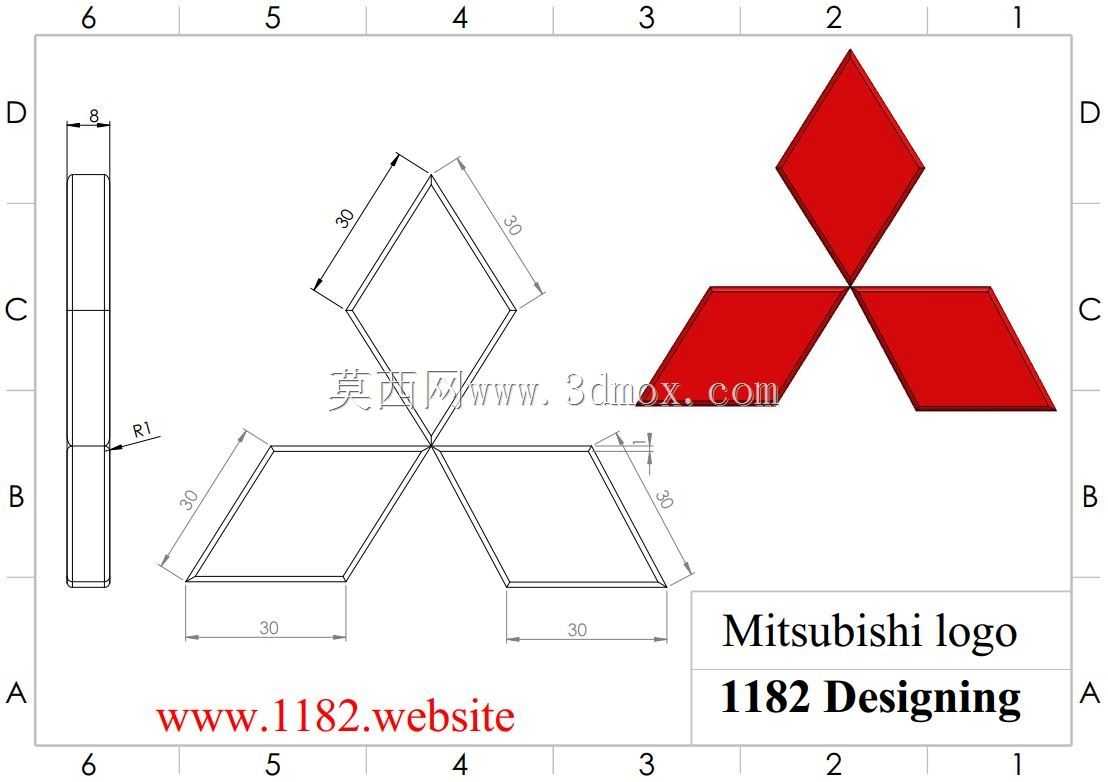

　　整个标识的结构设计完全遵循三菱品牌的视觉识别规范，核心造型为三个对称分布的菱形结构呈120度夹角组合，三个菱形的交汇点为整个标识的几何中心，所有菱形的边长大致相等，相邻边的夹角严格匹配品牌规范的角度要求，避免出现视觉上的变形偏差。建模过程中首先确定中心基准点，以中心为原点搭建三个方向的构造线，每个菱形的四个顶点都以构造线为定位基准，保证三个菱形的尺寸一致性与角度对称性，不会出现某一瓣偏大或偏小的视觉误差。从尺寸边界来看，本次建模的基础版本外轮廓最大宽度控制在80mm区间，厚度方向预留8mm的结构空间，其中正面的造型面厚度为3mm，背部预留5mm的空间用于布置安装卡扣、定位柱或者背胶粘贴位，这个尺寸边界完全适配主流A级乘用车的车标安装位尺寸，若需要适配不同车型的安装需求，可基于基准参数做等比例缩放，缩放过程中不会破坏造型的比例协调性。

　　细节结构处理上，标识的正面做了微弧面处理，并非完全的平面结构，边缘位置做了R1的圆角过渡，既可以避免装车后尖锐边缘造成的磕碰风险，也能优化光影反射效果，让标识在不同光线角度下都能呈现清晰的品牌识别性。背部结构根据不同的安装方式做了两种预留方案：针对卡扣安装的场景，在三个菱形的背部靠近中心的位置预留了三个卡扣安装座，安装座的位置与格栅上的卡扣孔位一一对应，卡扣座的高度根据安装面的弧度做了差补，保证标识安装后与安装面完全贴合，不会出现翘边、缝隙不均的问题；针对背胶粘贴的安装场景，背部做了平整的粘贴面，粘贴面的粗糙度预留至Ra1.6，保证背胶的粘贴强度，避免车辆行驶过程中出现标识脱落的问题。

　　从工艺适配性角度，建模时充分考虑了后续的加工工艺要求，若采用ABS注塑加电镀的工艺，整个造型的拔模角度控制在1.5度以上，没有倒扣结构，不需要复杂的抽芯机构就能完成开模，能有效降低模具开发成本；若采用亚克力切割加粘接的工艺，每个菱形的结构都做了拆分预留，可单独加工后再进行粘接组装，粘接位的定位结构做了0.1mm的过盈配合，保证组装后的位置精度。在结构验证环节，该模型可直接导入仿真软件做风阻验证，由于标识整体为对称流线型结构，车辆高速行驶时气流可顺着菱形的斜面顺畅流过，不会在标识位置产生明显的紊流，也不会产生额外的风噪，同时对称结构的受力均匀，长期承受高速气流冲击也不会出现变形、松动的问题。

　　在实际的项目开发中，这类品牌标识的建模往往容易被忽略细节，很多建模人员只做出大致的外形轮廓，忽略了安装结构、工艺适配、尺寸边界的预留，导致后续开模或者装车时出现匹配问题。本次建模过程中，每一个尺寸都经过反复核对，三个菱形的对称度公差控制在0.1mm以内，边缘圆角的大小一致性偏差不超过0.05mm，厚度方向的尺寸均匀，不会出现局部壁厚不均导致的注塑缩痕问题。同时模型的所有曲面都做了G2连续处理，曲面之间没有接痕，后续做渲染或者加工时都能获得顺滑的表面效果，不管是用于前期的方案评审，还是直接对接生产环节，都能满足使用要求。针对改装场景的需求，模型还预留了发光标识的改装空间，在标识的背部预留了LED灯带的安装槽位，槽位的深度与宽度适配常规的软灯带尺寸，不需要额外修改结构就能实现发光车标的改装，拓展了模型的应用范围。
