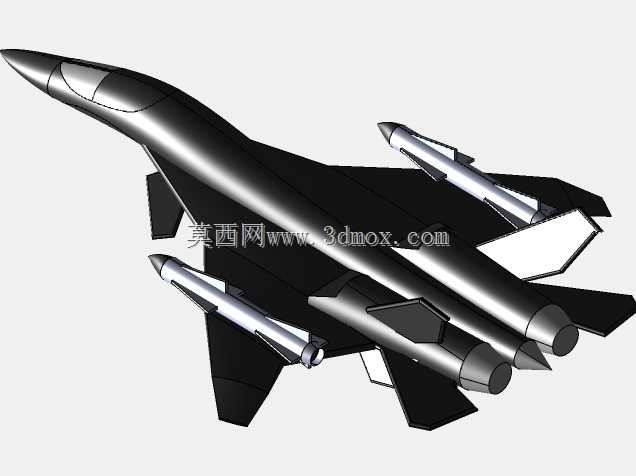

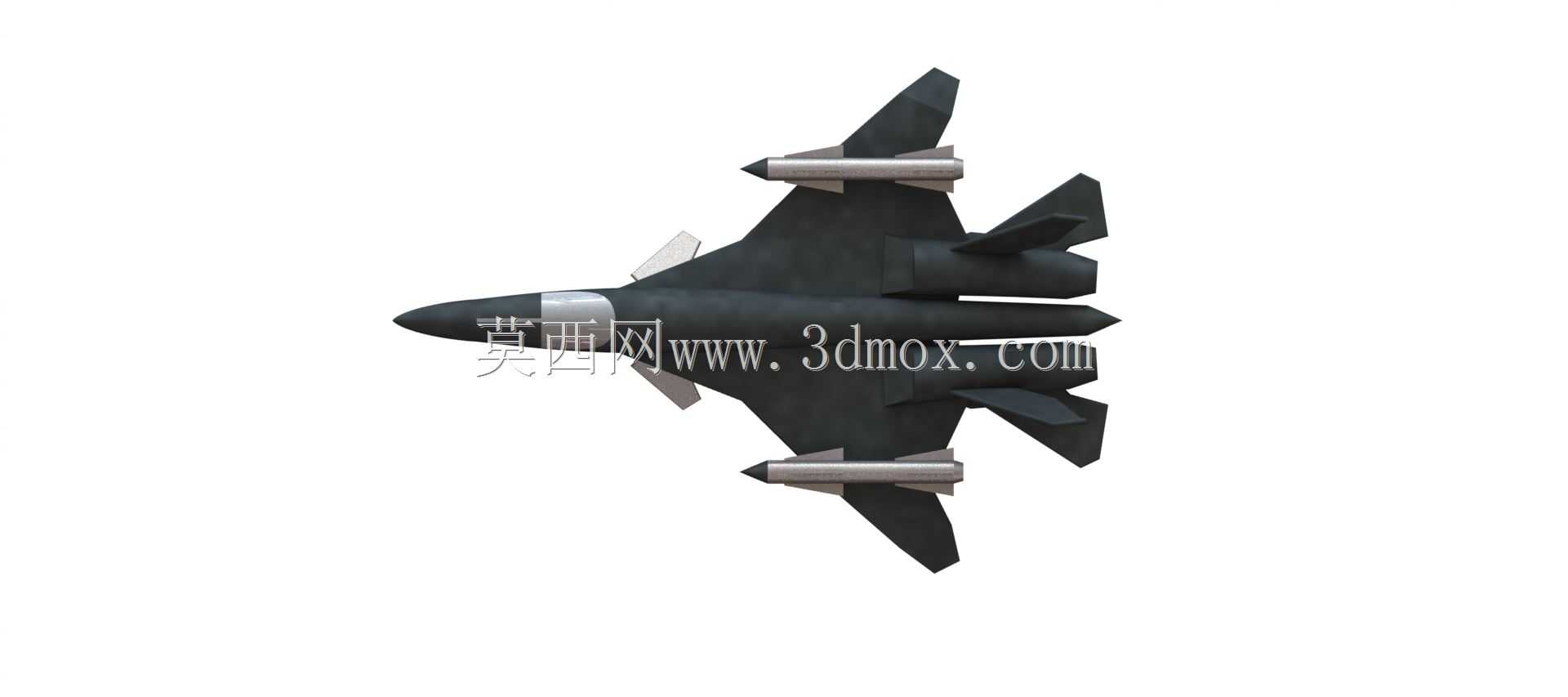

双发重型隐身歼击机气动布局三维数模

　　该三维数模还原的双发重型歼击机，核心面向制空作战与对面精确打击任务场景，可支撑航空兵部队夺取战区制空权、突击敌方纵深高价值目标、护航己方大型作战编队等典型任务，也可作为航空兵院校装备教学、作战仿真推演的基础载体使用。模型整体采用翼身融合升力体布局，将机身与机翼平滑过渡为统一升力面，在大迎角飞行状态下可延缓气流分离，提升低速可控性与升阻比，同时降低机身与机翼衔接处的雷达反射截面积，兼顾气动效率与隐身性能。机身采用多棱边截面设计，所有蒙皮接缝、口盖边缘均做平行锯齿处理，将入射雷达波集中反射到几个非威胁方向，避免形成全向强反射；进气道布置于机身两侧肋下，采用S型弯管结构遮蔽发动机压气机叶片，从进气口正面无法直接观测到发动机端面，

　　大幅压缩正面雷达反射特征，同时肋下布局在大迎角机动时可借助机身预压缩气流，提升进气道总压恢复系数，保证发动机在复杂机动工况下的进气稳定性。动力段采用双发布局，两台大推力涡扇发动机并列安装于机身尾部，发动机舱与后机身平滑融合，尾喷口采用锯齿形修型，降低后向雷达与红外辐射特征；垂尾采用外倾全动设计，相比传统垂直安定面，全动垂尾可在高速飞行时提供更大的操纵力矩，外倾设计同时兼顾侧向隐身需求，避免垂尾与平尾形成直角强反射结构。主翼采用后掠切尖三角翼构型，机翼前缘后掠角匹配高速巡航需求，翼尖切尖设计可减缓翼尖涡流诱导阻力，机翼下预留外挂点接口，可根据任务需求挂载副油箱、空空导弹、对面打击弹药，在隐身任务模式下可将弹药收纳于机身内置弹舱，

　　避免外挂物破坏整体隐身性能。模型整体气动面设计均考虑跨音速面积律修型，机身横截面积沿纵轴平滑变化，降低跨音速飞行时的波阻，提升超音速巡航能力；座舱采用整体式水泡型座舱盖，为飞行员提供全向视野，座舱盖表面镀有金属导电膜，避免座舱内部结构形成强雷达反射。起落架采用前三点式布局，前起落架布置于进气道下方，主起落架收纳于机翼根部与机身衔接处的起落架舱内，所有起落架舱门均做锯齿修型，与整体隐身设计保持统一。模型的外形尺寸严格按照重型歼击机的实际量级设定，翼展、机长、机高的比例符合真实装备的安装边界要求，可直接用于飞行仿真中的气动参数计算、地面保障设备的适配性校核、机库停放空间的布局验证等工作。建模过程中对全机构型做了合理简化，省略了内部管线、

　　非承力小结构等不影响整体气动与布局的细节，保留了所有关键气动面、操纵面、外挂接口、起落架舱的位置与外形特征，既保证了模型的轻量化，又能满足结构设计、气动仿真、教学演示等不同场景的使用需求。对于结构设计从业者而言，该模型可作为有人作战飞行器总体布局的参考样本，理解翼身融合、隐身修型、气动效率三者的平衡逻辑；对于仿真从业者，模型的连续曲面可直接导入流体仿真软件，开展不同飞行工况下的升阻特性、流场分布计算；对于装备教学场景，模型的分块结构可清晰展示战机的总体布局逻辑，帮助学员快速理解重型歼击机的构型特点。
