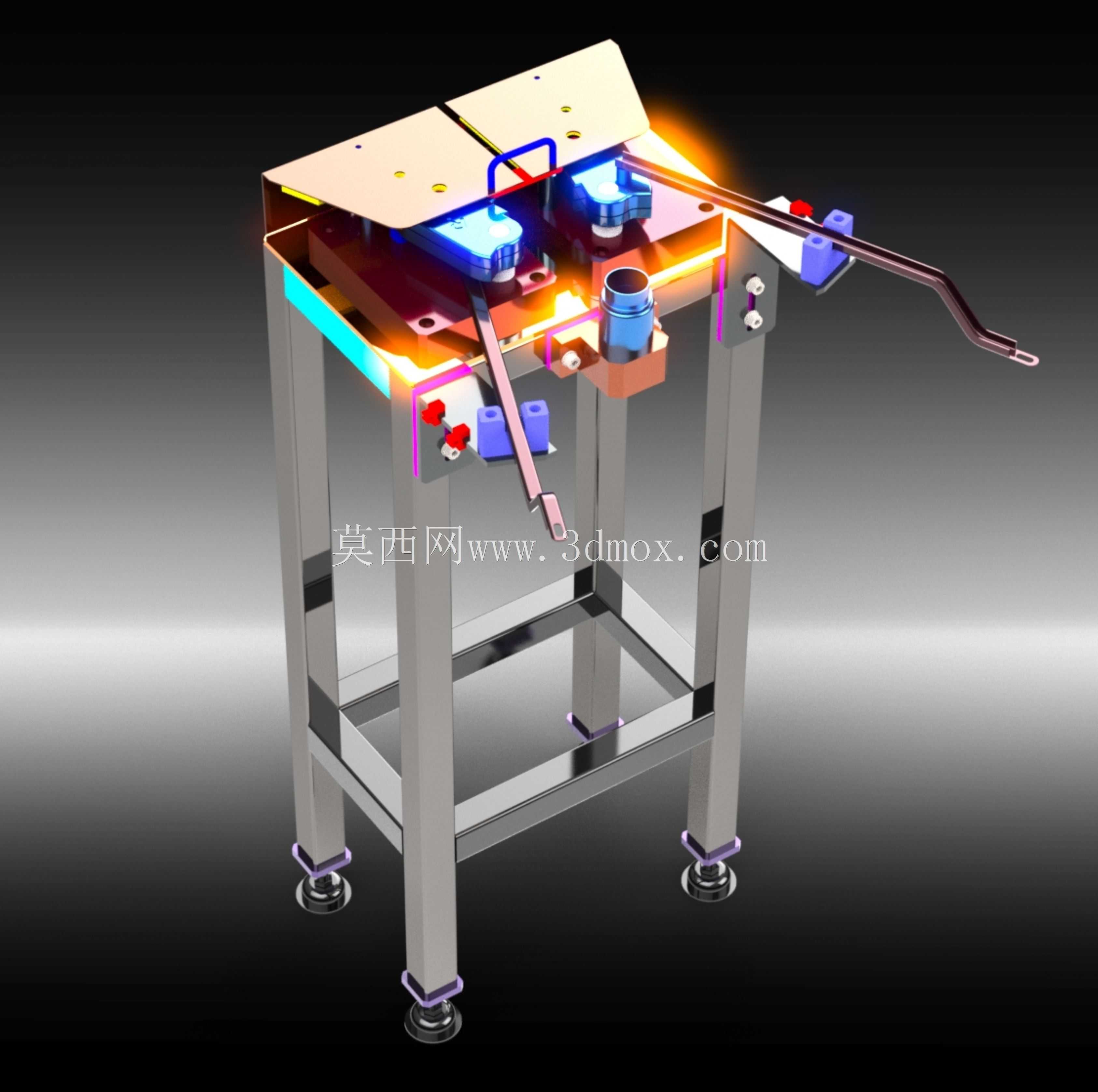

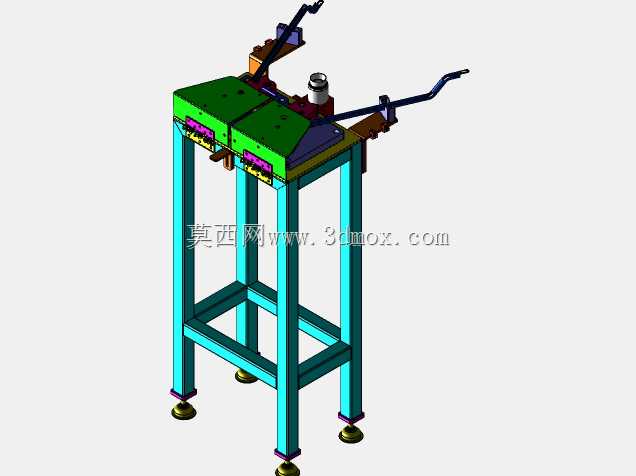

座椅喷漆工序用定位锁紧夹具结构

　　在汽车内饰件、民用家具座椅的表面喷涂作业产线中，工件的可靠定位锁紧是保障漆面均匀度、避免喷涂过程中工件移位蹭漆的核心前提，这款座椅锁紧夹具正是针对喷漆工序的特殊工况开发的专用工装结构。不同于常规机加工用的压紧夹具，喷漆作业场景下，夹具需要兼顾定位精度、锁紧可靠性以及最小化漆面遮挡面积，同时还要耐受喷涂环境中漆雾附着、溶剂腐蚀的长期影响，设计阶段首先围绕座椅骨架的安装基准点做了定位基准匹配，选取座椅底部三个呈三角分布的安装孔作为主定位面，搭配侧向的辅助顶紧结构，避免工件在喷涂工位的旋转、吹风固化环节出现窜动。从功能特性来看，这套锁紧机构采用快拆式的锁止逻辑，扳动锁止手柄即可完成对座椅安装脚的卡紧与释放，

　　操作行程控制在单手握持可完成的范围内，能够适配产线工人上下件的快速操作节奏，减少单工位的辅助作业时长。锁止端的接触块采用非金属耐磨材质，既避免刚性接触刮伤座椅骨架的预装漆面，也能减少漆雾附着后粘连导致的锁止卡滞问题，接触块的外形做了圆弧过渡处理，不会在工件接触位置留下压痕，适配不同厚度规格的座椅安装脚尺寸。设计过程中优先考虑了安装边界的适配性，夹具底座的安装孔位按照常见喷涂线挂具、旋转工作台的T型槽间距做了通用化设计，可直接固定在现有喷涂工位的装夹平台上，不需要额外改造工位的安装结构，整体外轮廓的突出部分全部做了避让处理，保证喷涂过程中喷枪的走枪路径不会被夹具结构遮挡，座椅需要喷涂的外露表面不会出现夹具导致的喷不到位的死角。

　　锁紧机构的内部传动结构做了密封防护设计，所有铰接位置都加装了防尘密封圈，避免漆雾、粉尘进入铰接缝隙导致机构动作卡涩，日常维护只需要定期在外部铰接点喷涂少量防护润滑剂即可，不需要频繁拆解清理内部积漆。从尺寸匹配角度，这套夹具的锁止行程覆盖了常规乘用车座椅、办公座椅底部安装脚的尺寸范围，调整锁紧块的安装位置即可适配不同规格的座椅装夹需求，不需要更换整套夹具主体，能够兼容多品种座椅的混线喷涂生产需求。夹具的整体重心落在安装底座的中心区域，当喷涂工位带动工件做360度旋转喷涂时，不会因为重心偏移导致工位旋转抖动，保障漆面喷涂的厚度一致性。锁止状态下的夹紧力经过反复校核，既能够保证工件在高速旋转、强风吹拂的固化环节不会松脱，

　　也不会因为夹紧力过大导致薄壁的座椅安装支架出现变形，影响后续的总装装配精度。在喷漆作业的实际使用场景中，这套夹具还预留了接地端子的安装位置，可直接连接喷涂工位的静电接地线路，避免喷涂过程中静电堆积导致的漆雾吸附不均、静电打火等安全隐患，所有外露的金属结构表面都做了抗漆雾附着的涂层处理，日常清理表面积漆时可以直接用铲刀刮除或者溶剂擦拭，不会损伤夹具本身的基体表面。不同于通用型的台钳类装夹工具，这款夹具的所有结构都围绕座椅喷漆的工序需求做了定向优化，没有多余的外伸结构，最大程度减少了漆雾在夹具表面的附着面积，降低日常清理的工作量，锁止手柄的位置设置在夹具的侧下方，工人上下件时不需要探身到喷涂区域内部即可完成操作，减少工人接触漆雾的时长，符合喷涂作业的职业防护设计逻辑。
