汽车零部件焊接定位夹紧工装结构

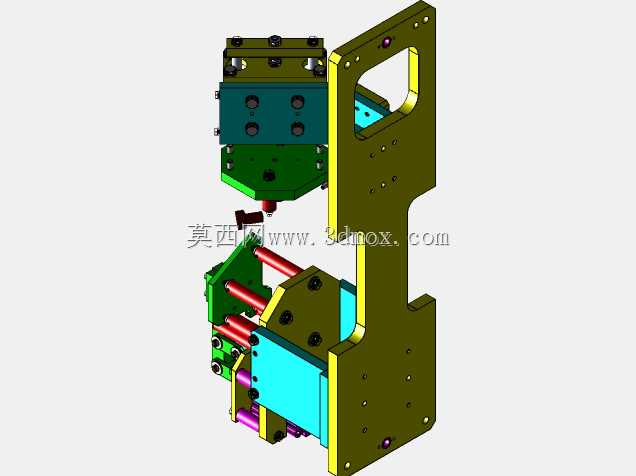

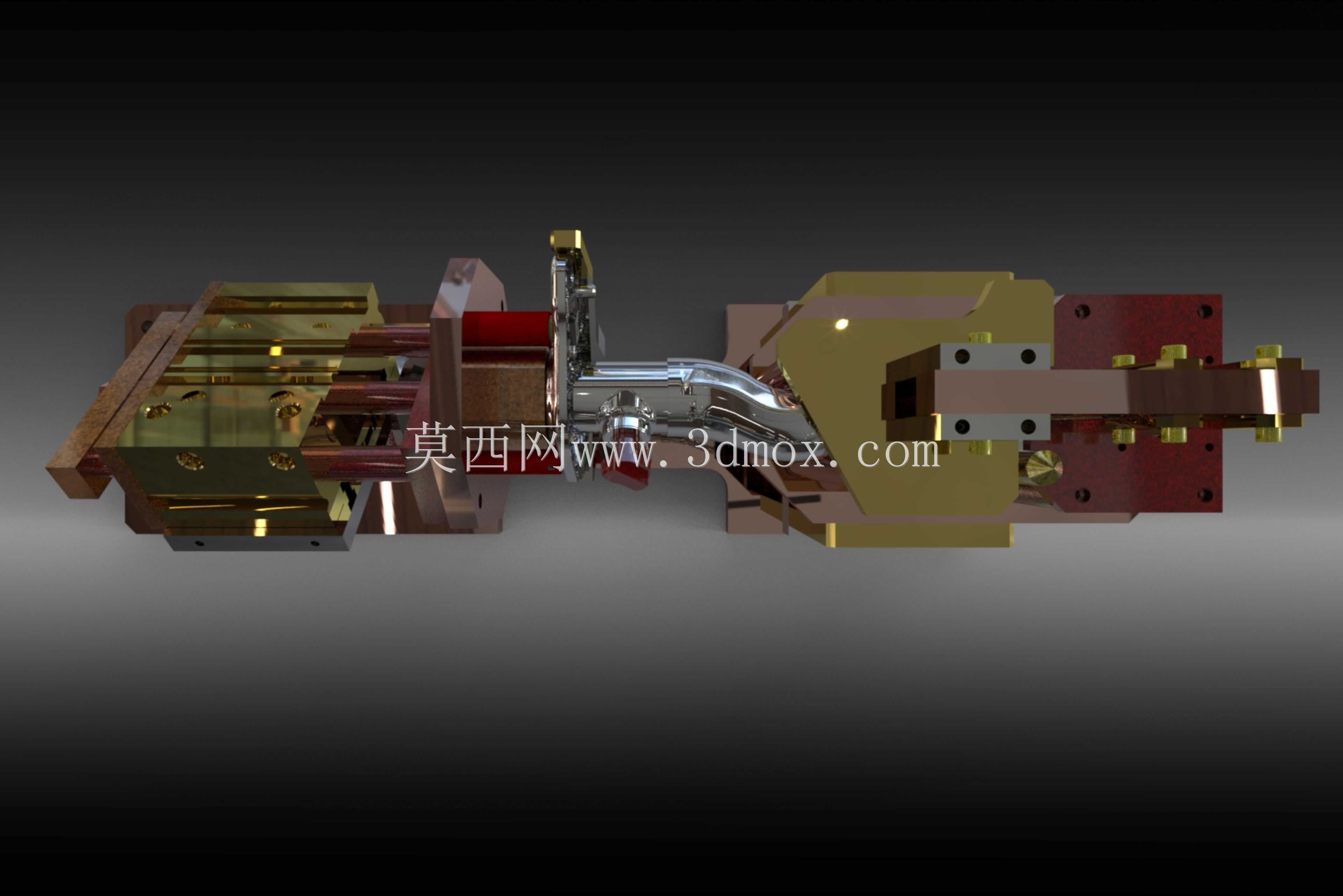

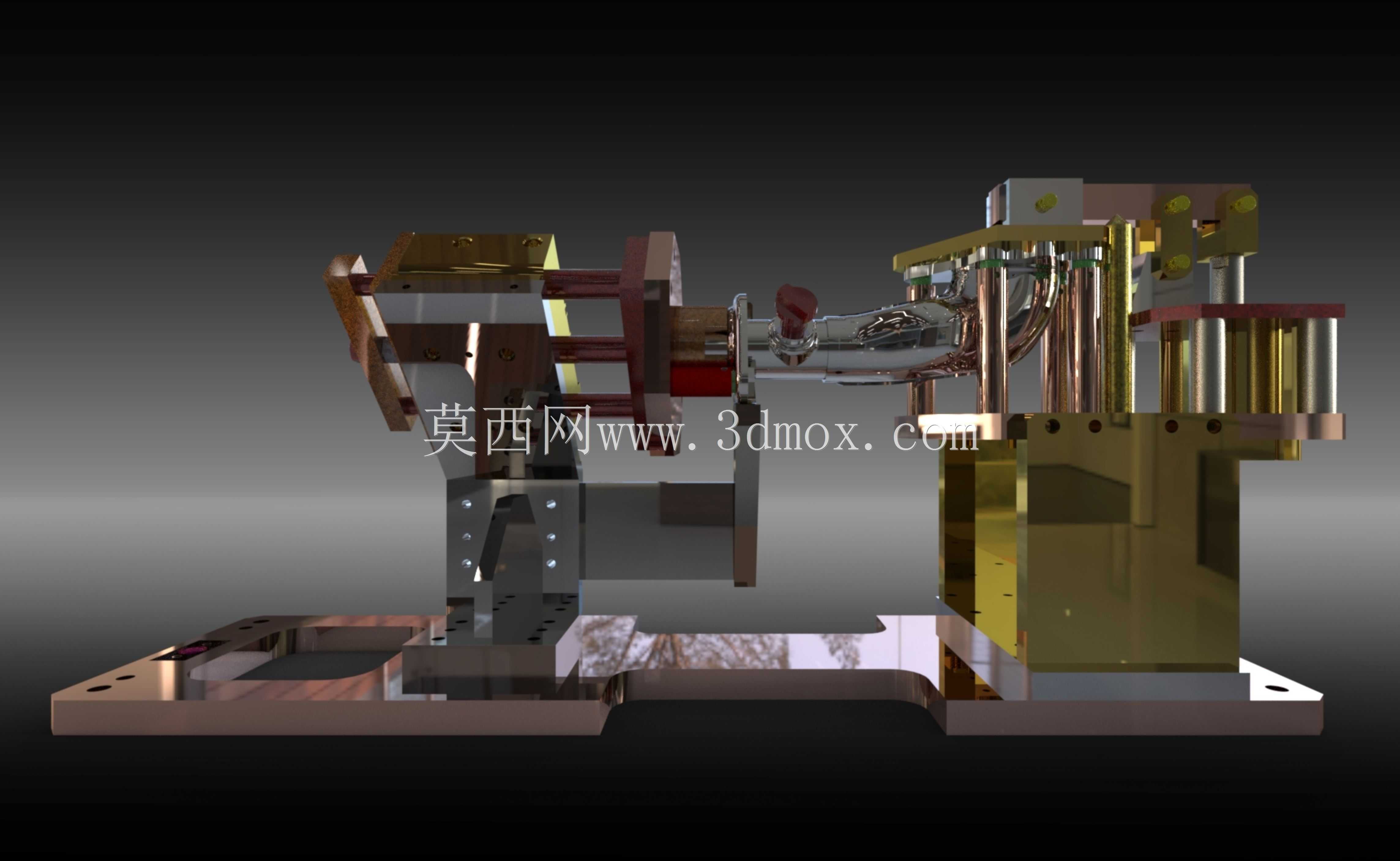

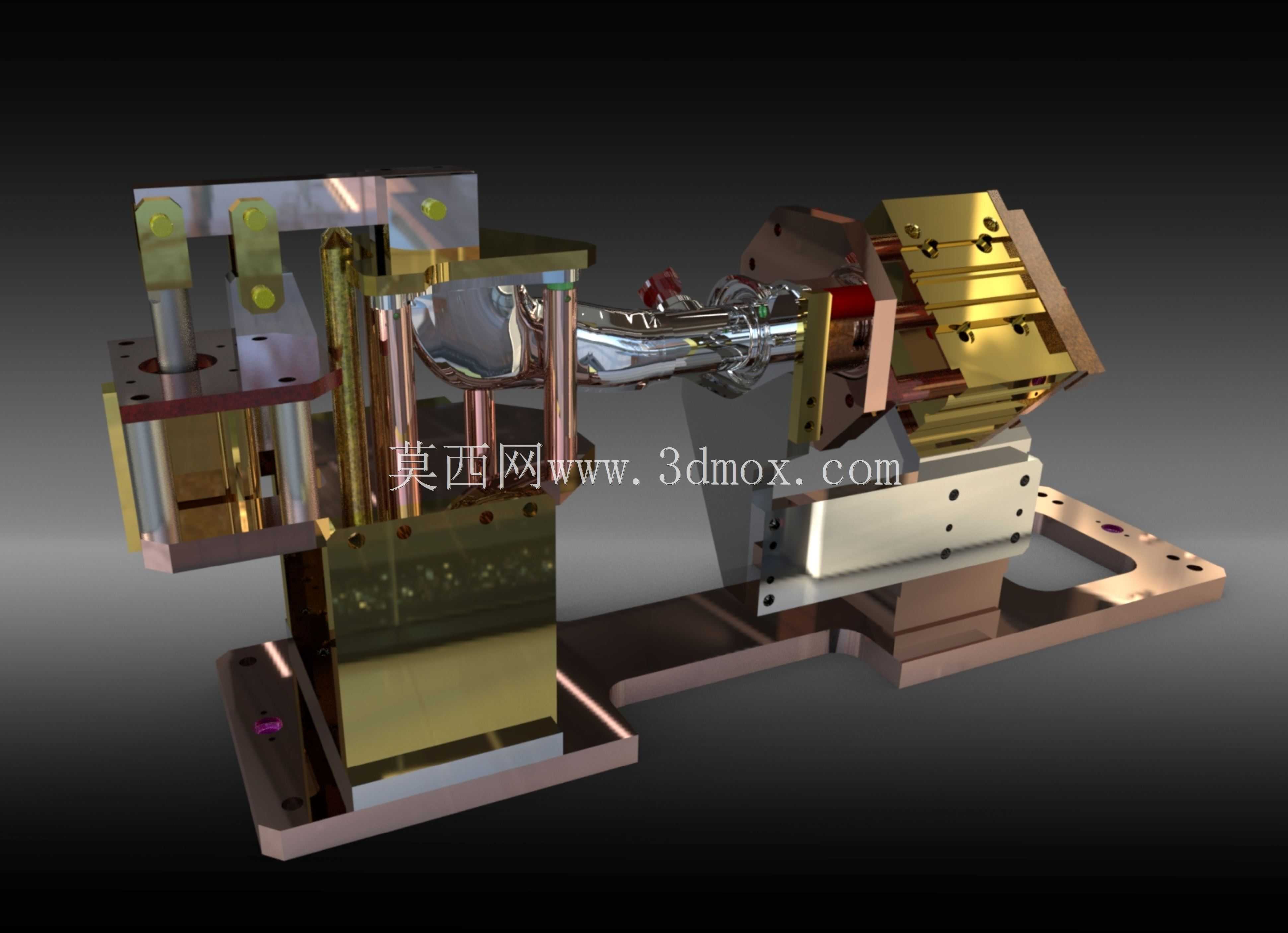

　　这套焊接工装主要面向汽车金属结构件的焊接工序场景，在白车身分总成焊接、底盘冲压件组焊、排气系统管件拼焊等工位都能适配，核心作用是在焊接作业全程将待拼接的多个工件牢牢固定在预设空间位置，避免焊接热变形、工件移位导致的焊缝错位、尺寸超差问题，从工装端降低后续校形的工作量，提升批量焊接的尺寸一致性。从结构布局来看，整套工装采用左右对称式的夹紧单元排布，中间预留工件的装夹操作空间，两侧的夹紧模块分别对应待焊工件的两个对接端，每个夹紧单元都集成了刚性定位基准面、快速压紧机构以及侧向顶紧组件，定位面采用淬硬处理的合金钢材，长期受焊接飞溅、装夹摩擦也不会出现基准面凹陷磨损，能长时间维持定位精度。设计阶段首先梳理了待焊工件的定位基准体系，

　　选取工件上三个不共面的工艺孔与贴合面作为主定位基准，对应工装的定位销与支撑块位置，完全遵循六点定位原理，避免过定位导致的工件装夹变形，同时也消除欠定位带来的位置窜动风险。压紧机构的力臂长度经过受力核算，压紧点直接对应工件下方的支撑块位置，保证夹紧力垂直作用在支撑刚性面上，不会让薄壁冲压件在夹紧过程中出现局部凹陷，针对焊接热影响区的位置，工装的夹紧块特意做了避让缺口，既不会和焊枪行走路径发生干涉，也减少工装结构吸收焊接热量导致的热膨胀位移。安装边界上，整套工装的底座采用标准的槽系平台安装接口，底部的定位键槽间距适配通用焊接工作台的T型槽规格，可以直接固定在标准焊接工作台上，不需要额外加工过渡连接板，整体的横向安装跨度控制在1.

　　2米范围内，纵向宽度不超过0.6米，不会占用过多的工位操作空间，工装的操作手柄都布置在靠近操作人员的一侧，装夹时不需要探身到工装内侧就能完成所有压紧机构的锁止与松开，单工位的工件装夹耗时可以控制在15秒以内。针对焊接过程中的飞溅问题，所有工装的活动铰接位置都加装了防飞溅挡板，避免焊渣嵌入铰接缝隙导致机构卡滞，定位销的表面做了氮化处理，硬度达到HRC55以上，即使长期受焊渣粘附也不会出现销面拉伤，日常维护只需要定期清理表面积渣、在铰接点加注高温润滑脂即可，不需要频繁更换易损件。在实际生产适配中，这套工装可以兼容同系列3种相近规格的工件焊接，只需要更换对应规格的定位销和调整侧向顶紧块的位置，就能快速完成换型，不需要重新制作整套工装，

　　能降低多品种小批量生产的工装投入成本。工装的所有压紧机构都设置了行程限位，压紧到位后有明显的锁止触感，操作人员不需要额外确认夹紧状态，就能判断工件是否装夹到位，避免假压紧导致的焊接报废。从结构刚性来看，工装的底座采用厚钢板焊接后去应力处理，长期使用不会出现底座翘曲变形，两侧的夹紧支架通过螺栓与底座刚性连接，连接面配有定位销，即使反复拆装也不会出现位置偏移，保证每次装夹的重复定位精度控制在0.1mm以内，完全满足弧焊、电阻焊等常规焊接工艺的精度要求。
