汽车悬架减震车架结构设计

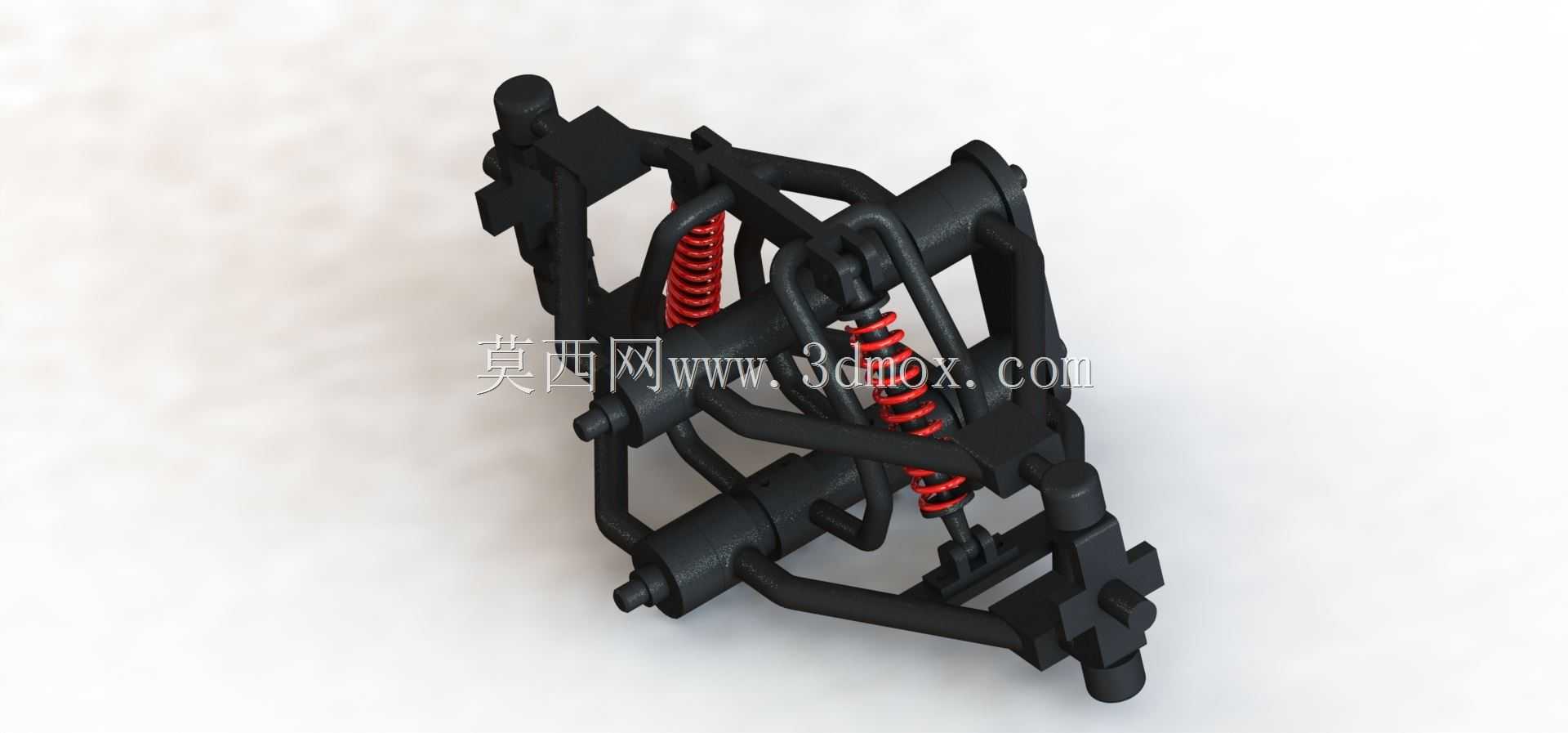

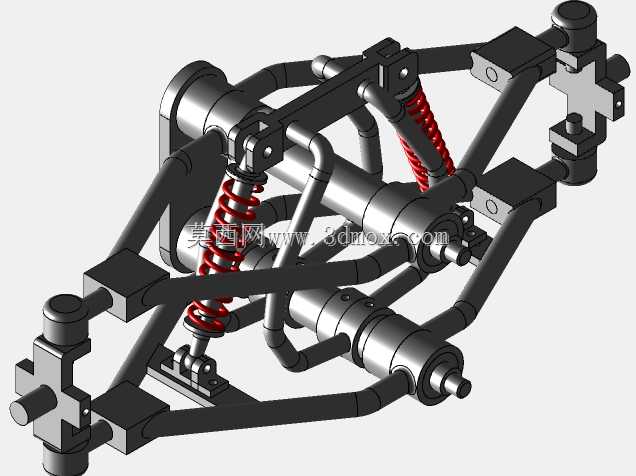

　　这套车架结构主要面向小型改装车型的底盘承载场景，在整车布局中承担着连接行走机构、承载车身载荷、过滤路面冲击的核心作用。从结构布局来看，整体采用框式桁架结构设计，主体承力杆件通过空间交错的连接方式形成稳定的受力闭环，相比传统单片式车架，这种桁架结构在同等自重下能获得更高的抗扭刚度，适配非铺装路面行驶时的交变载荷工况。

　　结构中集成的螺旋弹簧减震组件是核心功能单元，弹簧采用等节距圆柱螺旋设计，匹配内置的阻尼油缸结构，在车轮受到路面凸起冲击时，弹簧可以快速吸收纵向冲击能量，阻尼结构则负责抑制弹簧的往复弹跳，避免车身出现多余的余振，保证行驶过程中轮胎与地面的贴合度。减震组件的安装位采用了双销轴铰接设计，上下铰接点的连线与车轮跳动轨迹做了匹配优化，避免减震器在工作行程中出现侧向附加载荷，延长密封件与阻尼结构的使用寿命。

　　从安装边界来看，车架两侧预留了行走轮系的安装接口，接口处采用同轴度精度较高的轴孔配合结构，孔位公差按照IT7级精度设计，保证轮轴安装后不会出现偏摆，减少行驶过程中的轮胎异常磨损。车架前端预留了转向机构的安装空间，转向节的连接位做了局部加厚处理，通过加强筋结构分散转向时的横向载荷，避免极限转向工况下出现结构变形。车架上部的安装平面预留了多组标准化安装孔位，可以适配不同布局的车身固定需求，孔位间距按照通用改装件的安装尺寸设计，降低后续改装适配的加工成本。

　　设计过程中对杆件的受力路径做了明确规划，纵向承力杆采用矩形截面型材，横向连接杆件则采用圆形截面管材，不同截面的型材搭配既保证了纵向的承载能力，也兼顾了横向抗扭的性能需求。所有杆件的连接节点都做了圆弧过渡处理，避免应力集中导致的疲劳断裂，在长期承受交变载荷的工况下，这种过渡结构能大幅提升结构的疲劳寿命。减震弹簧的预紧量可以通过下端的调节螺母进行调整，使用者可以根据实际承载的车身重量调整弹簧预压行程，匹配不同的底盘高度与减震软硬需求，适配不同的使用场景。

　　在实际装车应用中，这套车架结构可以直接替换同尺寸小型车型的原厂车架，不需要对车身覆盖件做大规模修改，安装点的位置与主流小型改装车型的底盘固定点完全匹配。结构整体的重心做了下沉设计，相比原厂车架重心高度降低约15%，在车辆过弯时能有效减少侧倾幅度，提升行驶稳定性。桁架结构的中空空间还预留了制动管路、线束的走线路径，管线可以沿着杆件内侧布置，通过自带的管卡固定位进行固定，避免行驶过程中管线被飞石击打或者与运动部件产生摩擦干涉。

　　针对越野行驶的场景，车架底部的承力杆做了防刮擦设计，杆件下表面处于同一水平面，在通过凸起路面时可以避免单个杆件受到直接撞击，冲击力可以通过整个框式结构分散传递，不会出现局部受力过大导致的变形。减震器的工作行程做了加长设计，相比普通民用车型的减震行程提升了30%，在车轮大幅跳动时依然能保证减震器不超出工作行程，避免拉断或者顶死的情况出现。铰接位置的销轴采用耐磨合金钢材质，配合自润滑衬套，在长期使用过程中不需要频繁加注润滑脂，减少维护工作量，同时也能降低铰接位置的旷量，保证转向与行驶的精准度。
