多工位旋转装配焊接工装夹具结构

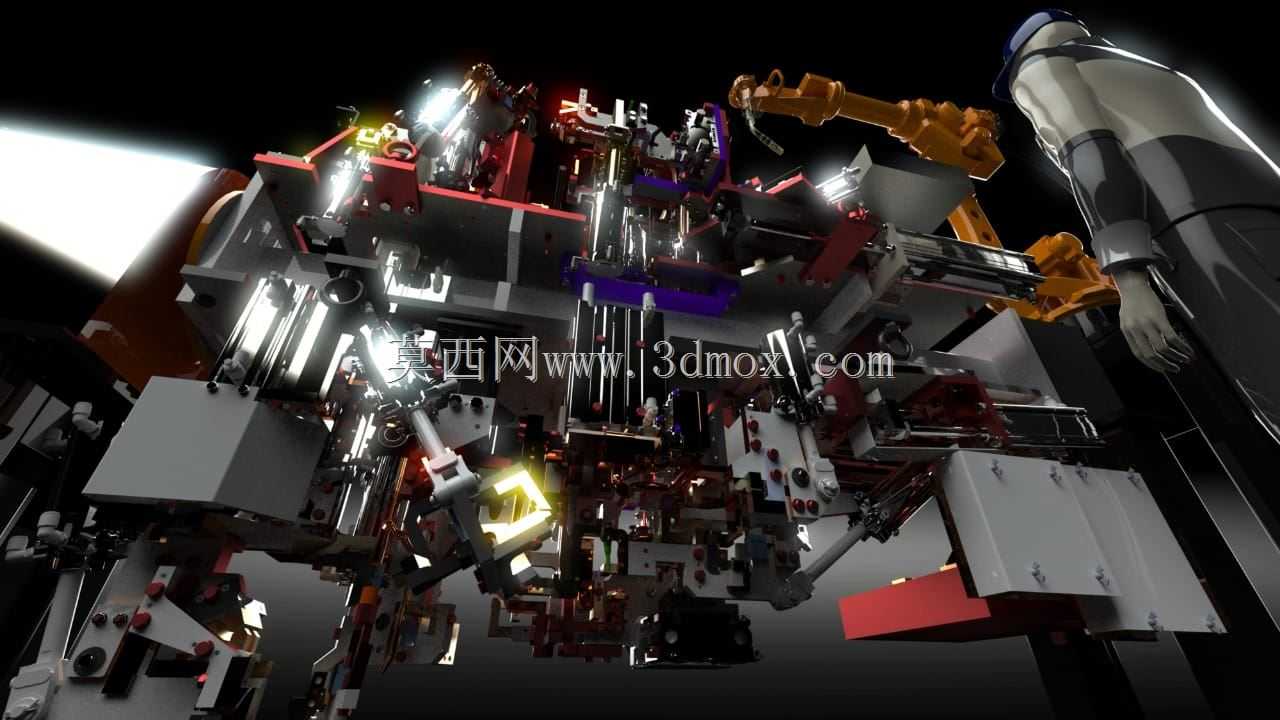

　　这套旋转式装配焊接夹具，主要面向汽车零部件、工程机械结构件的批量焊接生产场景，适配多道焊缝分布在工件不同立面、不同角度的焊接作业需求，解决传统固定式夹具需要反复吊装翻转工件、焊接姿态受限、焊缝可达性差的实际生产痛点。在实际产线布局中，这类夹具通常搭配关节型焊接机器人使用，也可适配人工焊接工位的作业需求，核心是通过旋转承载基座带动待焊工件完成周向角度切换，让所有待焊焊缝都能处于平焊或者船型焊的最优作业姿态，减少焊接缺陷产生概率，同时降低作业人员反复调整工件位置的劳动强度。

　　从功能特性来看，整套夹具采用模块化的定位夹紧单元布局，每个夹紧模块都对应工件上的一个定位基准点，结合工件的数模基准做仿形定位设计，定位块采用耐磨合金钢材质，表面做淬火处理，长期承受焊接飞溅、夹紧力冲击也不会出现过度磨损导致的定位偏移。夹紧单元采用气动压紧结构，搭配行程可调的压臂，能够适配同系列不同尺寸规格工件的装夹需求，不需要整体更换夹具，只需要调整对应压臂的行程和定位块的安装位置，就能快速完成换型，适配中小批量多品种的焊接生产需求。旋转承载基座采用伺服驱动的回转支撑结构，回转精度控制在0.1度以内，能够精准停留在预设的焊接角度位置，避免旋转到位后出现角度偏差导致机器人焊接轨迹偏移。基座的承载能力按照最大适配工件重量做冗余设计，支撑框架采用矩形钢管焊接后做去应力退火处理，长期承受重载旋转和焊接热变形影响也不会出现结构翘曲，保证装夹精度的长期稳定性。

　　设计思路上，整套结构优先考虑焊接作业的可达性，所有夹紧压臂的布局都避开焊枪的作业路径，在保证装夹刚性的前提下尽可能缩小压臂的结构尺寸，避免焊枪在走连续焊缝时和夹具结构发生干涉。气路管线全部采用拖链内置布局，沿着旋转基座的中心回转位置布置气路滑环，避免旋转过程中管线出现缠绕、拉扯破损的问题，所有气动元件都加装隔热防护板，阻挡焊接飞溅直接落到气缸、电磁阀元件上，延长气动元件的使用寿命。夹具的安装边界需要结合产线的工位布局做匹配，整套夹具的底部采用标准化的安装法兰接口，能够直接固定在焊接工位的预埋安装底板上，安装平面的平面度要求控制在0.05mm以内，避免安装基面不平导致旋转过程中出现跳动。旋转基座的回转直径根据适配工件的最大外轮廓尺寸预留安全距离，工件装夹完成后，最外侧轮廓和周边的安全防护栏、机器人作业半径边界预留不小于150mm的安全间隙，避免旋转过程中工件和周边设备发生碰撞。

　　在实际使用过程中，这套夹具还配套有工件到位检测传感器，当工件放置到定位基准上后，传感器检测到工件到位才会触发夹紧动作，避免工件未放正就压紧导致定位基准偏移。整套夹具的维护点都做了外露设计，所有需要定期润滑的回转位置都预留了注油口，不需要拆解结构就能完成日常润滑保养，夹紧单元的易损件都采用快换结构，出现磨损后不需要整体拆卸夹具就能快速更换备件，减少产线停机维护的时间。针对焊接过程中产生的焊渣飞溅，夹具的所有定位面都做了可拆卸的防溅护板设计，护板采用薄钢板制作，表面喷涂防溅涂层，焊渣堆积后可以直接拆卸清理或者更换，避免焊渣堆积在定位面上影响工件的装夹精度。
