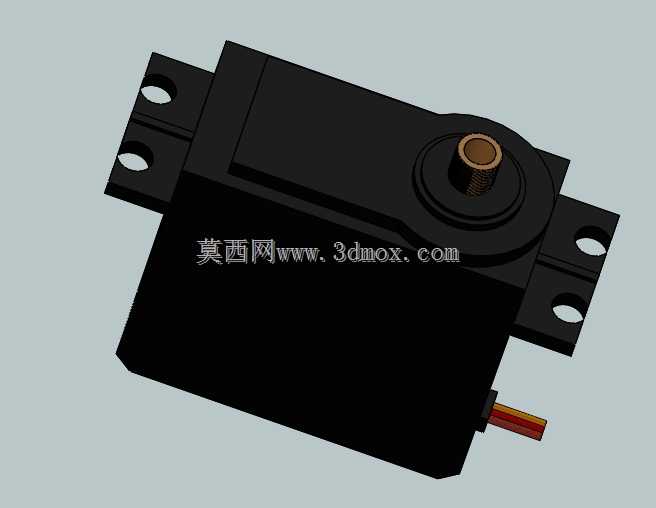

　　在航模舵面控制、小型自动化工位角度切换、智能小车转向调节这类需要精准角度输出的场景里，这类大扭矩模拟舵机的应用占比一直不低，很多做小型运动机构开发的工程师，在选型阶段最先关注的就是安装边界能不能适配现有安装位，输出扭矩能不能带动负载完成指定角度的往复动作，毕竟这类执行元件往往是整套小型运动机构的动力输出核心，一旦安装尺寸不匹配或者输出特性达不到要求，整套机构的调试周期都会被拉长。从结构设计来看，这款舵机采用了分体式黑色工程塑料壳体，上下壳体通过卡扣配合内置螺丝锁紧，既保证了内部齿轮组、电位器、驱动电路的密封防护，又能在批量生产时快速完成装配，壳体两侧延伸出的带孔安装耳是最常用的安装固定结构，两个耳座上的安装孔中心距、孔径都做了标准化适配，能直接匹配市面上多数航模机架、小型设备安装支架的预留孔位，不需要额外做转接件，安装时只要将耳座贴合安装面，穿入对应规格的固定螺丝锁紧即可，不会出现和周边结构干涉的问题。输出端采用金属齿输出轴，轴端做了标准的舵盘安装齿形，能适配通用规格的塑料、金属舵盘，输出轴根部做了台阶限位，既可以承受径向的负载载荷，又能限制舵盘的安装深度，避免舵盘安装过深摩擦壳体上表面，影响转动顺畅度。出线端从壳体侧部引出三线排线，分别对应电源正、电源负、信号输入，排线长度预留了足够的接线余量，在机构做小范围角度转动时不会拉扯线材，也方便工程师根据实际布线需求调整线材走向。内部结构布局上，驱动电机布置在壳体内腔一侧，

　　通过多级减速齿轮组将电机的高转速低扭矩输出，转化为输出轴的低转速高扭矩输出，齿轮组的啮合间隙做了合理控制，既不会因为间隙过大导致输出角度回差超标，也不会因为间隙过小导致转动阻力过大、空载电流升高，和输出轴同轴布置的电位器会实时反馈输出轴的当前角度，和外部输入的控制信号做比对，形成闭环的角度控制，保证输出角度能精准停在指令指定的位置。在实际选型使用时，工程师需要重点关注几个安装边界参数：首先是整体外形的长宽高尺寸，要确认安装位的预留空间能容纳整个舵机本体，尤其是输出轴上方要预留出舵盘安装和转动的空间，避免舵盘转动时碰到周边结构件；其次是两侧安装耳的孔位参数，要确认安装支架的孔距和耳座孔距匹配，固定螺丝的规格要和耳座孔径适配，

　　不能用过大的螺丝强行穿入，不然会导致耳座开裂；另外要注意出线端的位置，布线时要给线材留出足够的弯曲半径，避免线材被壳体和安装支架夹断，也不要让线材贴在输出轴或者舵盘上，防止转动时磨破线材外皮造成短路。这类舵机的功能特性决定了它更适合用在角度往复控制的场景，比如固定翼航模的副翼、升降舵控制，小型机械臂的关节角度调节，自动化设备里小型料门的开合控制，智能门禁的锁舌驱动，它的转动角度范围覆盖了常用的0到180度区间，能满足绝大多数小角度摆动的执行需求，金属输出轴的设计也让它能承受比普通塑料齿舵机更大的负载，在带动较重的舵面或者机构件时不容易出现扫齿的问题。从建模还原的角度来说，这个三维结构完整复现了舵机的所有外部特征，包括壳体的分型线、

　　安装耳的倒角、输出轴的齿形细节、出线端的排线结构，工程师在做整体机构装配时，可以直接将这个模型导入装配体，提前做干涉检查，确认安装位的预留空间是否足够，舵机转动时会不会和周边的结构件产生碰撞，也可以直接在模型里匹配对应的舵盘、安装螺丝等标准件，减少后续实物装配时的调整工作量。很多刚接触小型执行机构设计的工程师，容易忽略舵机安装时的间隙预留，比如在舵机壳体和安装支架之间不留装配间隙，或者舵盘和安装面之间的距离留得太小，导致实物装配后舵机转动卡滞，用这个三维模型提前做装配模拟，就能在设计阶段把这类问题排查掉，缩短样机的调试周期。另外，壳体表面的加强筋设计也在模型里做了还原，这些加强筋布置在壳体受力较大的位置，比如安装耳和主体连接的位置、输出轴轴承座周边，既能提升壳体的整体结构强度，又不会过多增加壳体的重量，符合这类小型执行元件轻量化、高强度的设计需求。
