内燃机用带排油槽油环压缩环结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:484448
  • 内燃机用带排油槽油环压缩环结构
  • 内燃机用带排油槽油环压缩环结构
  • 内燃机用带排油槽油环压缩环结构
  • 内燃机用带排油槽油环压缩环结构
  • 内燃机用带排油槽油环压缩环结构

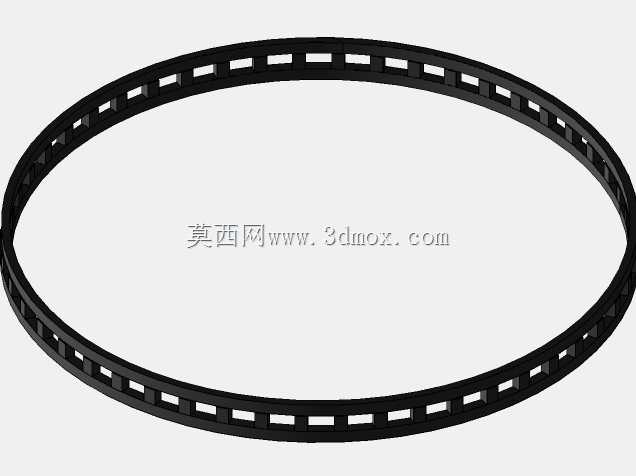

  这类带均布排油槽的环形密封件,是往复式动力机械活塞组件里的核心配套零件,主要适配汽油机、柴油机等内燃动力设备,也可在部分往复式压缩机、柱塞泵的密封结构中见到同原理的应用。在实际设备运行过程中,这类环件安装在活塞头部对应的环槽内,承担两个核心功能:一是压缩环部分负责密封燃烧室与曲轴箱之间的压力通路,避免做功行程的高压燃气窜入曲轴箱,保证缸内压缩压力维持在设计区间,保障动力输出效率;二是油环部分负责管控缸壁润滑油膜的厚度,通过环体上均布的通槽刮除缸壁上多余的润滑油,避免机油窜入燃烧室参与燃烧造成积碳、机油异常消耗等问题,同时在缸壁留下均匀的薄油膜,为活塞往复运动提供润滑,降低活塞、活塞环与缸壁之间的摩擦损耗。

  从设计思路来看,这类环件的整体采用开口环形结构,开口间隙是设计中需要重点管控的参数,间隙过小会在热态工况下因环体受热膨胀造成卡滞,甚至刮伤缸壁;间隙过大则会导致密封性能下降,出现燃气窜漏、机油上窜的问题。环体上的排油槽采用周向均布的设计,每个槽的宽度、深度以及槽间的筋条宽度都经过匹配计算,既要保证刮下的多余机油能够通过槽道顺利回流到曲轴箱,也要保证环体自身的结构强度,避免在往复运动的交变载荷下出现断裂、变形。环体的截面形状也经过针对性设计,与缸壁接触的外圆面采用微锥面或者桶面设计,能够减小与缸壁的接触面积,加快磨合过程,同时保证环面与缸壁的贴合压力均匀,避免局部压力过大造成异常磨损。

  在安装边界上,这类环件的径向厚度需要与活塞环槽的深度匹配,安装后环体背面与环槽底部需要留有合适的背隙,既不能因为背隙过小导致环体卡滞在环槽内无法贴紧缸壁,也不能因为背隙过大造成环体在槽内窜动量过大,加剧环槽的磨损。环件的轴向高度需要与环槽的宽度匹配,侧隙控制在合理区间,侧隙过大会导致环在槽内上下窜动,加剧泵油效应,造成机油消耗升高;侧隙过小则会导致环被积碳卡滞,失去密封和刮油能力。安装时需要注意各道环的开口位置相互错开,避免开口对齐形成直通的泄漏通道,同时油环的排油槽需要与活塞上的回油孔对齐,保证刮下的机油能够顺畅回流。

  在实际工况中,这类环件需要承受高温、高压以及交变摩擦载荷,工作环境较为恶劣,因此设计时除了结构尺寸的匹配,还需要考虑环体的弹力均匀性,整圈环体对缸壁的径向压力需要分布均匀,避免局部压力过低导致密封失效,局部压力过高造成异常磨损。环体开口处的弹力是重点管控项,开口处的压力需要略高于其他位置,弥补开口位置的密封短板。在三维建模过程中,这类环件需要重点还原排油槽的均布特征、开口间隙尺寸、截面轮廓形状,同时要考虑环体在自由状态和工作状态的形状差异,自由状态下环体不是正圆形,工作时在缸壁的约束下成为正圆贴合缸壁,建模时需要准确还原自由状态的轮廓曲线,才能保证后续仿真分析、加工出样的性能符合设计要求。对于结构设计从业者来说,这类环件的建模看似简单,实则涉及到密封原理、热变形匹配、摩擦磨损控制等多个工程维度的考量,每个尺寸参数的设定都对应着实际工况下的性能表现,不能只做外形的复刻而忽略结构背后的工程逻辑。
