管道固定用U形螺栓紧固连接件

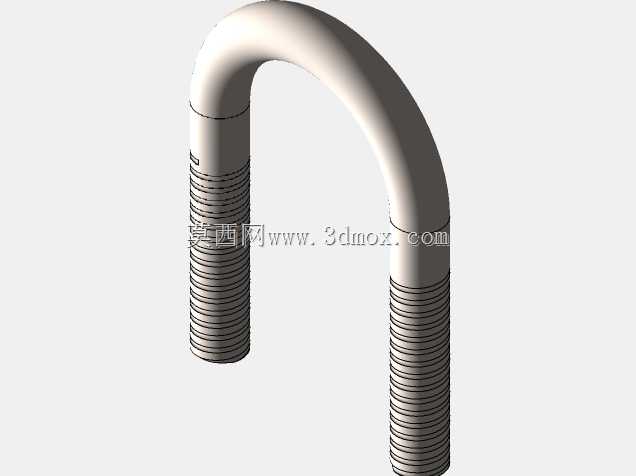

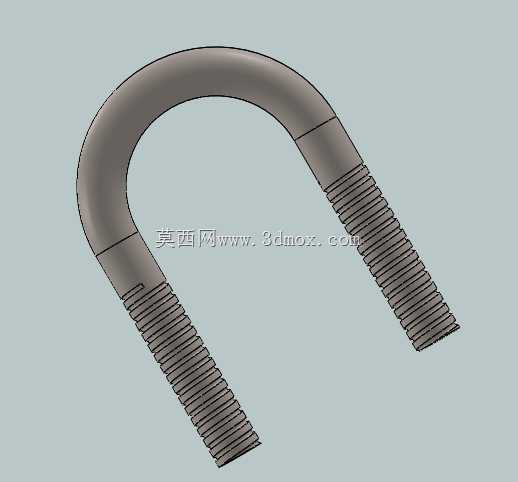

　　在工业管路铺设、轻型设备机架固定、户外管线支架搭建等场景中，U形螺栓是出现频率极高的紧固连接件，和常规六角头螺栓的单侧压紧逻辑不同，这类零件依靠U形弯的半包围结构，能直接箍住圆形截面的被固定件，不需要在被固定件上额外加工安装孔，对薄壁管、小直径圆钢类构件的固定适配性极强。做这类零件的三维建模时，首先要明确核心安装边界：U形内弯的圆弧直径必须和被箍构件的外径做公差匹配，通常间隙控制在0.2到0.5毫米之间，间隙过大会导致固定后构件出现窜动，间隙过小则现场安装时无法顺利卡入，甚至会刮伤被固定构件的表面防腐层。两端的螺纹段长度需要结合安装侧的支架板厚、平垫弹垫厚度、螺母锁紧预留量来确定，

　　一般要在计算出的最小拧入深度基础上多留出2到3个螺距的余量，避免现场安装时出现螺纹长度不足、螺母无法锁紧到位的问题。从功能特性来看，这类U形螺栓的受力逻辑和普通直杆螺栓有明显区别，直杆螺栓主要承受轴向的拉应力，而U形螺栓在锁紧后，U形弯段会同时承受来自被固定件的径向撑开力、两端螺纹段的轴向拉力，以及设备运行时传递的振动交变载荷，所以建模时弯段的过渡圆角不能做尖锐处理，冷弯成型的弯段内侧圆角通常要大于等于螺栓杆径的1.5倍，避免冷加工时弯段内侧出现微裂纹，导致长期受载后出现断裂失效。实际选型应用中，不同场景对U形螺栓的表面处理要求差异很大：普通室内干燥环境下的机架固定，采用电镀锌处理即可满足基础防锈需求；户外露天的管线、

　　给排水管道固定场景，多采用热浸锌处理，镀层厚度更厚，抗盐雾腐蚀能力更强；而有酸碱腐蚀的化工管路场景，则需要选用304或者316材质的不锈钢棒料加工，避免长期接触腐蚀介质出现锈死、断裂的问题。建模过程中，螺纹段的处理要兼顾工程实用性和模型轻量化，不需要逐牙绘制完整的螺纹牙型，采用装饰螺纹线配合螺纹小径的实体结构即可，既能够在工程图中正确标注螺纹规格，也不会因为过多的牙型特征导致模型文件过大，影响整体装配体的运行流畅度。还要注意U形螺栓两个直杆段的平行度公差，通常要控制在杆径的1%以内，如果两个直杆段出现外扩或者内收的偏差，安装时就无法顺利穿过支架上的两个安装孔，强行穿入还会导致螺栓承受额外的弯曲应力，大幅降低连接的可靠性。

　　在汽车底盘的管路固定、小型钢结构的斜撑连接、农业机械的机架附件固定场景中，这类U形螺栓还会搭配弧形垫板使用，垫板的内弧面和被固定构件的外径贴合，能够增大接触面积，降低螺栓锁紧时对被固定件表面的压强，避免薄壁管被压瘪变形。做结构设计选型时，不能只按照静态载荷来计算螺栓的杆径，还要考虑设备运行时的振动冲击系数，通常在有持续振动的场景下，螺栓杆径要比静态计算值大一个规格，同时配合防松螺母或者弹垫使用，避免长期振动后螺母出现松脱。很多新手建模时容易忽略U形弯段和直杆段的同轴度问题，两个直杆段的轴线要和U形圆弧的中心平面对称，偏差过大会导致安装后螺栓一侧受力过大，另一侧出现间隙，长期运行后容易出现松动。另外，螺纹段的收尾部分要做退刀槽结构，退刀槽的直径略小于螺纹小径，保证螺母能够拧到螺纹根部，让整个连接面能够完全贴紧支架板面，不会因为螺纹收尾的不完整牙型导致螺母无法锁紧到位。在给排水管路的安装场景中，U形螺栓和管道接触的位置还会加装橡胶减震垫，既能够避免螺栓和管道硬接触磨损管道外壁，也能够吸收管道内流体流动产生的振动，降低振动传递到支架上产生的噪音。这类零件虽然结构简单，但是建模时的细节处理直接影响后续出图、加工以及现场安装的顺畅度，每一处尺寸的设定都要结合实际安装工况来调整，不能只按照理论尺寸绘制，忽略加工和装配的公差余量。
