台式电脑机箱钣金结构金属安装板

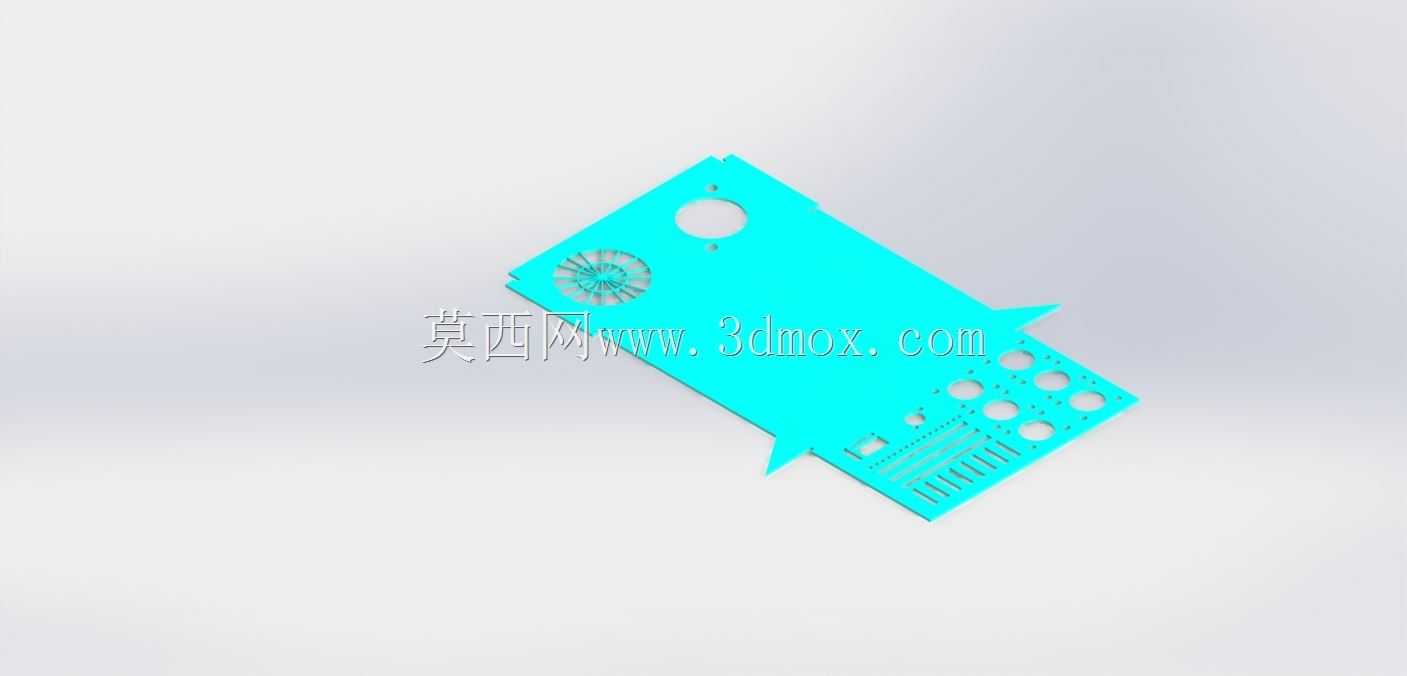

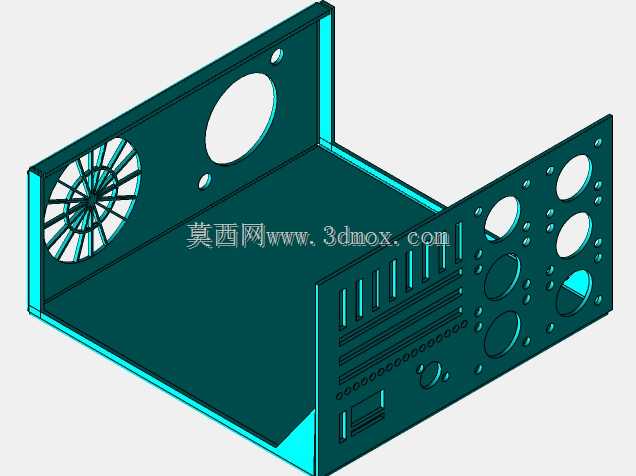

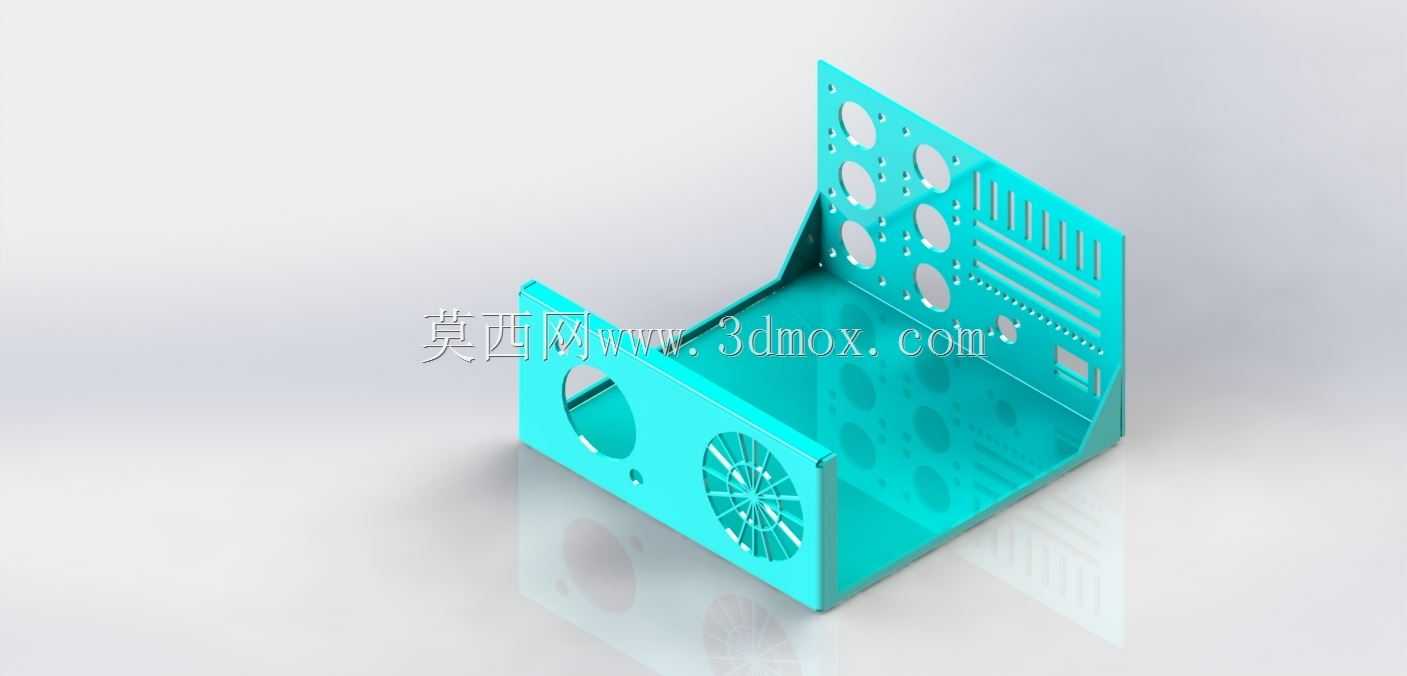

　　这款钣金构件是台式电脑机箱内部的核心承载金属板，采用冷轧钢板经钣金工艺加工成型，主要承担机箱内部硬件的安装固定、风道导向以及结构补强作用，在常规ATX、MATX架构的台式机箱中，这类构件是连接机箱侧面板、主板托架与前面板组件的关键衔接部件。从结构设计来看，构件采用L型折弯成型结构，垂直立面与水平底板的折弯角度严格控制在90度±0.2度公差范围内，折弯处预留了工艺压痕避免板材应力集中开裂，整体板材厚度选用常规机箱通用的0.8mm冷轧钢板，兼顾结构强度与整机重量控制，不会因板材过薄导致硬件安装后出现形变，也不会因板材过厚增加机箱整体负重。垂直立面上预留了多组圆形通风开孔，开孔位置对应机箱后部散热风扇的安装位，

　　其中大尺寸圆孔适配120mm规格的轴流散热风扇，小孔组对应机箱扩展位的通风通道，立面侧边的长条格栅开孔是为PCI扩展设备预留的通风间隙，避免安装独立显卡、扩展卡后出现风道堵塞问题；水平底板上预留了风扇安装定位孔与硬件固定螺柱位，螺柱位的孔位公差控制在0.1mm以内，保证主板、硬盘托架等部件安装时对位准确，不会出现螺孔错位无法固定的问题。在实际装机应用场景中，这款金属板安装在机箱的后部内侧，垂直立面紧贴机箱后部框架，通过侧边的卡扣与螺丝孔位和机箱主体框架固定，水平底板承接主板托架的后部支撑力，当机箱竖立放置时，这块金属板可以分散主板、显卡等重型硬件的下压力，避免长期使用后主板托架出现下沉变形。设计过程中充分考虑了钣金加工的工艺可行性，

　　所有开孔均采用冲压一次成型，没有后续二次加工的工序，折弯边预留了足够的折弯余量，所有锐边都做了卷边钝化处理，避免装机过程中划伤操作人员或者割伤线材。安装边界方面，构件的整体外形尺寸适配常规MATX机箱的后部安装空间，垂直立面高度匹配机箱后部从底部到电源安装位下沿的距离，水平底板深度不超过机箱主板托架的后部延伸长度，不会和电源仓、硬盘架的安装位产生干涉，所有固定孔位的位置和机箱框架上的预装螺柱一一对应，不需要额外打孔修改即可直接装配。风道设计上，立面上的开孔位置和机箱后部风扇、侧面通风网孔形成贯通的散热通道，冷空气从机箱前部进入后，经过主板、显卡等发热部件，通过这块金属板上的开孔由后部风扇快速排出，避免热量在机箱内部淤积，

　　开孔的边缘做了翻边处理，既可以提升板材局部的结构强度，也可以引导气流方向，减少风阻产生的风噪。构件表面采用静电喷塑处理，涂层均匀覆盖所有表面，包括开孔内侧与折弯缝隙，避免长期使用后出现锈蚀掉漆的问题，喷塑后的表面绝缘性能达标，不会和硬件电路板接触造成短路风险。在结构补强设计上，折弯处的内侧没有做全切处理，保留了局部的连接筋，提升L型结构的抗形变能力，即使受到外力挤压，折弯角度也不会出现明显偏移，保证长期使用后的结构稳定性。
