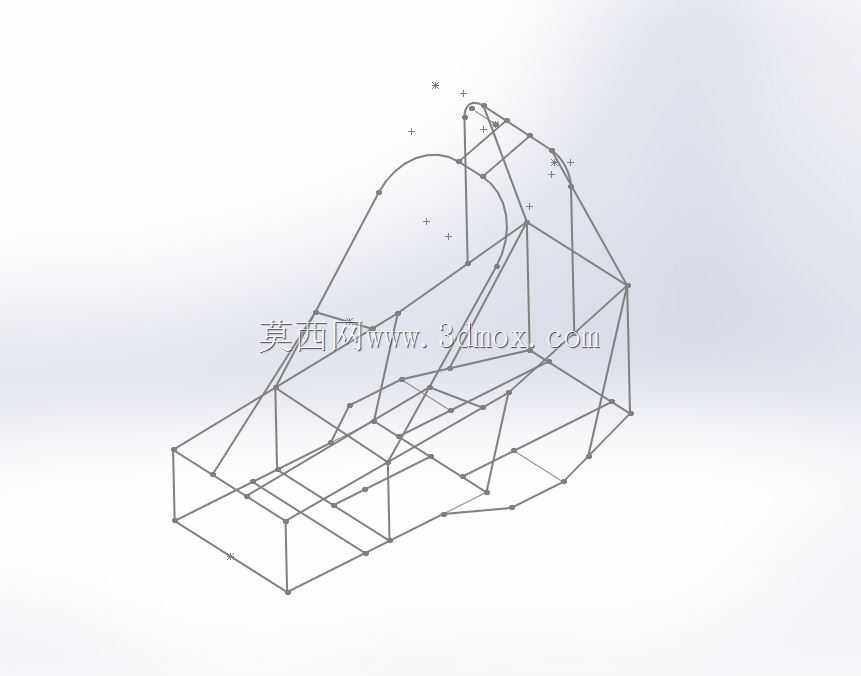

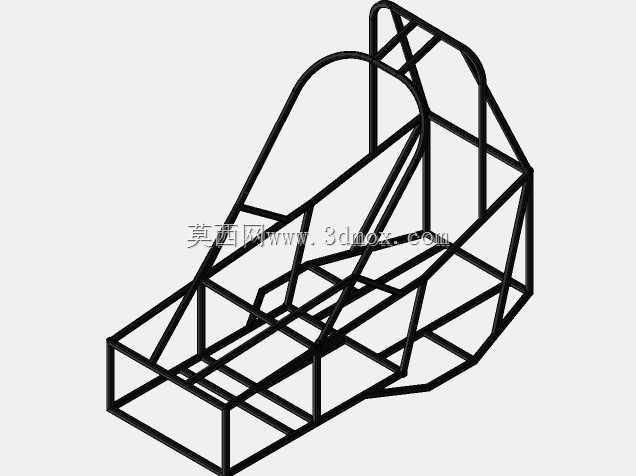

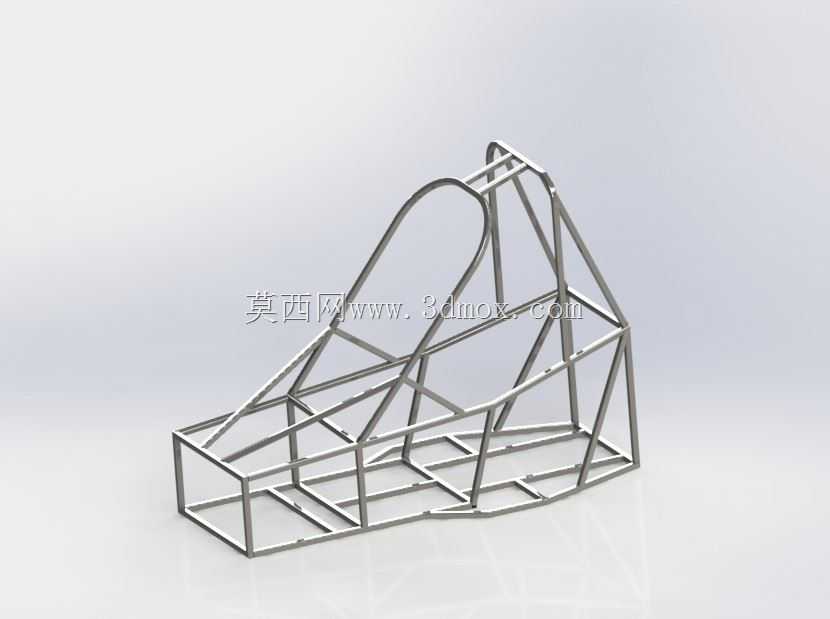

大学生方程式赛车钢管桁架式底盘结构

　　这套钢管桁架结构是方程式赛车的核心承载基体，所有赛车子系统都需要依托该结构完成安装定位，直接决定整车的动态响应特性与碰撞安全性能。在赛事实际应用场景中，该底盘需要承接动力总成、悬架系统、转向机构、制动单元、座椅及安全防护装置的全部载荷，在高速过弯、紧急制动、极限加速工况下，要保证结构变形量控制在设计阈值内，避免各子系统安装位出现位移偏差影响整车操控表现。

　　从设计思路来看，该结构采用空间桁架力学体系，通过不同规格的棒材管材拼接形成闭合传力路径，没有冗余的承载面，在保证结构刚度的前提下尽可能降低整备质量，这也是方程式赛车设计中“轻量化优先”原则的直接体现。设计过程中首先要确定硬点坐标：前后悬架的安装支点位置直接决定轮距、轴距、主销后倾、车轮外倾等底盘定位参数，这些硬点会作为桁架节点的核心定位基准，所有管材的排布都要围绕硬点展开，避免后续装配出现干涉。

　　在结构排布上，前部桁架预留了前悬摇臂、转向机、制动管路的安装空间，中部座舱区域按照人机工程要求留出了驾驶员坐姿空间，同时兼顾防滚架的结构要求——座舱周边的环形桁架是碰撞时的核心防护结构，管材规格要高于其他部位，保证侧碰、翻滚时的结构完整性，不会出现侵入座舱的变形。后部桁架主要承接动力总成与后悬的载荷，需要匹配差速器、驱动半轴、后摇臂的安装位，同时预留散热单元的布置空间。

　　从安装边界来看，该底盘的整体宽度需要匹配赛事规则要求的轮距上限，避免轮胎转向时与车架出现干涉；纵向长度上要平衡前后轴荷分配，通常设计时会将整车质心控制在前后轴之间偏前的位置，提升转向响应速度。所有管材的连接节点都采用焊接工艺，节点处要保证管材轴线交汇于一点，避免出现附加弯矩导致焊缝应力集中，对于悬架安装等受力较大的节点，还会额外增加加强筋片分散载荷。

　　实际使用中，该桁架底盘的扭转刚度是核心性能指标，足够的扭转刚度可以保证悬架系统的运动特性符合设计预期，不会因为车架变形导致四轮定位参数在动态工况下出现大幅波动，影响轮胎抓地力表现。设计时会通过力学仿真反复调整管材的排布角度与规格，在非主要传力路径上采用更小直径、更薄壁厚的管材降低重量，在主传力路径、碰撞吸能区域、安装硬点位置采用更高强度的管材，实现刚度、强度、重量三者的平衡。

　　不同于量产车的承载式车身结构，这种钢管桁架底盘不需要大型冲压模具，加工门槛低，结构调整灵活，非常适合小批量定制的赛事场景，在装配时所有子系统都可以通过焊接在桁架上的安装支架完成固定，后期维护调整时也可以通过局部切割、补焊的方式修改安装位，适配不同规格的零部件。需要注意的是，底盘前部的桁架结构同时承担正面碰撞的吸能功能，设计时会通过管材的有序溃缩吸收碰撞能量，避免冲击力直接传递到座舱区域，保护驾驶员安全。
