汽车通风打孔盘式制动盘结构设计

　　盘式制动器的核心制动盘部件，是乘用车、轻型商用车制动系统里直接决定制动效能与热稳定性的关键执行件，日常行驶中所有减速、驻车动作的制动力矩，最终都要通过制动片与该部件的摩擦作用转化为车辆的减速动能，其结构设计的合理性直接关联整车行驶安全边界。从实际装车场景来看，这类打孔通风制动盘多用于家用乘用车辆的前轮轴配置，部分性能取向的乘用车型会采用前后轮全配的方案，相比传统实心制动盘，其在连续制动工况下的热衰减控制能力有明显优势，能适配城市道路频繁启停、山区长下坡持续制动、高速行驶紧急减速等多场景的使用需求。

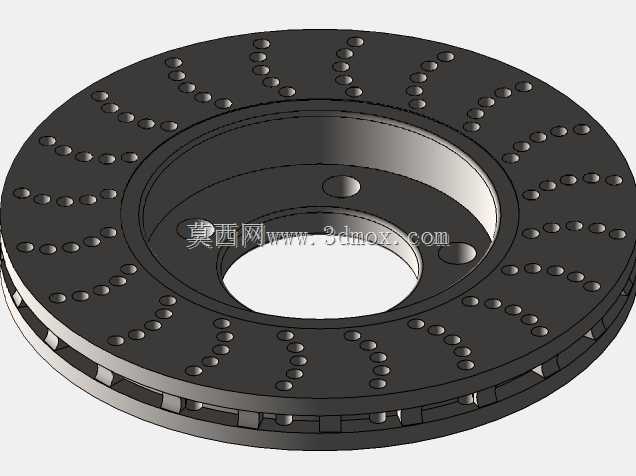

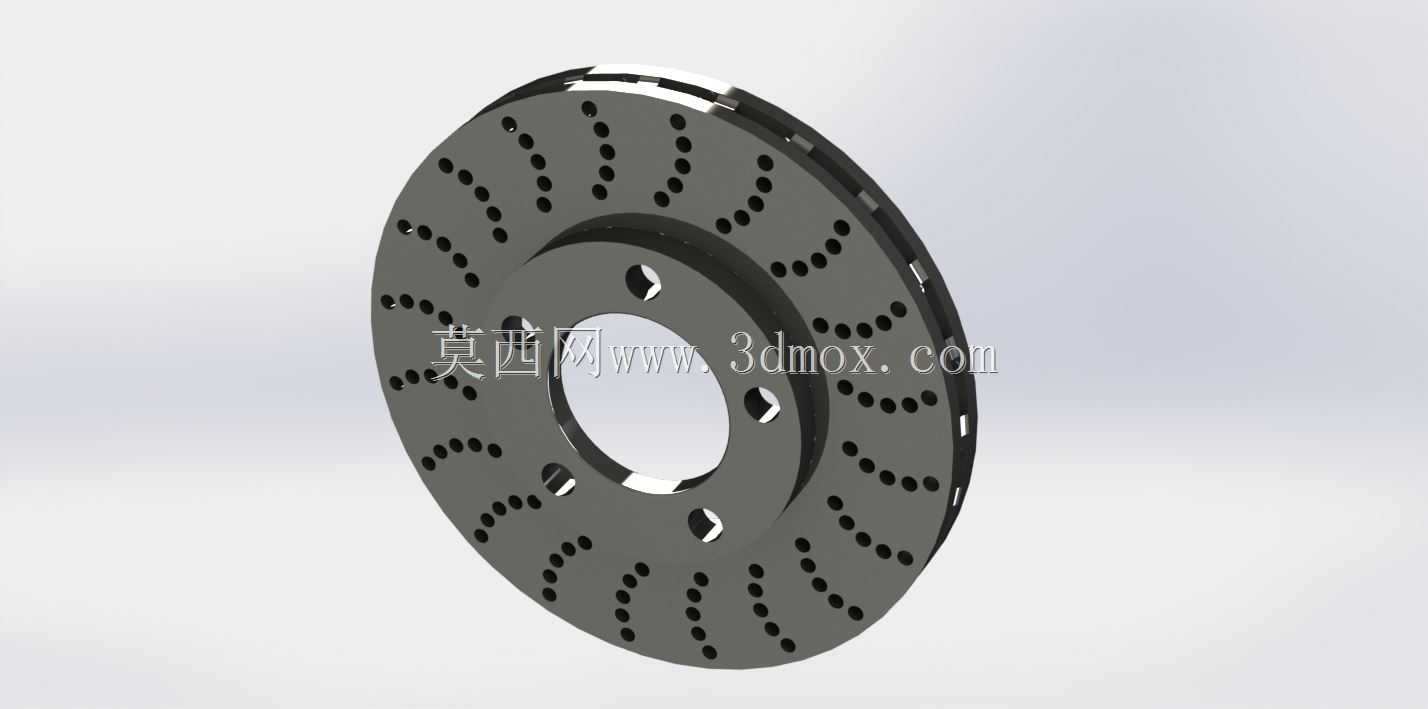

　　从结构设计逻辑来看，该制动盘采用双层盘体中间预留通风流道的基础架构，盘面沿周向均匀排布多组弧形散热钻孔，钻孔并非垂直盘面直通孔设计，而是顺着车辆行驶时的盘体旋转方向带有微小倾角，这样的设计一方面能在盘体高速旋转时形成主动导风效应，让外界冷空气顺着钻孔进入内部通风道，加速摩擦产生的热量向外散出，避免高温下制动片摩擦系数骤降引发的制动失效问题；另一方面，钻孔可以及时排走制动过程中摩擦片磨落的粉尘，以及雨天行驶时盘面附着的水膜，减少水滑效应带来的制动响应滞后问题，同时也能在一定程度上降低制动过程中摩擦产生的高频啸叫。

　　安装边界层面，盘体中心的定位孔与轮毂轴头采用过渡配合设计，周向均匀分布的四个螺栓过孔严格匹配轮毂螺栓的分布圆直径，安装时需保证盘体端面与轮毂轴头的贴合面平面度公差控制在0.02mm以内，避免装车后制动盘跳动量过大引发的制动踏板抖动、方向盘抖动等问题。盘体的摩擦环面厚度根据适配车型的整备质量设定，常规家用车型的摩擦面初始厚度一般在22mm-28mm区间，磨损极限厚度通常比初始厚度薄3mm-4mm，当盘体磨损到极限值时必须强制更换，避免结构强度不足引发制动盘碎裂风险。

　　设计过程中需要重点考量的参数还包括摩擦面的平面度、两摩擦面的平行度、盘体的静平衡量，这些形位公差直接决定制动过程的平顺性。为了兼顾散热效率与结构强度，通风道内部的散热筋采用弧形流线型设计，顺着旋转方向排布的散热筋既可以提升空气流通效率，也能在盘体受热膨胀时均匀释放热应力，避免局部应力集中导致的盘体翘曲变形。盘面的钻孔排布并非均匀等距设计，而是采用错频排布方案，避免制动片与钻孔周期性接触引发的共振问题，从根源上降低制动异响的发生概率。

　　在实际使用过程中，这类打孔通风盘相比普通实心盘的散热效率能提升30%以上，连续十次紧急制动后的盘面温度能比实心盘低80℃-100℃，能有效维持摩擦系数的稳定性，减少热衰退带来的制动距离延长问题。需要注意的是，钻孔结构在一定程度上削弱了盘体的整体结构强度，因此在材料选择上多采用高碳灰铸铁材质，通过调整碳、硅元素的配比提升材料的导热性与抗热疲劳性能，部分高性能车型还会在盘体表面做陶瓷化涂层处理，进一步提升摩擦面的耐磨性能与耐高温性能。

　　从三维建模的角度来看，搭建该模型时需要先确定轮毂安装面的基准平面，以中心孔轴线为旋转特征的中心轴，先绘制盘体的基础旋转轮廓，再通过阵列特征完成周向螺栓孔、散热钻孔的排布，通风道内部的散热筋需要通过扫掠特征结合周向阵列实现，建模过程中需要严格控制各特征的位置公差，尤其是螺栓孔的位置度、摩擦面的平面度参数，保证模型导出后可直接用于后续的工程图生成、有限元热结构耦合分析，以及制动系统的匹配校核工作。
