精密气动执行活塞杆组件结构设计

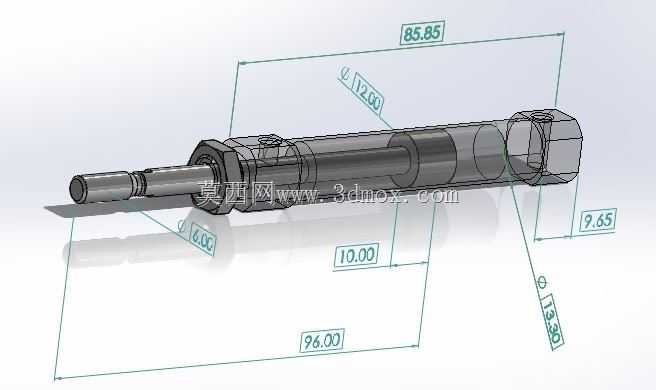

　　这款活塞杆组件主要适配小行程气动执行机构，常见于轻载自动化装配工位的直线驱动单元，比如电子元器件的压装工位、小型工装的夹紧驱动、检测设备的探针进给机构，这类场景对驱动件的径向跳动、行程重复定位精度有较高要求，不允许出现卡滞、爬行的工况问题。从结构设计来看，杆身采用分段变径设计，最左端的细径段是与负载端连接的安装位，做了扁位结构，方便配套扳手拧紧，避免安装时杆身跟转，相邻的轴肩位置是行程限位的贴合面，表面粗糙度控制在Ra0.8以内，保证硬限位接触时的耐磨性能，不会因为长期撞击出现台阶磨损导致行程偏移。中间的光杆段是活塞的配合安装位，直径公差严格控制在h6级，和活塞内孔的配合间隙控制在0.01-0.02mm之间，

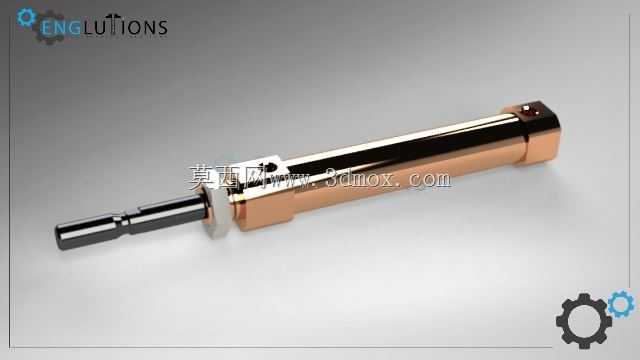

　　既保证活塞装配后不会出现径向窜动，又不会因为过盈配合导致活塞密封圈被切损。靠近右端的铜质套体是活塞的主体承载部分，外圆表面做了镜面抛光处理，和气缸内壁的配合间隙均匀，配套格莱圈密封后可以保证0.6MPa工作气压下的泄漏量控制在标准允许范围内，端部的径向小孔是密封圈的安装定位孔，避免活塞往复运动时密封圈出现周向转动导致密封失效。设计过程中优先考虑了安装边界的适配性，整体杆身的同轴度全段控制在0.02mm以内，安装时不需要额外做同轴度校正，直接穿入气缸端盖即可完成装配，右端的轴端做了C2倒角，方便装配时顺利导入端盖的导向套，不会刮伤导向套内部的防尘圈。杆身材质选用调质40Cr，表面做镀硬铬处理，铬层厚度0.03-0.05mm，

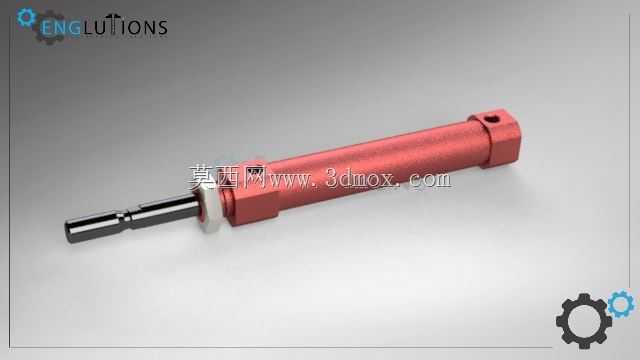

　　硬度达到HV800以上，长期往复运动不会出现表面拉伤，铜套部分选用锡青铜材质，自润滑性能优异，即使在短时间缺油的工况下也不会出现和缸壁的干磨咬合。在实际选型应用中，这款组件适配缸径12mm、行程40mm的迷你气缸，安装时需要注意左端连接位的负载对中，径向偏载不能超过5N，否则会加速导向套的磨损，缩短整体使用寿命，日常维护时只需要定期在杆身表面涂抹少量锂基脂，即可保证长期运行的顺畅性。结构上没有多余的冗余设计，所有台阶、倒角、退刀槽的尺寸都符合机械加工的工艺要求，普通数控车床即可完成全部加工工序，不需要定制特殊刀具，加工成本可控，适合批量配套生产。
