在自动化生产线、小型精密传动设备、非标专机的动力传递环节,正时皮带轮是保障同步传动精度的核心零件,区别于普通平带轮的摩擦传动逻辑,这类带轮依靠轮齿与同步带齿槽的啮合完成动力传递,不会出现打滑丢转的问题,能严格保证输入与输出端的传动比恒定,在需要精准相位匹配的工位上应用极广,比如包装设备的送料工位、小型加工专机的进给传动、3D打印设备的轴系传动、电子装配设备的工位切换结构里,都能看到这类零件的身影。

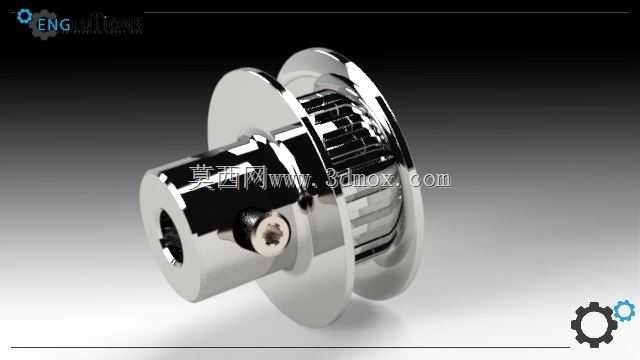

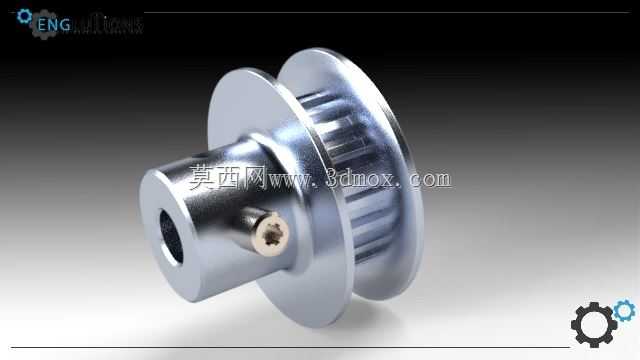

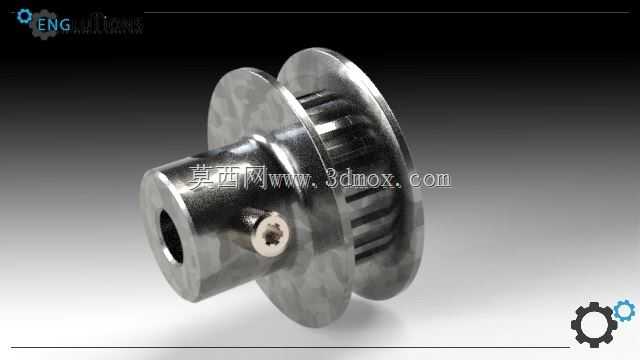

这款带轮采用了凸台一体式结构设计,轮毂部分做了加长处理,相比薄型片式带轮,加长轮毂能大幅提升与传动轴的配合接触长度,在传递扭矩时可以降低轴孔配合面的比压,减少长期交变载荷下的轴孔磨损,避免出现带轮晃动、传动精度下降的问题。轮毂侧面加工了径向的紧定螺钉安装孔,配套的内六角紧定螺钉可以直接顶在传动轴的定位平面上,安装时不需要额外加工轴端挡圈槽、也不需要搭配键连接就能完成轴向与周向固定,对于小扭矩、轻载的传动场景来说,这种固定方式装配效率极高,后期调整带轮的轴向位置也十分方便,只需要松开紧定螺钉就能滑动调整位置,适配不同中心距的安装需求。
带轮的轮齿部分采用了渐开线齿形设计,齿向做了微小的倒角处理,既可以降低同步带安装时的卡滞概率,也能减少传动过程中齿面与带齿的摩擦磨损,运行时的噪音比直边齿形的带轮更低。轮体两侧设置了高出齿顶的挡边结构,这部分结构的作用是防止同步带在高速运转时出现轴向窜动、脱带的问题,尤其是在中心距较长、带体张紧力存在小幅波动的传动结构里,双侧挡边能大幅提升传动的可靠性,不需要额外加装带体导向结构。
从安装边界来看,这款带轮的轴孔为通孔设计,适配常见的圆柱形传动轴,安装时需要注意轴的插入深度不能超过轮毂的总长度,避免轴端顶到带轮外侧的挡边影响转动;紧定螺钉的顶紧位置需要提前在传动轴上加工出小平面,不能直接顶在光滑的圆柱轴面上,否则大扭矩传递时会出现相对滑动,导致传动相位偏移。带轮的齿顶圆、齿根圆尺寸都严格匹配对应型号的同步带参数,选型时需要确认适配的同步带节距、带宽,保证带宽略小于两轮挡边之间的净宽度,避免带体与挡边发生持续摩擦。
设计这类带轮的时候,首先要根据传动系统的计算扭矩、额定转速确定带轮的齿型与齿数,齿数选择不能过少,否则会让同步带的包角过小、带齿啮合数量不足,容易出现跳齿问题;也不需要盲目选择过多齿数,不然会增大带轮的整体外径,提升传动结构的整体占用空间。轮毂的长度设计需要结合轴径来确定,一般来说轮毂长度不小于1.2倍轴径的时候,配合的稳定性就能满足大部分轻载场景的需求;紧定螺钉的规格选择也要匹配轴径大小,轴径在8-15mm区间时采用M4或者M5的紧定螺钉即可,过大的紧定螺钉会削弱轮毂的结构强度,过小则顶紧力不足容易松脱。
材质方面这类带轮常采用铝合金或者45号钢加工,铝合金材质重量轻、转动惯量小,适合高速运转的轻载传动场景;45号钢材质强度更高,适合扭矩更大、启停更频繁的传动工位,加工完成后齿面做发黑或者阳极氧化处理,能提升表面耐磨性能,延长使用寿命。实际装配时需要保证两个配对带轮的端面共面度,偏差不能超过1度,否则会导致同步带单侧受力,加剧带体磨损,甚至出现脱带问题;张紧力调整也要控制在合理区间,张紧力过大会增大轴承受力,提升运转阻力,张紧力过小则容易出现跳齿、传动精度不足的问题。
