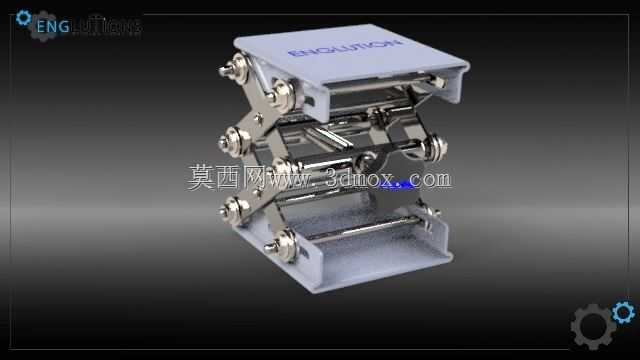

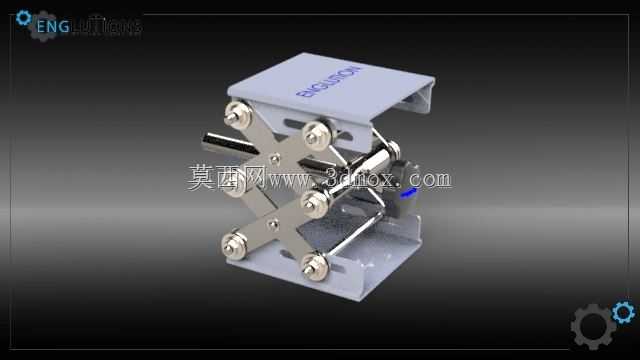

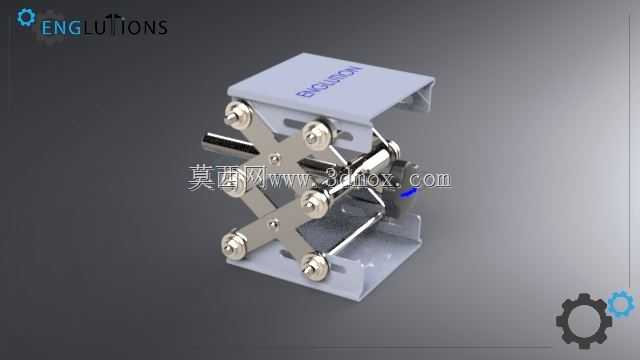

剪叉式螺旋升降支撑工作台结构设计

　　在实验室小型仪器调平、精密工装定位、轻型工件装配工位的作业场景里，这类剪叉结构的螺旋升降支撑台一直是适配性极强的辅助工装，区别于液压类升降装置的密封依赖、气动升降的气源配套要求，纯机械螺旋传动的结构完全不需要额外动力源配套，仅靠手动操作螺旋副就能完成高度调节，在无气源无电力的野外临时作业、无尘车间无油路污染要求的工位里，这类装置的适配优势非常明显。从结构逻辑来看，这套剪叉支撑结构采用多组交叉铰接的剪臂作为承重传力单元，上下两端分别连接顶部承载平台与底部安装基座，剪臂的铰接点采用销轴配合轴套的连接形式，既保证剪臂开合过程的转动顺畅度，也能在长期承重工况下减少铰接位置的磨损量，避免升降过程出现卡滞、晃动的问题。

　　螺旋传动副布置在剪叉机构的中部铰接端，转动螺旋杆时，会带动两组对称布置的铰接滑块沿杆身轴向做相向或反向运动，以此驱动剪臂的开合角度变化，最终实现顶部平台的垂直升降，这种传动形式具备反向自锁特性，也就是说当停止转动螺旋杆后，平台的高度位置会自动锁止，不需要额外增加锁紧定位结构，就能保证承载状态下不会出现自行下滑的问题，安全冗余度完全覆盖轻型承载的作业需求。顶部承载平台采用平板式结构，台面做了平整化处理，边缘设置有限位挡边结构，放置在台面上的工件、仪器不会因为轻微的位置调整出现滑落问题，平台与剪臂顶端的连接采用铰接配合，保证升降过程中台面始终保持水平状态，不会随着剪臂角度变化出现倾斜。底部基座的尺寸与顶部平台对应，底面做了防滑处理，

　　放置在平整作业面上时不会因为螺旋杆的操作扭矩出现整体滑移，基座上预留的安装孔位也支持将整个工作台通过螺栓固定在专用作业台架上，满足固定工位的长期使用需求。设计过程中，剪臂的板材厚度、铰接销轴的直径都经过承重校核，在额定承载范围内，剪臂的形变控制在允许范围内，不会因为长期承重出现永久变形；螺旋副的螺距选择兼顾了调节效率与调节精度，转动一圈对应的平台升降量控制在合理区间，既不会因为螺距过大导致微调精度不足，也不会因为螺距过小导致大行程调节需要转动过多圈数影响操作效率。从安装边界来看，这套升降台在最低位时整体高度较低，能够适配低矮空间的放置需求，升到最高位时的行程覆盖常规轻型作业的高度调节范围，整体外形尺寸控制在桌面级设备的范畴内，

　　不需要占用过大的作业空间，不管是放置在实验台、装配钳工台还是临时作业的桌面上都能适配。在实际使用过程中，这类升降台除了单独作为支撑工装使用，也可以集成到小型专用设备里作为高度调节模块，比如小型检测设备的高度适配工位、光学实验的支架调平单元、轻型工件的焊接定位辅助支撑，都可以直接采用这套成熟的剪叉螺旋升降结构，不需要从零开始做传动结构的验证，能够大幅缩短专用工装的设计周期。结构上没有复杂的异形零件，大部分构件都是板材冲压、型材切割与标准紧固件装配，加工难度低，后期维护也只需要定期在铰接销轴位置、螺旋传动副位置添加润滑脂，就能保证长期的操作顺畅度，不存在易损的密封件、电子元件，使用寿命远高于同行程的动力类升降装置，在低频次高度调节、轻型承载的作业场景里，投入成本与使用可靠性的平衡优势非常突出。
