精密十字轴式万向传动接头结构设计

　　在各类需要变角度传递旋转扭矩的机械传动场景中，这类十字轴式万向接头是应用极为广泛的核心连接部件，从轻工纺织设备的导辊传动、机床进给机构的动力衔接，到小型自动化生产线的工位动力传输，甚至部分农用机械、园林工具的动力输出端，都能见到这类结构的身影。它的核心作用是在两根轴线不共线、或者工作过程中两轴轴线夹角会发生动态变化的轴系之间，稳定传递旋转运动与扭矩，弥补安装误差带来的轴系不对中问题，同时补偿设备运行过程中因机架振动、部件形变产生的轴线偏移，避免轴系因刚性连接产生额外的弯曲应力，延长整套传动系统的使用寿命。

　　从结构设计逻辑来看，这款接头采用了经典的十字轴万向节核心结构，两端为带内孔的圆柱连接端，内孔可根据配套轴端的形式设计为光孔、键槽孔或者顶丝锁紧结构，方便与不同规格的传动轴快速装配。中间的十字轴组件是实现变角度传动的核心，四个轴颈分别与两端叉形接头的轴承位配合，装配后可实现两个方向的角度摆动，单节接头的允许工作夹角通常在15°到45°之间，能够覆盖绝大多数工业场景下的轴系偏角补偿需求。设计过程中需要重点关注十字轴轴颈的接触应力分布，以及叉形接头的叉臂强度，因为在传递额定扭矩时，十字轴与叉臂的配合位置是应力集中最明显的区域，需要通过合理的圆角过渡、材料热处理工艺来提升部件的抗疲劳性能，避免长期交变载荷下出现断裂失效。

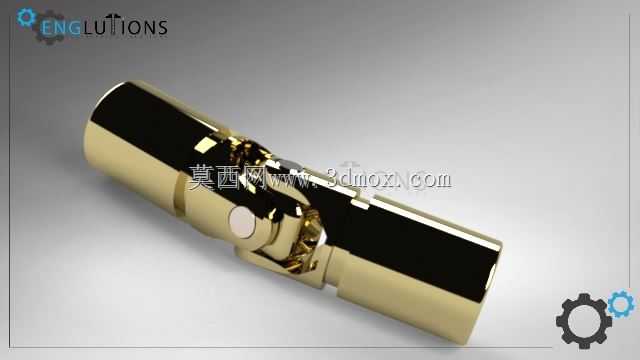

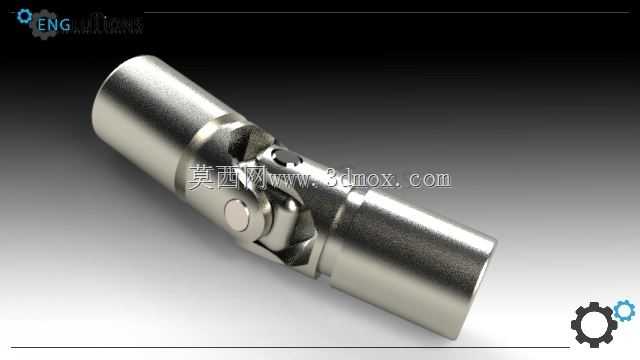

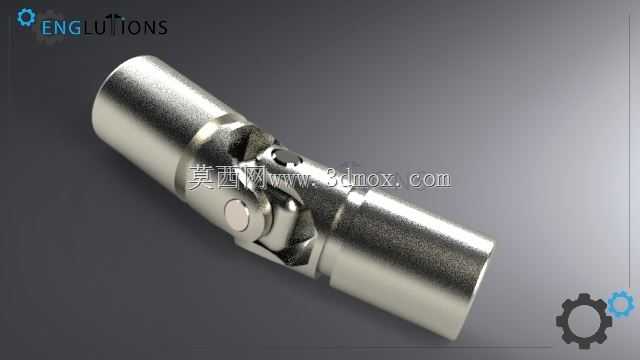

　　外形与安装边界方面，这款接头整体为对称式圆柱结构，两端连接端的外径保持一致，整体外轮廓没有突出的尖锐结构，安装时不需要预留过大的周边避让空间，适合在设备内部紧凑的安装腔体内布置。两端的连接内孔同轴度在设计时需要严格控制在合理公差范围内，避免装配后出现传动卡滞、运转抖动的问题。十字轴的轴向定位采用了孔用挡圈或者端盖压装的形式，既保证十字轴不会在运转过程中脱出，又能预留微小的轴向间隙，补偿温度变化带来的部件热胀冷缩量，避免运转过程中出现卡涩。表面处理采用了金属镀覆工艺，既提升了部件的防锈耐腐蚀能力，也让配合面的粗糙度达到装配要求，降低运转过程中的摩擦损耗。

　　实际选型应用时，需要根据传递的额定扭矩、最高工作转速、两轴的最大工作夹角来匹配对应规格的接头，当单节万向接头无法满足大角度传动或者等速传动需求时，还可以将两个同规格的万向接头通过中间轴串联使用，实现等角速度传动，满足高精度传动场景的使用需求。这类接头在装配时需要注意定期对十字轴的配合位置补充润滑脂，减少配合面的磨损，尤其是在高转速、连续运转的工况下，良好的润滑能够大幅降低部件的温升，提升整体传动效率，延长维护周期。不同于刚性联轴器，这类万向接头不具备过载保护能力，所以在冲击载荷较大的场景下使用时，需要在传动链中额外配置过载保护结构，避免过大的冲击扭矩损坏十字轴或者叉形部件。
