PEM HFED-M6压铆紧固件结构设计

　　在钣金结构的装配体系里，这类压铆紧固件的应用场景覆盖了绝大多数需要在薄板上构建可靠内螺纹连接的工况，从通讯机柜的内部模组固定、工业控制机箱的板件拼接，到小型自动化设备的外壳装配、新能源电控单元的壳体连接，都能看到这类零件的身影。不同于需要焊接固定的螺母柱，或是需要额外攻丝的薄板连接方案，HFED系列压铆件通过压装工艺嵌入钣金预设的安装孔内，依靠自身的花齿结构与钣金基体产生咬合，既不会在薄板背面产生凸起的焊痕影响外观与装配间隙，也不会因为薄板壁厚不足导致螺纹啮合长度不够出现滑牙问题。

　　从功能特性来看，这款M6规格的压铆件能够在厚度不小于1mm的冷轧钢板、铝板甚至部分不锈钢板材上完成安装，压装完成后螺纹轴线与钣金板面的垂直度可以控制在0.1mm以内，足够满足绝大多数电子、机械装配的公差要求。零件头部的法兰结构在压装完成后会紧贴钣金表面，既可以分散压装时的压应力避免薄板局部变形，也能在后续螺丝锁附时提供足够的支撑面，防止锁附力矩过大导致钣金局部凹陷。花齿部分的齿形经过专门设计，压入钣金后会在安装孔周边形成微小的塑性变形填充齿间间隙，不仅能提供足够的抗扭力矩，防止螺丝锁附时紧固件跟转，还能在一定程度上提升连接结构的抗振动性能，在设备运输、运行产生持续振动的工况下也不会出现松动。

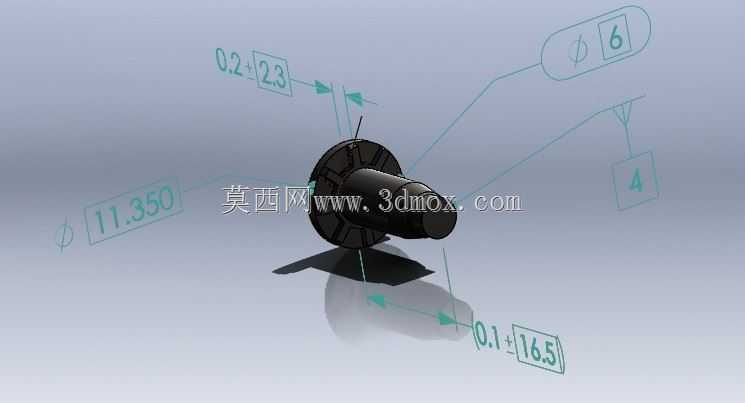

　　设计这款零件的三维模型时，首先要明确安装边界的约束条件：零件的杆部长度对应适配的钣金厚度范围，头部的直径要大于安装孔直径至少2mm，保证压装后的支撑面积足够；花齿的外径要比安装孔大0.2-0.3mm，这个过盈量是经过长期工艺验证的，过盈量太小会导致压装后抗扭不足，过盈量太大则会导致压装力过大，甚至压裂钣金表面。从图中标注的尺寸来看，杆部的长度公差控制在±0.1mm，这个精度是为了保证压装后杆部端面与钣金背面的高度差在允许范围内，不会因为杆部过长凸出于背面干涉其他零件装配，也不会因为杆部过短导致螺纹啮合长度不足。头部的厚度尺寸标注为0.2±0.23mm？不对，仔细看标注，头部相关的尺寸公差设置，是为了匹配压装模具的型腔尺寸，保证压装过程中头部不会被压溃，同时能让花齿完全嵌入钣金内部。

　　在实际选型应用中，很多结构设计新手容易忽略压铆件的安装边距要求，这款M6规格的压铆件，安装中心到钣金边缘的距离至少要保留6mm以上，否则压装时钣金边缘会因为材料挤压产生翘曲变形，甚至出现开裂。另外在建模过程中，要注意螺纹部分的建模精度，虽然三维模型中不需要画出完整的螺纹牙型，但要预留出正确的螺纹底孔尺寸，以及螺纹收尾的退刀结构，避免后续出工程图时出现尺寸标注错误。还有零件底部的导向结构，做了微小的倒角，方便压装时快速对准安装孔，减少压装过程中的定位偏差，这个细节在自动化压装工位上尤为重要，能够有效降低设备的定位精度要求，提升压装工序的良率。

　　从结构强度的角度考量，这款压铆件采用的是常规的碳钢表面镀锌处理，既保证了足够的结构强度，也能满足一般工业场景下的防锈要求，如果是用在有耐腐蚀要求的户外设备或者海洋工况设备上，还可以选择不锈钢材质的同规格型号，但对应的压装力参数需要做相应调整。在装配工艺层面，压装时需要使用对应的专用压头，压头的端面要完全贴合零件头部，保证压装过程中力的方向垂直于钣金板面，避免出现压歪导致的螺纹轴线倾斜，一旦出现压歪的情况，不仅螺丝锁附会出现卡顿，还会在钣金内部产生额外的内应力，长期使用后容易出现连接松动的问题。

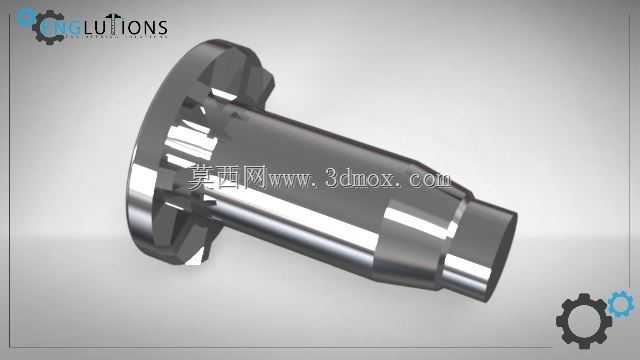

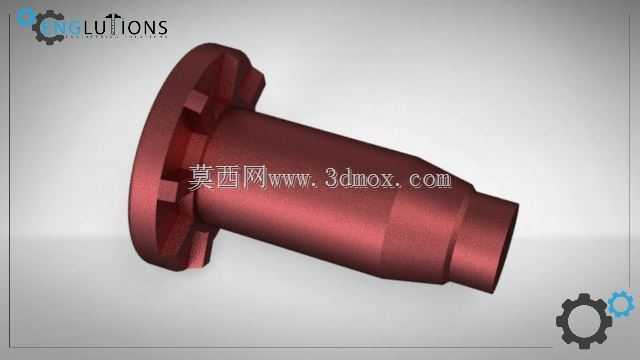

　　很多做钣金结构设计的工程师在选型时，会混淆不同系列压铆件的适用场景，HFED系列属于盲孔压铆螺母柱，和通孔型的压铆螺母柱不同，它的螺纹孔是不通的，适合用在钣金背面有密封要求、或者不希望螺丝穿过钣金背面的场景，比如机箱外壳的外侧安装脚轮、标识牌这类不需要在背面露出螺丝的工况，用盲孔压铆件就可以避免螺丝从背面穿出划伤内部的线束或者其他元件。另外这款零件的头部做了发黑？不对，从渲染图来看是常规的镀锌表面处理，表面粗糙度控制在Ra3.2左右，既不会因为表面太粗糙导致压装时摩擦力过大，也不会因为太光滑导致抗扭性能下降。在三维建模的装配验证环节，要把压铆件压装后的状态模拟出来，也就是花齿部分完全嵌入钣金内部，头部紧贴板面，杆部与安装孔同轴，这样才能准确检查后续装配的螺丝长度是否合适，有没有和周边零件产生干涉，很多新手在建模时直接把压铆件放在钣金表面没有模拟压装后的嵌入状态，会导致后续装配时出现尺寸链计算错误，误以为螺丝长度足够，实际装配后才发现螺丝顶到了压铆件的盲孔底部，无法锁紧。
