电脑主机CPU轴流散热冷却风扇结构

　　日常做消费电子结构设计时，CPU散热风扇是绕不开的标准部件，这类轴流冷却风扇的核心作用是通过定向气流带走CPU散热器鳍片上积聚的热量，避免处理器因过热触发降频甚至硬件损坏，除了台式电脑主机，工控机、服务器、嵌入式计算设备、大功率电源模块里也能见到同结构不同尺寸的同类产品，是电子设备热管理系统里最基础也最核心的风冷执行部件。

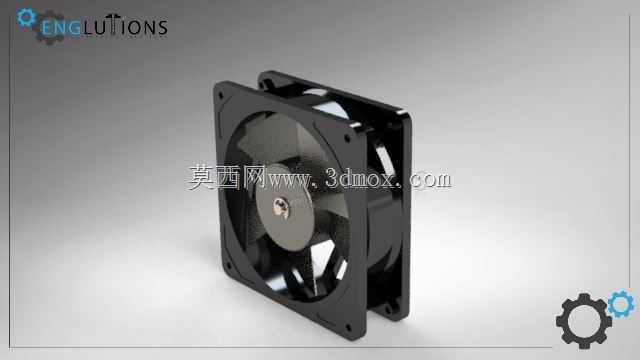

　　做这个风扇的三维结构时，首先要卡准安装边界的尺寸公差，常规台式机用的80mm规格风扇，外框是正方形注塑结构，四个角预留的安装孔位中心距必须严格匹配散热器、机箱风扇位的通用安装标准，孔位周边做局部加厚处理，避免自攻螺丝锁附时出现注塑件开裂的问题，外框的厚度方向要预留足够的走线空间，同时不能和机箱内的内存、显卡散热装甲产生结构干涉，很多新手建模时容易忽略外框边角的R角处理，实际量产时直角注塑件容易出现应力集中，跌落测试时边角碎裂的概率会高很多。

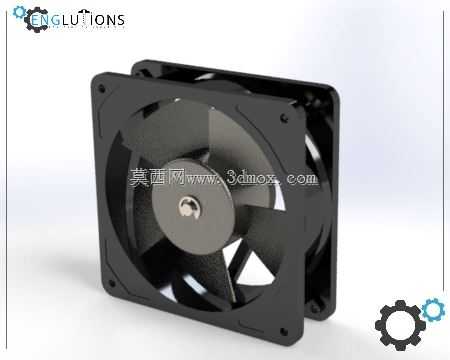

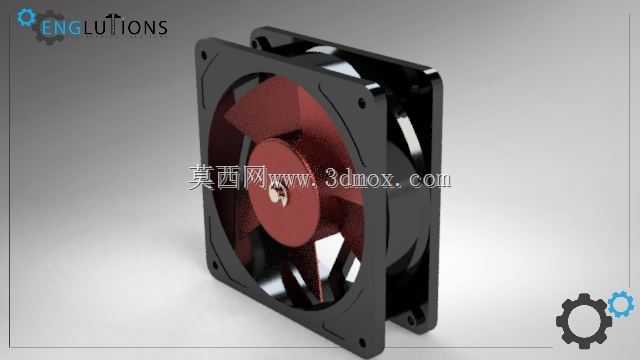

　　扇叶的设计是整个风扇的核心，这个模型里的七叶后掠式扇叶结构，是兼顾风量和风噪的成熟方案，做扇叶曲面时要注意叶根到叶尖的扭角渐变，叶根处扭角更大，能带动靠近轴心区域的气流减少紊流，叶尖处扭角收小，降低切割空气时产生的高频噪音，扇叶和外框内壁的间隙要控制在0.5-1mm之间，间隙过大会产生回流损失风量，间隙过小则容易因为扇叶动平衡偏差出现擦框异响。扇叶中心的轮毂部分要预留电机安装位，内部的卡扣结构要和直流无刷电机的定子外壳精准配合，轮毂表面做同心圆纹理，既可以提升注塑时的熔体流动性，也能在视觉上掩盖轮毂表面的缩水痕。

　　外框的进风侧做了一圈导流倒角，能引导周边气流更顺畅地进入扇叶工作区域，减少进风侧的风阻，出风侧则做了平直的边框结构，方便和散热鳍片、防尘网等部件贴合安装，避免气流从侧边泄漏。外框上预留的导线槽是藏在边框加强筋内部的，不会凸出于外框表面影响安装平整度，导线出口处做了防拉脱的卡扣结构，避免组装拉扯时把内部电机接线扯断。

　　实际选型应用时，这类风扇的安装方式有两种，一种是通过橡胶减震钉固定在机箱风扇位，橡胶件能吸收扇叶转动时产生的微幅振动，避免振动传递到机箱钣金上产生共振噪音；另一种是通过自攻螺丝直接锁在CPU塔式散热器的鳍片支架上，此时要注意螺丝长度不能穿透支架碰到鳍片，否则会影响鳍片的散热效率。做结构验证时，还要模拟风扇全速运转时的振动模态，确保扇叶的固有频率避开电机的转动频率区间，避免出现共振放大的问题，同时要校核外框的结构强度，确保在运输跌落、长期高温工作环境下，外框不会出现形变导致扇叶卡滞。

　　很多人做这类风扇建模时只会做外观曲面，忽略了内部的结构细节，比如电机定子的安装定位柱、轴承位的同轴度公差、扇叶和电机轴的配合过盈量，这些细节恰恰是结构设计时最需要关注的部分，同轴度偏差超过0.1mm就会导致风扇转动时抖动明显，噪音和使用寿命都会大幅下降。另外扇叶做动平衡时的配重槽一般设计在轮毂内侧，建模时也要预留对应的结构位置，方便量产时做动平衡校正，避免后续改模增加成本。
