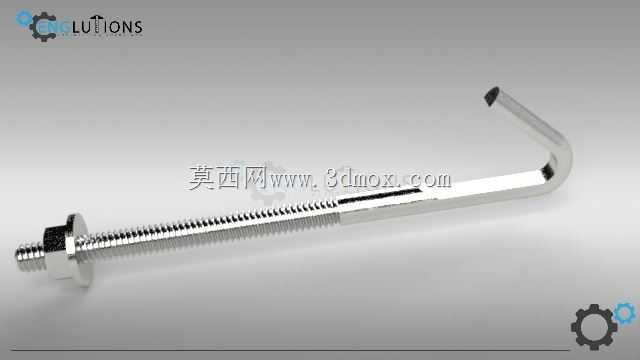

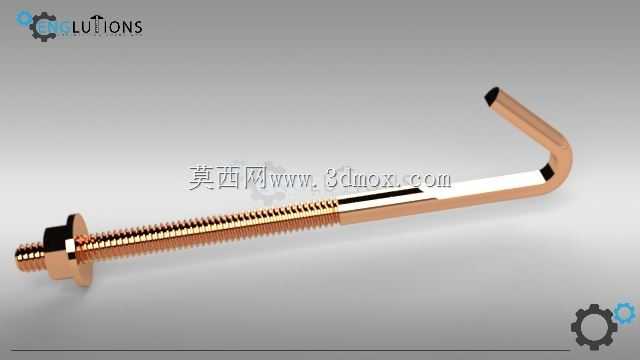

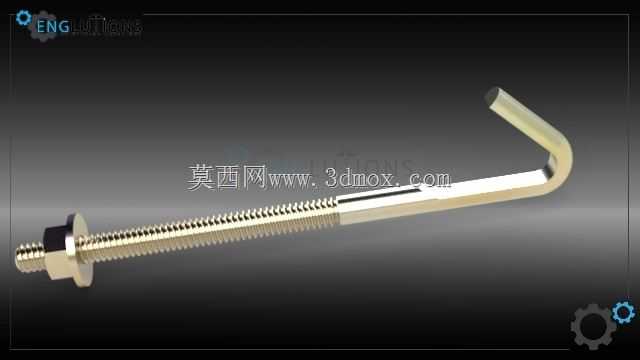

带弯柄结构的压紧螺栓紧固连接件

　　这类带弯折柄部的压紧螺栓，和常规外六角、内六角螺栓的应用场景有明显区别，常规螺栓多依赖扳手等工具施加拧紧力矩，而这款的弯柄结构允许操作人员直接徒手完成锁紧与松开动作，在需要频繁拆装、快速压紧的工位上实用性极强。在工装夹具领域，这类零件常被用于小型焊接工装、检具的快速压合环节，比如薄壁冲压件的定位装夹，操作人员不需要额外找工具，扳动弯柄就能带动螺纹段旋转，将压片压紧在工件表面，相比快夹钳的结构，它的压紧行程更长，适配不同厚度的工件装夹需求，而且螺纹配合的自锁特性，能避免设备运行过程中因为振动出现松脱的问题。从功能特性来看，螺栓头部带一体式法兰面，这个结构相当于集成了平垫圈的作用，压紧时法兰面能增大与被连接件的接触面积，

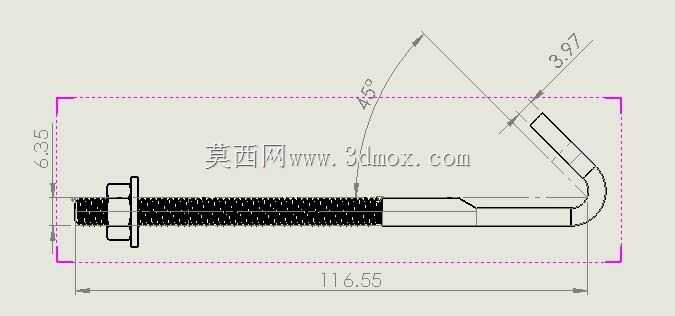

　　降低接触面的压应力，避免软质工件比如铝件、塑料件表面被压出印痕，同时法兰面的存在也能在一定程度上起到防松的效果，不需要额外加装垫圈就能满足常规工况的使用要求。柄部的弯折角度经过设计，既保证徒手扳动时有足够的力臂长度，不需要施加过大的手动力就能达到足够的压紧力，又不会因为柄部过长导致安装后占用过多周边空间，避免和设备上的其他零部件产生运动干涉。设计这类零件的时候，首先要确定螺纹段的公称直径和螺距，根据需要的压紧力选择匹配的螺纹规格，比如常规小型工装用M6、M8的规格就能满足大部分场景的压紧需求，螺纹段的长度要根据被压紧件的总厚度、法兰面厚度、锁紧后的预留螺纹长度综合计算，保证拧紧后螺纹末端有足够的啮合长度，

　　不会出现滑牙或者啮合不足的问题。弯柄部分的直径不需要和螺纹段一致，通常会略小于螺纹大径，在保证扳动时的结构强度、不会出现弯曲变形的前提下，适当减小柄部直径能减轻零件整体重量，也能降低加工时的材料损耗。弯折处的圆角是设计时需要重点关注的细节，不能做成直角弯折，否则热处理或者受力时弯折位置会出现应力集中，长期反复扳动容易出现断裂问题，圆角半径通常取柄部直径的0.5到1倍，能有效分散应力，提升零件的疲劳强度。安装边界方面，这类螺栓的安装孔通常是光孔，孔径比螺纹大径大0.2到0.5mm，保证螺栓能顺利穿过安装孔，法兰面的贴合面需要保证一定的平面度，避免压紧时法兰面出现偏斜，导致压紧力不均匀，甚至出现螺栓受附加弯矩的情况。

　　弯柄的转动范围内不能有其他障碍物，要预留出足够的操作空间，保证操作人员能顺利扳动柄部完成锁紧和松开动作，通常在弯柄的最终锁紧位置和松开位置，都要预留至少10mm的操作间隙，避免操作时手指被周边结构磕碰。在实际设备维护中，这类压紧螺栓因为经常被徒手操作，螺纹部分容易沾染车间内的切削液、铁屑等杂物，定期清理螺纹上的杂物并涂抹少量润滑脂，能保证螺纹转动顺畅，避免出现卡滞的问题，弯柄部分如果是用于经常接触操作人员的场景，表面可以做滚花或者钝化处理，提升操作时的摩擦力，同时避免锐边划伤手部。和常规标准螺栓相比，这种异形结构的压紧螺栓属于定制化的紧固零件，没有完全对应的国标标准件，所以在设计时需要结合具体的使用场景确定各个尺寸参数，不能直接照搬标准件的尺寸，比如在空间受限的工位上，可以适当缩短弯柄的长度，同时适当增大螺纹的螺距，这样转动相同角度时螺栓的行进距离更大，能更快完成压紧动作，弥补力臂缩短带来的操作力增大的问题。如果是用于有防腐要求的工况，比如户外设备、食品加工设备，还需要根据使用环境选择对应的表面处理方式，或者采用不锈钢材质加工，避免零件生锈影响正常使用。
