起重连接用旋转吊环结构设计

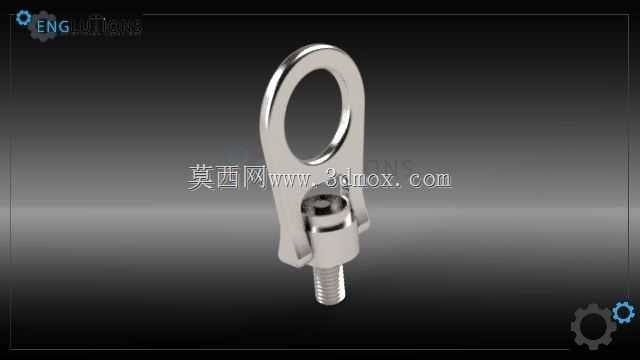

　　在车间重型零部件转运、户外设备吊装、工装夹具挂载这类需要频繁做垂直起吊、带角度斜拉的作业场景里，连接吊环是直接决定吊装安全冗余的核心受力配件，它不像普通螺栓吊点只能承受垂直方向的静载荷，要适配起吊过程中吊索角度变化、工件轻微转动带来的多方向受力，避免吊点处出现应力集中断裂的风险。做这个吊环的结构设计时，首先要把受力路径捋顺：顶部的环形挂点是直接和卸扣、吊装带接触的部位，环体内侧做了圆弧过渡处理，没有尖锐棱角，既不会割伤吊装带的编织层，也能让挂接的索具在受力时自然滑动到环体受力最优的中心位置，不会出现偏载。环体下方和基座的连接部位做了可旋转的铰接结构，这个结构是整个吊环的核心设计点，它允许环体在360度水平方向自由转动，

　　同时能在一定角度范围内做俯仰摆动，当起吊过程中工件需要调整姿态、或者吊索出现斜拉角度时，环体能自动跟随受力方向调整角度，不会让连接螺纹处承受额外的弯曲力矩，从根源上避免了刚性吊点常见的螺纹根部断裂问题。下方的外螺纹连接段是和被吊工件做固定的部位，螺纹规格要匹配常见的设备吊装孔标准，螺纹长度做了严格控制，既保证拧入工件后有足够的啮合牙数来承受额定载荷，又不会因为螺纹过长导致拧入后顶到工件内部的空腔结构，安装时不需要额外加工沉孔来避让多余的螺纹段。基座和螺纹段衔接的位置做了加大的承压法兰面，法兰面是平整的精加工面，拧入工件后能和工件表面完全贴合，把吊环承受的拉力均匀分散到工件的安装面区域，不会因为局部压应力过大压伤工件表面，

　　也能避免吊环安装后出现歪斜。从安装边界来看，这个吊环的整体外轮廓做了紧凑化处理，环体的宽度、基座的直径都控制在合理范围，安装后不会和工件周边的凸台、管线、结构件发生干涉，哪怕是在设备侧壁、工装框架这类安装空间比较局促的位置，也能顺利完成装配。设计时还特意做了受力的冗余校核，环体的截面直径、铰接销轴的直径、螺纹的小径尺寸都按照额定载荷的5倍安全系数做计算，哪怕出现瞬间的冲击载荷，也不会出现塑性变形或者断裂。铰接部位的配合间隙做了精准控制，既保证转动和摆动的灵活性，不会因为锈蚀或者轻微变形就卡滞，又不会因为间隙过大出现吊点晃动的问题。表面处理上，整体做了防锈镀层，能适应车间潮湿环境、户外轻度腐蚀环境下的长期使用，

　　不会因为锈蚀导致铰接部位卡死、或者螺纹锈死无法拆卸。在实际选型使用时，要注意这个吊环的额定载荷是针对垂直起吊的工况，如果是做45度以内的斜拉，载荷要按照对应折减系数计算，超过角度的斜拉不建议使用，同时安装时要保证螺纹完全拧入，法兰面和工件表面完全贴合，不能在法兰面和工件之间垫垫片，否则会导致受力面不平整，出现附加的弯曲应力。和普通的固定式吊环螺栓相比，这种可旋转的连接吊环适配性更强，不管是模具吊装、重型机架转运、还是设备安装时的临时吊点，都能稳定发挥作用，不需要因为吊索角度问题反复调整吊点位置，能有效提升吊装作业的效率，同时降低吊点断裂的安全风险。建模的时候，每个部位的圆角、倒角都按照实际加工工艺做了还原，比如环体和基座衔接处的应力释放圆角、螺纹端部的导向倒角、法兰面的边缘倒角，这些细节不是为了外观好看，而是为了避免加工和热处理过程中出现应力集中，同时安装时能顺利导入螺纹孔，不会刮伤工件的安装面。
