销式黄油嘴润滑接头结构设计

　　在各类需要周期性加注润滑脂的机械运动副场景中，销式黄油嘴是承担润滑介质导入通路的核心小部件，从工程机械的铰接销轴、农用机械的转动连接位，到机床导轨副、汽车底盘悬挂球头，都能见到这类注油接头的应用。不同于直通式压注油杯的结构，销式黄油嘴的设计核心是通过侧置的销式卡位结构，实现注油时的快速对接锁定，同时在非注油状态下依靠内部的止回结构阻断润滑脂回流，避免外界粉尘、水汽顺着注油通道进入摩擦副内部，造成磨粒磨损。

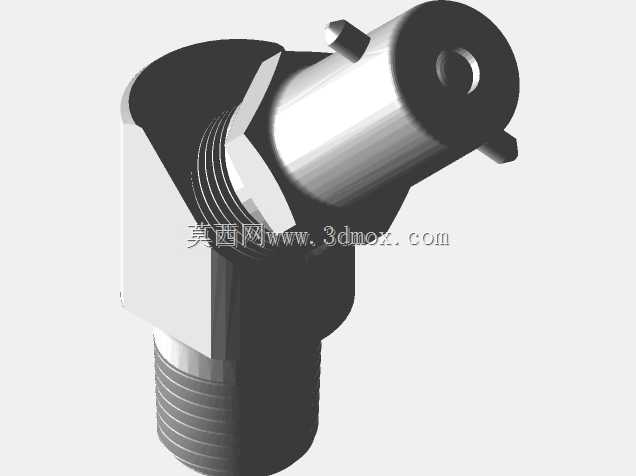

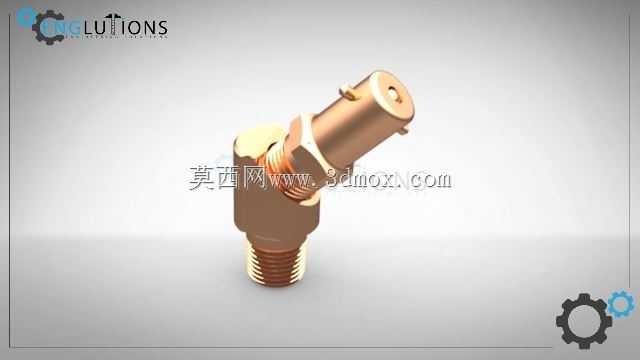

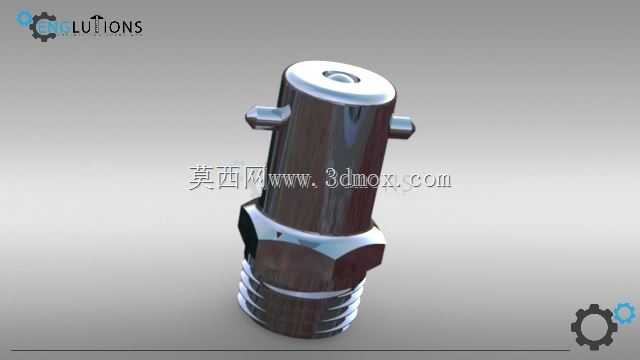

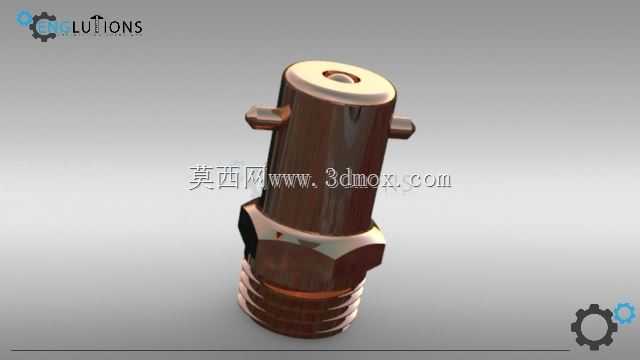

　　从结构设计逻辑来看，这类油嘴的下部采用标准外螺纹结构，适配常见的公制细牙螺纹安装孔，安装时直接旋入预设在设备基体上的螺纹孔即可，螺纹段的长度经过匹配计算，既保证旋入后连接强度足够，不会因为设备振动出现松脱，也不会因为旋入深度过深顶到内部油道，造成润滑通路堵塞。油嘴中部设计有六角拧动位，方便使用标准开口扳手或者套筒进行安装紧固，拧动位的对边尺寸符合常规五金工具的适配规格，现场安装不需要定制专用工具，降低运维的工具成本。上部的销式卡位是区别于其他类型油嘴的核心特征，两个对称伸出的圆柱销结构，能够在配套的注油枪枪头卡入后，通过旋转小角度即可实现锁定，注油过程中不需要操作人员持续用力按压枪头对位，高压注脂时不会出现枪头脱落、润滑脂外泄的问题，相比传统的卡扣式油嘴，这种销式锁定的结构耐受注脂压力更高，在高压输送高粘度润滑脂的场景下密封可靠性更优。

　　油嘴内部的止回结构采用钢球加弹簧的组合设计，常态下弹簧将钢球顶压在注油口的密封锥面上，封闭整个注油通道，既可以防止设备内部的润滑脂因为腔体内压升高从油嘴处溢出，也能阻挡外部的杂质进入油道。当注油枪对接完成注入高压润滑脂时，压力克服弹簧预紧力推开钢球，润滑脂顺着油嘴内部的通孔进入设备的润滑通道，直达需要润滑的摩擦面；注油完成后移除注油枪，弹簧立刻推动钢球复位密封，整个过程响应迅速，不会出现润滑脂残留在油嘴口部沾附灰尘的问题。

　　从安装边界来看，这类销式黄油嘴的整体径向尺寸控制紧凑，两个侧置销柱的外圆直径仅比主体直径大出少量，安装时需要在基体上预留的操作空间很小，即使是在设备结构紧凑、周边空间局促的铰接位置，也能顺利完成安装和后续的注油操作。油嘴的轴向总长度经过优化，不会因为突出基体过长被运行中的其他部件剐蹭损坏，也不会因为长度过短导致注油枪无法顺利对接。在实际选型应用中，需要根据设备的注油压力、安装螺纹规格、周边安装空间来匹配对应参数的销式黄油嘴，比如重载工程机械的铰接位注脂压力高，就需要选择弹簧预紧力更大、壳体强度更高的款式，而轻载的小型设备则可以选择尺寸更小的规格，在满足使用需求的前提下控制成本。

　　建模过程中需要重点关注几个配合面的精度：下部螺纹的精度要符合标准螺纹公差要求，保证安装时的互换性；中部六角位的尺寸公差要控制在合理范围，避免扳手卡入时出现打滑或者卡滞；上部的两个销柱需要保证同轴度，否则注油枪对接时会出现卡位不畅的问题；内部的密封锥面需要保证表面粗糙度，确保钢球压紧时能够实现可靠密封，不会出现渗油问题；内部的油道通孔要保证通畅，拐角处做圆弧过渡减少润滑脂流动阻力，避免高粘度润滑脂在通道内残留堵塞。另外，油嘴的外表面做抛光镀铬处理，既可以提升防锈能力，适应户外潮湿、多粉尘的作业环境，也能降低表面粗糙度，减少杂质沾附，日常运维擦拭更加方便。
