高精度M14弹性筒夹结构设计

　　在钻床、铣床、加工中心以及各类专用工装的刀具装夹场景里，M14规格的弹性夹头是小直径刀具装夹的核心元件，这类夹头的设计精度直接决定了加工过程中刀具的径向跳动量，进而影响孔加工、铣削加工的表面质量与尺寸公差。从实际使用场景来看，这类夹头常配套于ER刀柄、专用钻夹头座以及自动化上下料的夹具工位，既可以装夹直柄铣刀、钻头、丝锥等切削刀具，也能在小型装配工位中用来夹持轴类小零件完成压装、检测等工序，适用场景覆盖了通用机加工、小型精密零件装配、非标自动化设备定位等多个领域。

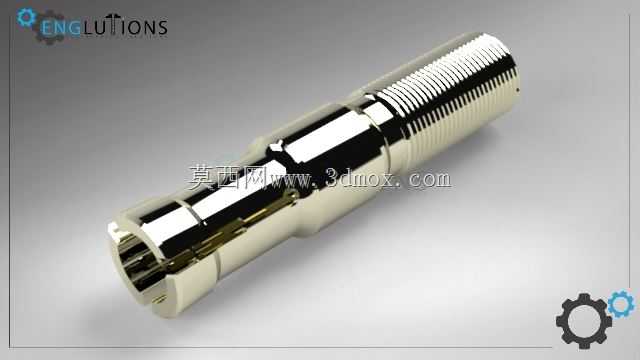

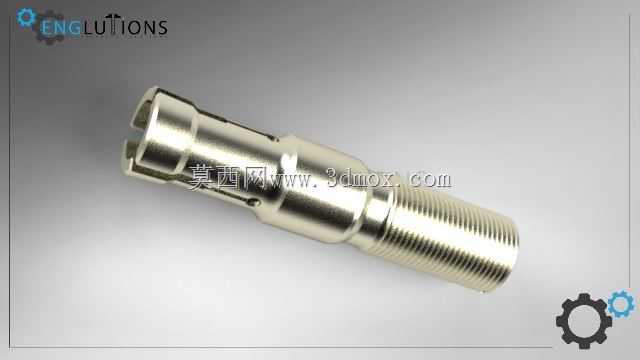

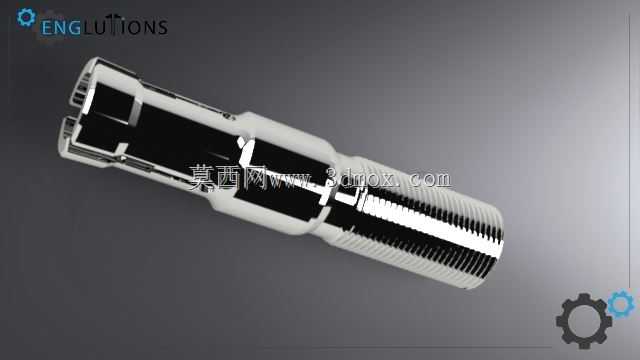

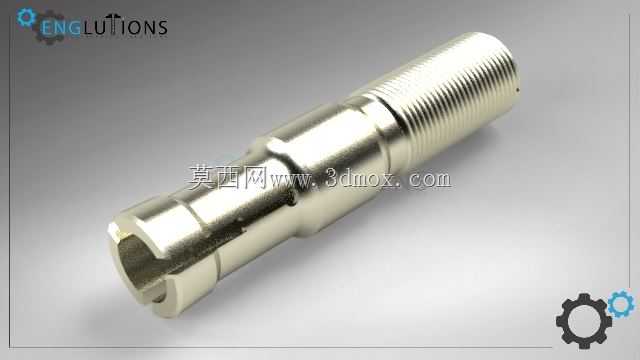

　　这款M14夹头的整体结构采用了经典的弹性开槽设计，主体沿轴向均匀开设有3条对称分布的收缩槽，槽体从夹持端向安装端延伸至弹性变形区的临界位置，既保证了锁紧时夹持端可以均匀向内收缩，又避免了开槽过深导致夹头整体刚性不足、锁紧时出现偏摆的问题。夹持端的内孔设计为标准M14适配的直孔结构，内孔表面做了高精度研磨处理，表面粗糙度控制在Ra0.8以内，保证和被夹持件的外圆面有足够的接触面积，夹紧时受力均匀，不会出现局部应力集中夹伤刀具或工件表面的情况，同时也能有效降低高速旋转时的径向跳动。

　　夹头的外圆面设计有两段不同直径的定位圆柱面，靠近安装端的大直径圆柱面是和刀柄内孔配合的定位基准，配合公差选用H6/g5的小间隙配合，保证夹头装入刀柄后同轴度误差控制在0.005mm以内；靠近夹持端的外锥面和锁紧螺母的内锥面配合，当锁紧螺母旋紧时，锥面传递的轴向力会均匀转化为夹头收缩的径向力，实现对被夹持件的可靠锁紧。外圆面上加工的细牙外螺纹段，是和锁紧螺母配合的受力部位，螺纹精度选用6g级，牙型经过优化处理，避免反复锁紧松开过程中出现螺纹滑牙、磨损过快的问题，延长夹头的使用寿命。

　　从安装边界尺寸来看，这款夹头的总长度适配常规ER20规格刀柄的安装深度，装入刀柄后夹持端的伸出长度控制在合理范围，既不会因为伸出过长导致刚性下降，也不会因为伸出过短导致刀具装夹长度不足。夹头的最大收缩量设计为1mm，也就是说可以夹持直径在13mm到14mm之间的直柄刀具或工件，适配范围覆盖了常规M14螺纹底孔加工用的钻头、14mm直柄铣刀以及同直径的定位销轴类零件。在设计过程中，弹性变形区的壁厚经过反复校核，壁厚过薄会导致夹头夹紧力不足、高速旋转时容易出现刀具窜动，壁厚过厚则会导致收缩量不足、锁紧需要的扭矩过大，甚至会因为应力超过材料屈服极限导致夹头出现永久变形无法复位。

　　材料选用上这类夹头一般采用65Mn弹簧钢制造，整体经过淬火加中温回火热处理，硬度控制在HRC44-48之间，既保证了足够的弹性和韧性，反复收缩扩张不会出现断裂，又有足够的耐磨性，长期使用内孔和外锥面不会出现过快磨损导致精度下降。开槽的端部设计有小圆角过渡，避免应力集中在开槽根部导致夹头在大锁紧力下出现开裂，这也是很多小厂夹头容易断裂失效的核心设计缺陷。在实际选型使用时，需要注意夹头的内孔尺寸必须和被夹持件的直径公差匹配，不能用小规格夹头强行夹持大直径工件，也不能用大规格夹头加衬套夹持小直径工件，否则都会导致夹紧力不足、同轴度超差，加工时容易出现刀具甩动、断刀甚至工件飞出的安全隐患。

　　在自动化设备的应用场景中，这类夹头常和气动锁紧机构配合，通过气缸带动锁紧套实现自动夹紧松开，配合上下料机械手完成零件的自动装夹加工，这时候对夹头的重复定位精度要求更高，每次松开再夹紧后的同轴度变化量需要控制在0.01mm以内，才能保证自动化加工的尺寸稳定性。这款夹头的各段同轴度在设计时就做了全形位公差约束，所有圆柱面、锥面相对于安装基准轴线的径向圆跳动都不超过0.003mm，完全满足自动化加工场景的精度要求。另外夹头的表面做了发黑处理，既可以提升防锈能力，在车间切削液环境下长期使用不会生锈，也能降低表面粗糙度，减少和锁紧螺母、刀柄内孔之间的摩擦阻力，锁紧松开过程更加顺畅，不会出现卡滞的情况。
