盘形偏心凸轮机械传动结构设计

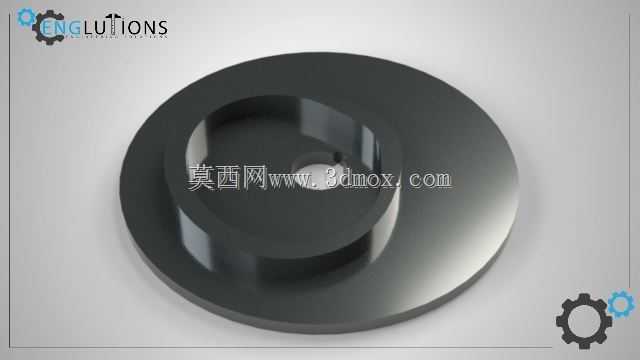

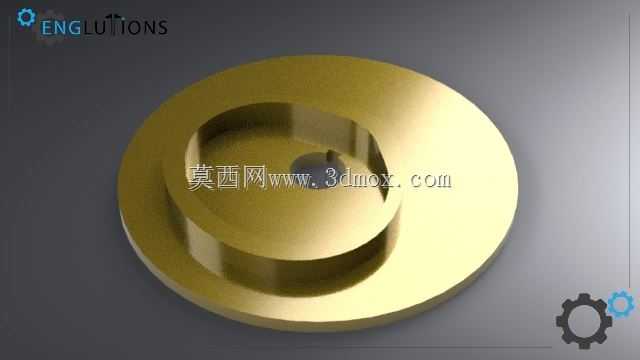

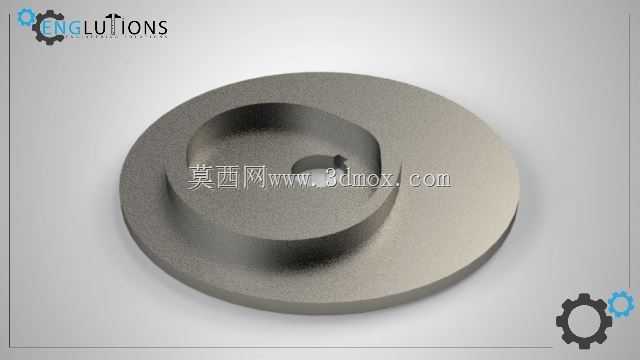

　　在自动化装配线的送料工位、包装机械的推料机构、纺织设备的导纱往复单元里，这类盘形偏心凸轮是实现预设运动规律的核心执行件，区别于槽形凸轮、圆柱凸轮的结构形式，盘形凸轮的加工难度更低，安装调试的容错空间更大，尤其适合中低速、轻载的间歇传动场景，能将输入轴的连续回转运动直接转化为从动件的往复直线运动或者定角度摆动，不需要额外增加连杆转换结构，整体传动链更短，累计传动间隙也更容易控制。从结构设计逻辑来看，这个凸轮采用了同轴偏心凸台的结构形式，基圆区域做了整圈的加厚处理，一方面是提升凸轮本体的结构刚性，避免长期受从动件接触应力产生形变，另一方面加厚的基圆盘可以作为安装定位的基准面，和安装支架的定位止口配合时，

　　能保证凸轮回转中心和输入轴的同轴度，减少高速回转时的动不平衡量。中心的安装孔采用了通孔设计，孔壁预留了键槽位置，安装时可以通过平键和输入轴实现周向固定，传递额定扭矩，同时中心孔的端面做了倒角处理，既方便装配时轴端的导入，也能避免装配过程中孔口锐边刮伤轴表面的防锈层。凸轮的工作廓面做了连续的平滑过渡，没有突变的曲率拐点，这一设计是为了保证从动件在运动过程中不会出现刚性冲击，在升程段和回程段的廓面衔接处，做了微小的圆角过渡，能降低从动件滚轮和廓面接触时的接触应力，减少长期运行后的廓面磨损量，延长零件的使用寿命。从安装边界来看，凸轮的最大外圆直径是整个零件的最大回转尺寸，安装时需要保证凸轮外圆和周边的机架、护罩等固定件预留足够的安全间隙，

　　避免回转过程中产生碰撞；基圆盘的厚度决定了轴向的安装空间需求，配套的轴承座、轴套等零件的轴向定位尺寸需要和基圆盘厚度匹配，保证凸轮轴向锁紧后不会出现窜动。偏心凸台的偏心距是决定从动件行程的核心参数，设计时需要根据从动件的目标行程反推偏心距数值，同时要校核从动件在最大升程位置时的压力角，保证压力角在许用值范围内，避免出现自锁或者传动效率过低的问题。在实际设备应用中，这类凸轮通常会配套滚轮式从动件使用，相比平底从动件或者尖顶从动件，滚轮从动件和凸轮廓面之间是滚动摩擦，磨损量更小，传动效率更高，也能降低设备运行时的噪音。在装配调试环节，需要先将凸轮固定在输入轴上，手动盘车检查整个运动周期内从动件的运动是否顺畅，有没有卡滞或者异响，

　　同时要确认从动件在升程最高点和回程最低点的位置是否符合工艺要求，必要时可以微调凸轮的周向安装角度，来匹配整机的动作时序。日常维护过程中，需要定期检查凸轮廓面的磨损情况，及时清理廓面附着的灰尘、碎屑等杂质，按照设备维护周期在廓面涂抹润滑脂，减少摩擦副的磨损，同时要检查中心孔和轴的配合间隙，如果出现键槽磨损、配合松动的情况，需要及时更换零件，避免传动间隙过大影响设备的运动精度。这类盘形偏心凸轮的结构简单，加工时可以采用数控铣削一次成型廓面，后续再做表面淬火处理提升廓面的硬度，就能满足大多数通用工业场景的使用需求，不需要复杂的加工工艺，制造成本也相对可控，是自动化设备里应用非常广泛的一类机械传动零件。
