高精度滚珠丝杠传动组件三维结构

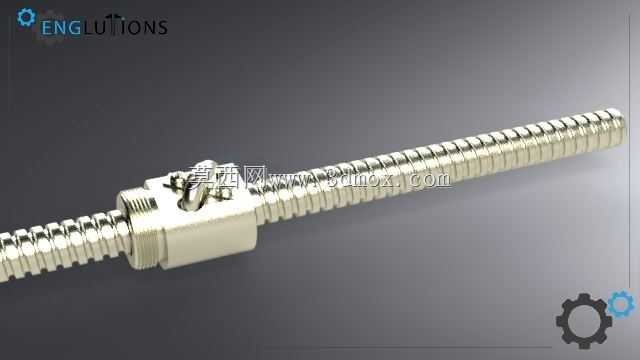

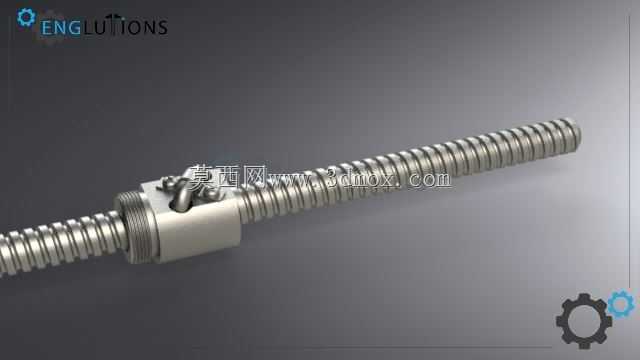

　　在数控加工中心的进给轴、精密检测设备的位移平台、半导体封装设备的移载机构里，滚珠丝杠始终是承担高精度直线运动转换的核心部件，这套三维结构完整还原了丝杠轴、螺母主体、反向器、钢球循环回路、密封端盖的全部细节，每一处结构都对应实际装配与使用中的功能需求。从实际选型与装配的角度看，这套结构的设计首先考虑了安装边界的适配性，丝杠轴的两端轴颈按照标准支撑座的安装尺寸做了等比例还原，轴端的锁紧螺纹、定位轴肩的公差带在建模时预留了装配余量，螺母法兰的安装孔位、孔距、沉孔深度都匹配常用的滑台连接尺寸，不需要二次修改就能直接套用在常规的直线滑台模组装配体中。钢球的循环回路是整个结构的设计核心，建模时严格按照丝杠导程、钢球直径匹配了反向器的滚道曲率，

　　保证钢球在螺母与丝杠滚道之间的循环路径顺滑无卡滞，滚道的接触角按照45度标准接触角设计，能够同时承受轴向载荷与一定的径向倾覆力矩，满足多数中载精密传动场景的受力需求。在实际设备运行中，滚珠丝杠的作用是将伺服电机的旋转运动高精度转换为直线运动，相比传统滑动丝杠，它的传动效率能达到90%以上，启动扭矩极小，不会出现滑动传动常见的低速爬行问题，这也是精密进给场景优先选用这类部件的核心原因。这套模型在结构还原时，特意保留了螺母两端的密封件结构，实际使用中密封件可以阻挡加工产生的切屑、粉尘进入螺母内部的滚道，避免钢球与滚道出现异常磨损，延长部件的使用寿命，同时螺母侧面的注油孔结构也做了完整还原，对应日常维护时的润滑脂加注通道，

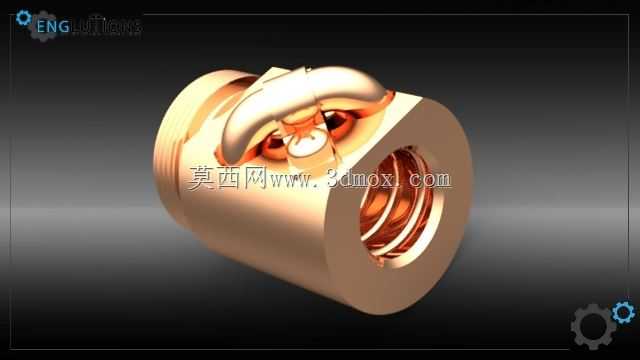

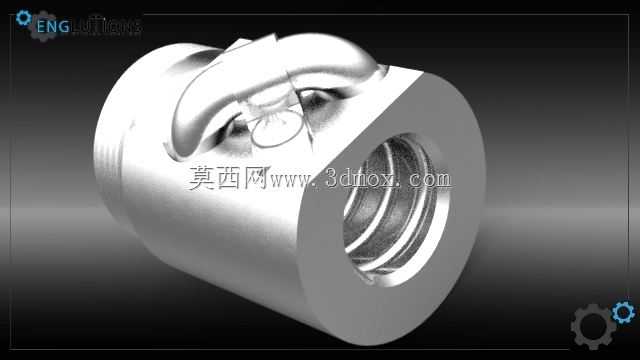

　　方便设备运维阶段的润滑操作。从设计思路上看，建模时没有做过度的简化，丝杠滚道的螺旋曲面完全按照实际成型轨迹生成，螺母内部的返向槽结构也做了1:1还原，不是简单的外观包覆结构，对于做结构设计的从业者来说，可以直接参考这套模型的结构尺寸来做支撑座、螺母座的配套设计，也能通过拆解模型理解滚珠丝杠的钢球循环原理，避免在选型时出现导程、载荷、安装尺寸匹配错误的问题。在不同的应用场景下，这类传动部件的选型侧重点也有区别，比如高速进给场景需要选用大导程、带冷却通道的丝杠结构，重载场景需要选用大直径、多圈钢球循环的螺母结构，而这套模型对应的是通用型中精度传动场景，适配多数自动化设备的直线移载需求，安装时只需要搭配固定侧、支持侧的支撑单元，

　　通过联轴器与伺服电机输出轴连接，就能组成完整的直线进给轴系，不需要额外做复杂的结构改制。另外模型中还原的丝杠轴滚道表面粗糙度、螺母的外观倒角细节，也能用于设备的三维装配可视化展示，在做设备方案演示时，可以直观呈现传动部件的安装位置与连接关系，帮助装配人员快速理解轴系的装配顺序，避免出现螺母预装、钢球脱落这类实际装配中常见的问题。
