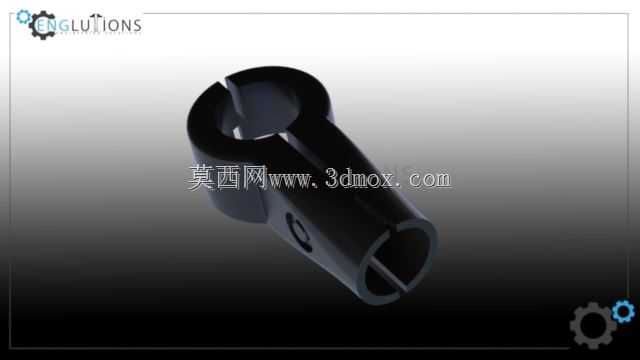

在常规的轴系传动连接场景里,这类带双开槽结构的锁紧轴套,常被用在轻工输送设备、小型工装夹具的轴杆对接位置,替代传统的键连接实现无间隙的轴与毂锁紧固定,相比平键连接它不需要在轴上加工键槽,不会削弱轴的抗弯抗扭截面强度,安装调整时也不需要额外做键槽的对位找正,对小直径轴杆的装配适配性更好。从结构设计逻辑来看,主体采用贯通式圆筒结构,两端分别开出轴向通槽,一端的开槽侧延伸出带环形抱紧结构的卡合端,筒身预留的径向小孔是锁紧螺钉的安装位,当拧紧螺钉时,两侧开槽的筒壁会产生均匀的弹性形变,抱紧穿过内孔的轴杆,同时另一端的环形卡合结构可以嵌入对接构件的定位槽里,传递扭矩的同时限制轴向窜动,不会出现传统顶丝锁紧容易打滑、轴面压痕过深的问题。
实际选型装配时要注意,这类构件的内孔公差一般取H7级,适配的轴杆外径公差建议选h6,安装时要保证开槽方向与受力方向呈90度夹角,避免锁紧时槽口受径向力直接作用出现形变开裂,筒身的径向螺钉孔位置要避开轴杆的应力集中区域,比如轴肩过渡位置、轴上的退刀槽位置,防止锁紧时轴杆局部受力过大产生变形。它的环形抱紧端的外径要比对接毂的安装孔内径小0.1到0.2毫米,装配时可以顺利推入定位,当螺钉锁紧到位后,环形端的外圆会产生微幅胀开,与毂孔内壁形成轻微的过盈配合,进一步提升连接的刚性,在频繁正反转的传动场景里,这种结构的回程间隙可以控制在0.1度以内,满足多数中低速传动的精度要求。从加工工艺角度考虑,这类零件一般选用45号钢做毛坯,
经调质处理后进行车削加工,开槽工序采用线切割加工保证槽宽的一致性,槽口的端部要做0.5毫米的圆角过渡,避免应力集中导致槽口在反复锁紧松开的过程中出现疲劳裂纹,表面做发黑处理提升防锈能力,不需要额外做镀层处理,避免镀层厚度影响内孔与外圆的配合精度。在实际设备维护场景里,这类锁紧件的拆装不需要专用拉马工具,只需要松开锁紧螺钉,就可以轻松在轴杆上调整位置,相比过盈配合的轴套,它的维护更换效率能提升60%以上,尤其适合需要频繁调整轴上构件位置的工装设备,比如小型印刷设备的导辊固定、包装生产线的挡料环定位、非标自动化设备的传感器安装支架固定等场景,都能看到这类结构的应用。设计建模的时候要注意,开槽的宽度一般取筒壁厚度的1.2倍左右,
保证锁紧时有足够的弹性形变空间,同时不会因为槽宽过大导致筒壁刚性不足,筒身的螺钉孔深度要控制在筒壁厚度的80%,避免钻通内壁影响轴杆的贴合效果,环形卡合端的轴向长度要根据对接构件的定位槽深度匹配,一般预留0.05毫米的轴向间隙,避免装配时出现顶死的情况。
