航空发动机压气机叶片轮盘结构设计

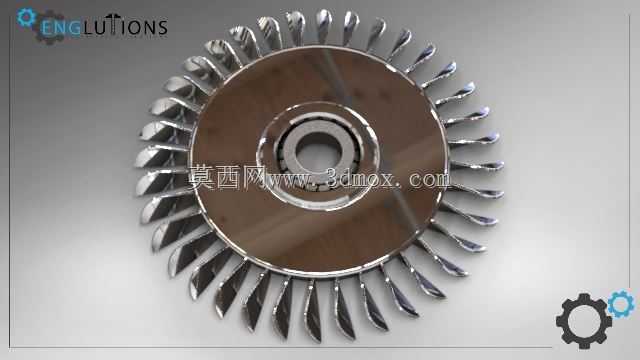

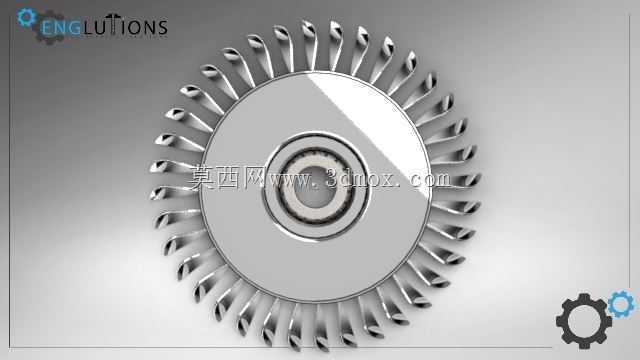

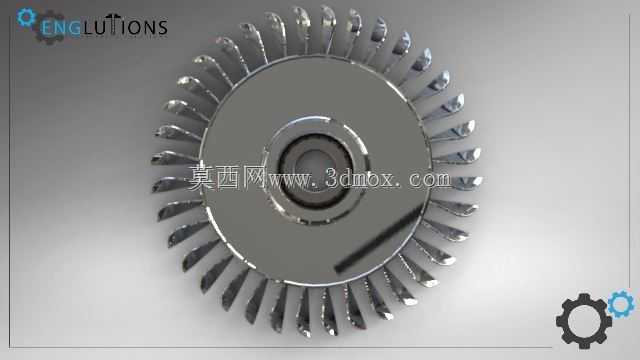

　　压气机叶片轮盘作为燃气涡轮动力装置的核心做功部件，广泛应用在航空涡扇发动机、地面燃气轮机、微型涡轮发电机组等需要对工质进行增压的动力场景中，其工作状态直接决定整套动力系统的增压比、热效率与运行稳定性。在实际运行过程中，轮盘需要承载数十片叶片在每分钟数万转的高转速下产生的巨大离心载荷，同时还要承受进气道来流的气动交变冲击、高温压缩空气带来的热应力，以及启停过程中载荷循环带来的疲劳损伤，因此结构设计阶段需要对每一处细节进行反复校核。从结构功能来看，周向均匀排布的叶片负责对轴向流入的空气进行做功，通过叶身的翼型曲面将旋转的机械能转化为空气的压力能与动能，每一片叶片的叶型曲线都经过气动优化，从叶根到叶顶的弦长、安装角、

　　弯掠角度都按照径向的气流速度分布做渐变设计，避免叶尖间隙产生的泄漏流影响整体增压效率，同时降低气流在叶背区域产生的流动分离，减少气动损失与运行噪音。轮盘主体部分采用等强度盘的设计思路，从中心安装孔位置到外缘轮缘位置，盘体厚度按照离心应力的分布规律做渐变过渡，中心区域厚度更大以承载安装配合带来的接触应力与扭矩传递载荷，靠近轮缘的区域厚度逐步减薄，在保证整体刚度满足临界转速要求的前提下，尽可能降低轮盘自身的转动惯量，减少动力装置启停过程的响应时间，同时降低转子系统的整体重量。中心位置的安装孔采用阶梯式配合结构，与主轴之间通过高精度的圆柱面配合传递扭矩，配合面的粗糙度、形位公差都有严格要求，

　　避免高速运转过程中出现配合松动导致的转子动平衡失效，孔周边区域做了倒圆卸荷结构，减少应力集中带来的疲劳裂纹萌生风险。叶片与轮盘的连接采用周向榫槽结构，叶根的枞树型榫头与轮缘的榫槽紧密配合，能够在高速旋转时将叶片承受的离心载荷均匀传递到轮盘主体上，同时预留了微小的热膨胀间隙，避免高温工况下材料热胀导致的配合面挤压损伤，每一个榫槽的位置度公差都控制在微米级，保证所有叶片安装完成后整体转子的动平衡精度达到G2.5以上，降低高速运转时的振动幅值。在外形尺寸与安装边界上，轮盘的外径尺寸匹配对应动力装置的压气机机匣内径，叶顶与机匣之间预留了符合设计规范的微小间隙，既避免运转过程中叶片与机匣发生碰磨，又尽可能减少叶顶间隙的漏气损失；

　　中心安装孔的直径、配合长度与对应动力轴的安装尺寸完全适配，轮盘的轴向定位台阶尺寸匹配转子系统的轴向装配尺寸链，不需要额外调整垫片即可完成装配定位，整体转子的转动惯量、质心位置都经过核算，与前后级转子、轴承的支撑刚度匹配，保证转子系统在全转速工况下都能稳定运行，避开临界转速区间。设计过程中还需要考虑叶片的固有频率与轮盘的振动特性，通过调整叶身厚度分布、轮盘的辐板刚度，让叶片的一阶弯曲、二阶扭转固有频率避开转子的转速倍频与气流激振频率范围，避免运行过程中发生共振导致叶片断裂失效；轮盘辐板上的减重孔位置、大小都经过拓扑优化，在不降低整体结构强度的前提下，进一步减轻轮盘重量，同时兼顾加工工艺性，所有的棱边位置都做了圆角过渡，减少加工过程中的应力集中，也降低后续表面强化处理的工艺难度。在实际工程应用中，这类压气机叶片轮盘的加工需要配合五轴联动加工中心完成叶身的复杂曲面加工，之后还要进行动平衡校正、表面喷丸强化等工序，才能满足长期高速运行的可靠性要求，其结构设计的合理性直接决定了整套动力装置的使用寿命与维护周期。
