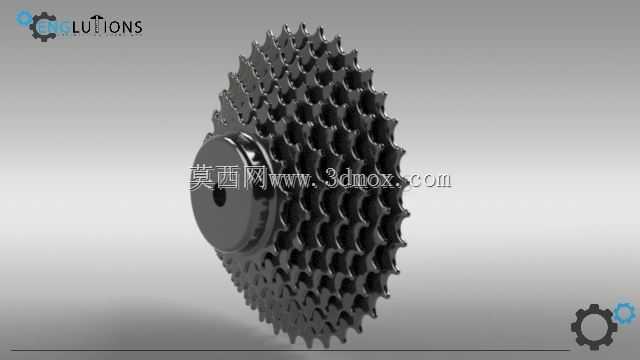

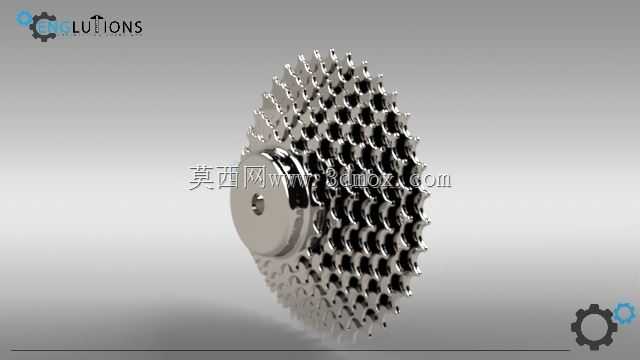

多片式自行车传动链轮结构设计

　　这套多片式链轮结构是自行车变速传动系统的核心承载部件，日常骑行场景中，不管是城市通勤代步的平路巡航、郊野骑行的爬坡发力，还是运动竞速场景下的高频踩踏输出，该部件都承担着将脚踏曲柄的扭矩传递至链条、最终驱动后轮行进的核心作用。不同于单速自行车的单片齿盘结构，多片叠合的链轮组能够配合后拨链器实现不同齿比的切换，让骑行者可以根据路面坡度、骑行阻力、自身体能状态灵活调整传动比，避免长时间保持单一踩踏频率带来的肌肉疲劳，也能在复杂路况下始终让腿部发力处于高效区间。

　　从设计逻辑上看，这套链轮组采用同轴叠装的结构形式，不同直径的齿片沿轴向依次排布，相邻齿片之间预留了足够的链条切换间隙，既能够保证链条在不同齿片间切换时不会出现卡滞、掉链的问题，也能控制整体轴向安装尺寸，避免链轮组超出车架后叉的安装边界，和车架、辐条之间保留足够的安全间隙，防止骑行过程中出现运动干涉。齿形设计上采用了适配标准自行车链条的渐开线齿廓，每个齿的啮合面都做了贴合链条滚子弧度的修型处理，能够让链条滚子和齿面的接触更平顺，减少啮合过程中的冲击和磨损，延长链轮和链条的整体使用寿命；齿尖位置做了小幅的倒角引导设计，在变速过程中能够顺畅引导链条滑入对应齿槽，不会出现齿尖剐蹭链片导致变速卡顿的问题。

　　安装边界层面，这套链轮组的中心安装孔采用标准花键结构，能够和自行车后轮的花鼓塔基精准配合，花键的齿形公差控制在合理范围内，既保证安装时的同轴度，避免链轮转动时出现径向跳动导致链条抖动，也能传递大扭矩下的载荷，不会出现链轮和塔基之间相对滑转的问题。整体轴向叠装后的总厚度控制在常规变速自行车飞轮的安装尺寸区间内，能够适配市面上主流的卡式花鼓安装规格，不需要对车架后叉的开档尺寸做额外修改就能直接装配。链轮的最大齿片外径经过尺寸校核，在最大齿比状态下，链条和车架后下叉之间保留足够的安全距离，不会出现骑行颠簸时链条剐蹭车架的问题；最小齿片的内径也和花鼓塔基的限位台阶匹配，安装到位后能够通过锁盖实现轴向压紧，不会出现骑行过程中链轮轴向窜动的问题。

　　实际使用过程中，这套链轮的每一片齿片都对应不同的传动比，大直径齿片对应高传动比，适合平路高速巡航时使用，此时踩踏一圈能够带动后轮转动更多圈数，提升平路骑行的行进效率；小直径齿片对应低传动比，适合爬坡或者逆风骑行时使用，此时踩踏需要的扭矩更小，能够降低腿部的发力负荷，避免长距离爬坡时体力过快消耗。齿片的排布顺序从靠近花鼓一侧到外侧按照直径从小到大依次排列，配合后拨的链条导向机构，变速时链条能够沿着轴向平稳移动到目标齿片上，相邻齿片之间的高度差经过反复调校，既不会因为高度差过大导致变速跳档，也不会因为高度差过小导致链条容易在相邻齿片间意外滑动。

　　从结构强度角度考虑，每个齿片的厚度都经过载荷校核，能够承受常规骑行下的瞬时踩踏冲击，哪怕是起步发力或者爬坡摇车时的大扭矩输入，齿根位置也不会出现应力集中导致的变形或者断齿问题。齿片表面的光洁度控制在合理范围，既减少了和链条接触时的摩擦阻力，也能避免表面过于粗糙导致链条磨损加快。链轮组整体做了动平衡调校，转动过程中不会出现偏心抖动，保证高速骑行时的传动平稳性，减少不必要的动力损耗，也能避免长期抖动导致的花鼓轴承异常磨损。
