自行车传动用滚子链条结构三维设计

　　日常接触的两轮代步车传动系统里，链条是绕开飞轮、牙盘完成动力传递的核心挠性件，这套滚子链结构的设计，首先要匹配常规代步自行车的传动中心距边界，单节链节的内节内宽、滚子外径、销轴长度都要对应市面主流变速、单速自行车的齿盘齿厚参数，避免安装后出现跳齿、侧磨的问题。做这套结构建模的时候，没有直接套用通用工业链条的参数，而是先梳理了自行车传动的实际工况：骑行过程中链条承受的是周期性脉动载荷，起步、爬坡时瞬时拉力会达到平稳骑行的3-4倍，同时链条长期暴露在户外，会接触泥水、灰尘，所以链板的外形做了圆弧过渡处理，既减少应力集中的风险，也能降低骑行过程中链板与齿盘、拨链器的剐蹭概率。

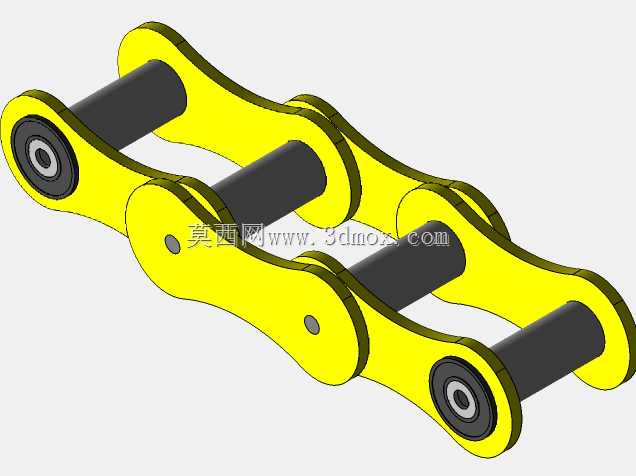

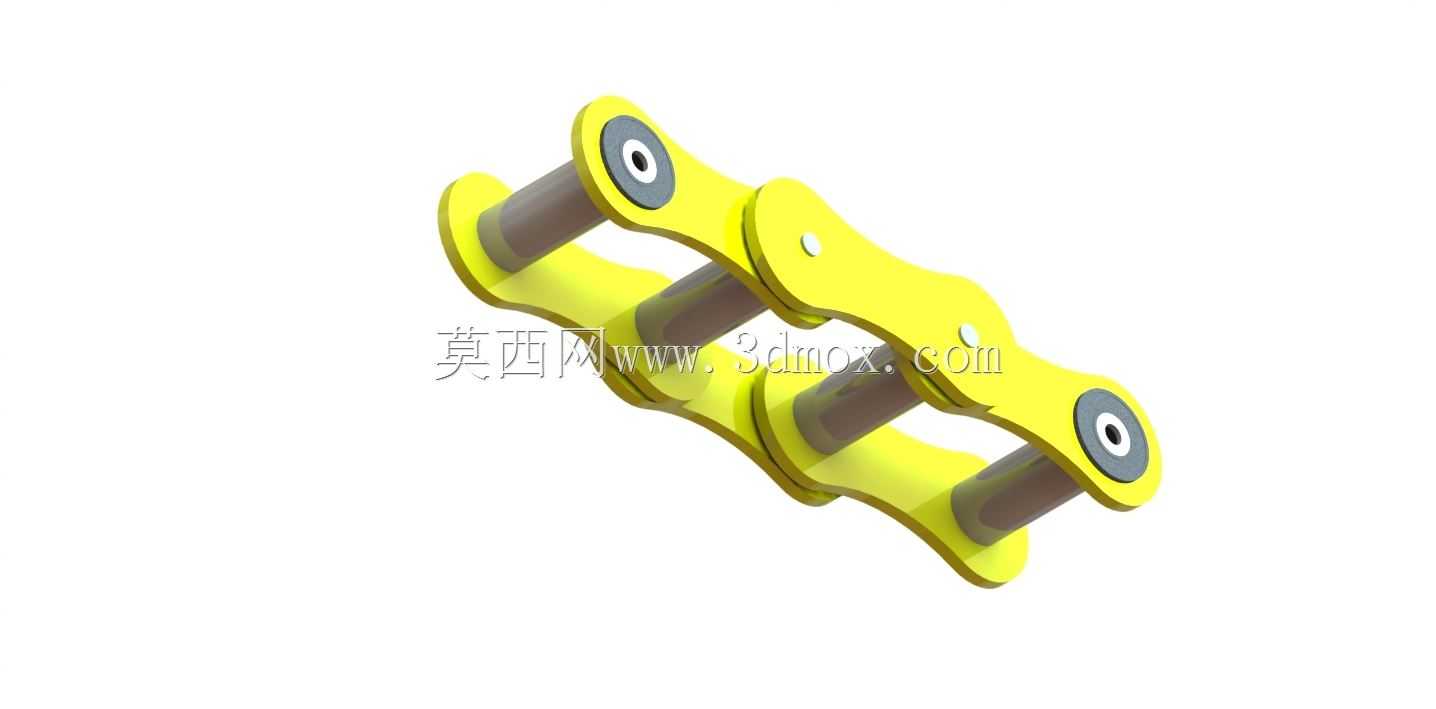

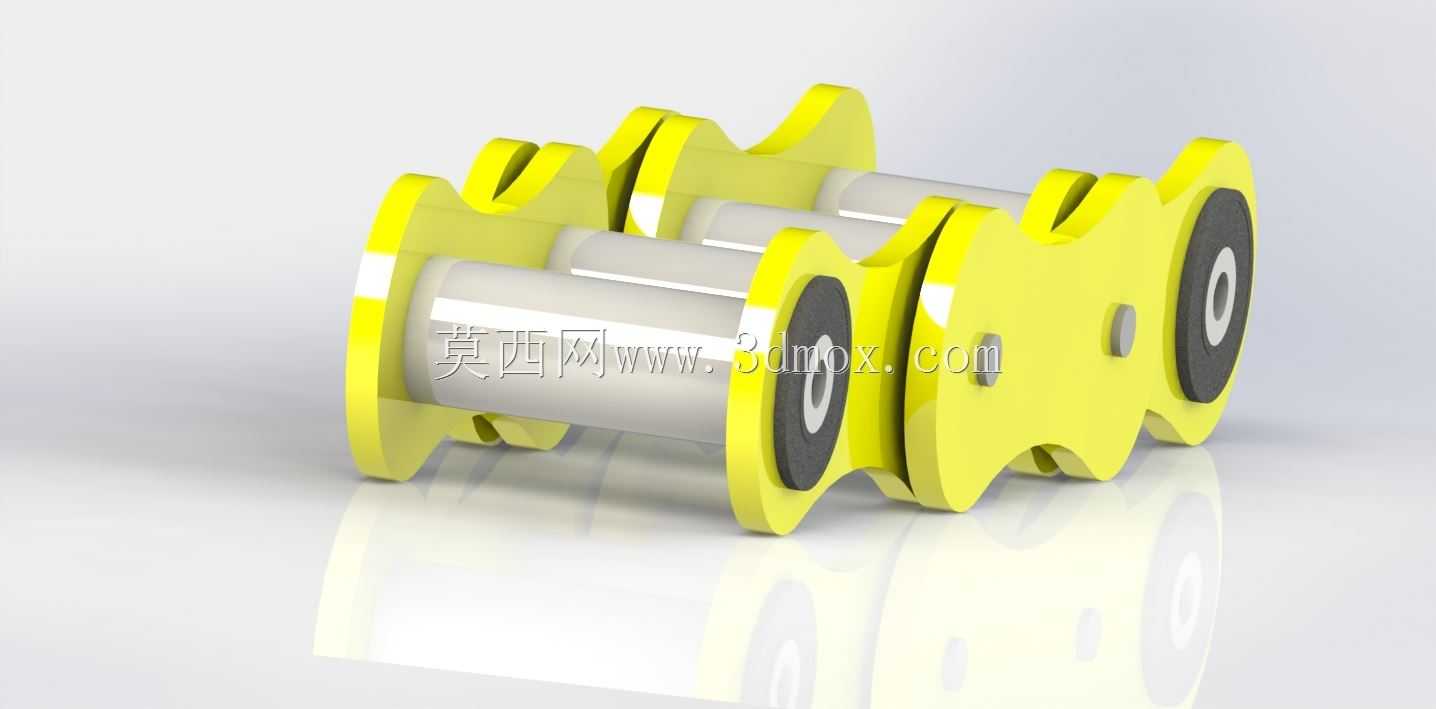

　　从结构拆分来看，这套链条由内链板、外链板、销轴、套筒、滚子五个核心零件组成，内链板和套筒采用过盈配合压装，外链板和销轴同样过盈固定，套筒和销轴之间保留合理的间隙配合，保证链节可以灵活弯折绕转，滚子活套在套筒外侧，和链轮齿啮合的时候滚子可以自由转动，大幅降低啮合过程中的磨损，这也是滚子链相比老式无滚子链条寿命提升的核心设计点。建模过程中特意还原了链板的冲裁倒角细节，实际生产中链板是通过钢带冲压成型，边缘的微小倒角既能去除冲压毛刺，也能减少装配过程中零件的卡滞，销轴两端的铆头结构也做了还原，这部分是防止外链板在交变载荷下脱出的关键结构，铆头的直径要略大于外链板的销轴孔直径，同时铆接后的端面平整度要控制在合理范围，避免和变速系统的导板产生干涉。

　　在安装边界的考量上，这套链节组装后单节节距符合常规自行车链条的标准尺寸，整链拼接后可以适配不同齿数的牙盘与飞轮，绕转最小半径对应常规山地车、通勤车的最小飞轮齿径，不会出现链节弯折卡滞的情况。实际应用场景里，这类链条除了普通自行车，也可以适配同规格的轻型摩托车、电动两轮车的传动系统，只要匹配对应节距、内宽的链轮，就可以完成动力传递。设计的时候特意规避了工业输送链条的厚重结构，链板厚度做了针对性优化，在满足拉伸强度要求的前提下尽可能降低自重，减少骑行过程中的传动损耗，毕竟两轮代步车的传动效率直接影响骑行的省力程度，过重的链条会增加不必要的动力消耗。

　　从功能特性来说，挠性传动的特性让这套链条可以适应两轮车车架的制造公差，哪怕牙盘和飞轮的安装同轴度存在微小偏差，链条也可以通过自身的挠性补偿误差，不会像刚性齿轮传动那样对安装精度要求极高，这也是链条传动在两轮代步车上沿用百年的核心原因。建模时对各零件的配合间隙做了符合实际装配要求的设置，比如套筒和销轴的间隙控制在既能灵活转动、又不会出现过大旷量的范围，间隙过大会导致链条拉伸后快速变长，间隙过小则会出现链节转动卡滞，增加传动阻力。滚子的壁厚也做了对应匹配，既要承受和链轮啮合时的接触应力，也要避免壁厚过薄导致受冲击时碎裂。

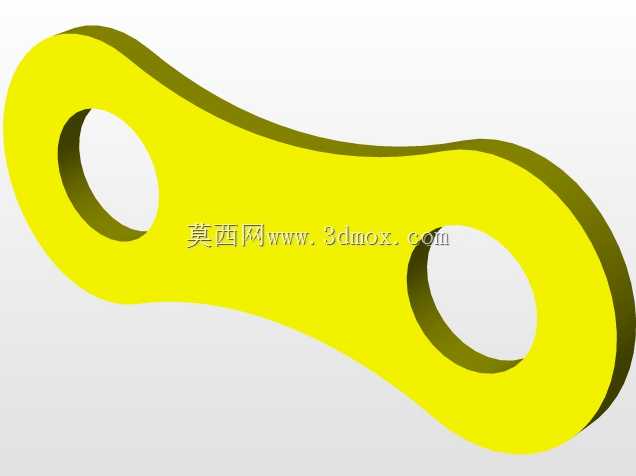

　　很多新手做链条建模的时候容易忽略链板的等强度设计，这套结构的内外链板都采用了“8”字形的腰型结构，就是因为链板的中间位置是受拉应力最小的区域，把这部分材料去掉可以减重，而链板的两个孔位周边是应力集中的区域，保留足够的宽度保证拉伸强度，这种等强度设计是经过上百年实际应用验证的成熟结构，建模时没有随意修改链板的轮廓曲线，避免破坏原有的应力分布特性。另外在链节的铰接位置，实际使用中需要定期加注润滑油，润滑油会储存在套筒和销轴的间隙里，建模时预留的配合间隙也对应了储油空间的需求，保证润滑脂可以存留在摩擦面之间，延长零件的磨损寿命。

　　针对户外使用的场景，链板的外形没有做多余的凸起结构，避免骑行过程中挂扯裤脚、或者积累过多的泥污，光滑的圆弧表面也更容易清洁，泥水可以在骑行过程中被气流快速带走，减少杂质进入铰接缝隙的概率。和齿盘啮合的滚子表面做了光滑的圆柱面设计，和链轮齿槽的弧面可以完美贴合，啮合过程中接触应力均匀分布，不会出现局部应力过大导致的滚子点蚀问题。这套结构的建模还原了实际生产中的所有工艺细节，不管是做传动系统的运动仿真，还是做结构受力的有限元分析，都可以直接调用，不需要再额外修正零件的配合关系，也可以作为非标传动链条设计的参考基础，调整节距、链板厚度、滚子尺寸后就可以衍生出适配不同载荷工况的链条结构。
