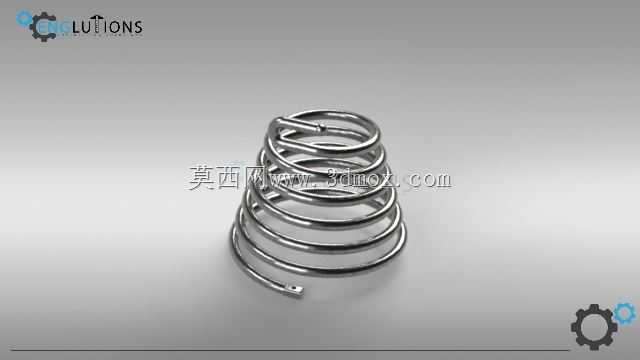

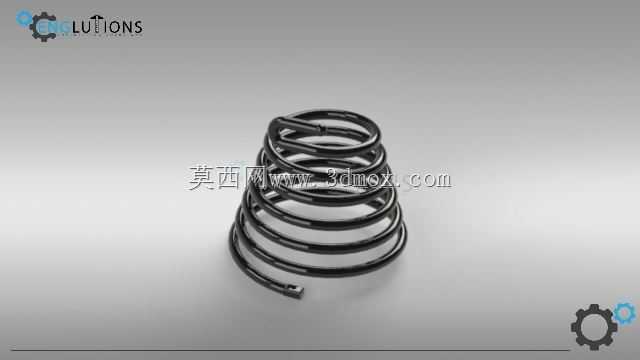

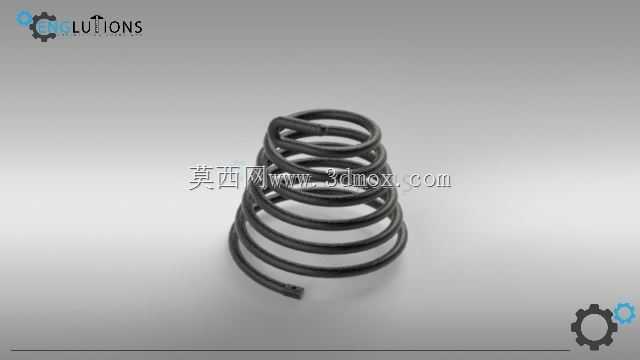

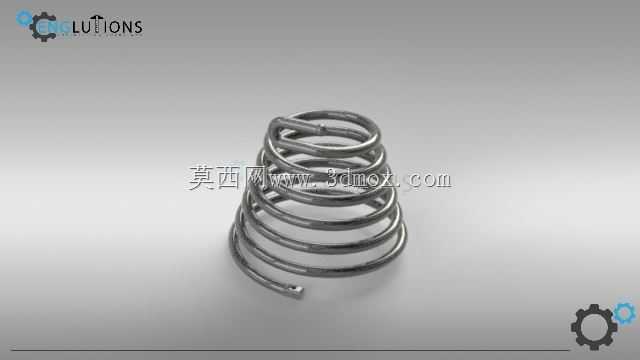

锥形拉伸弹簧精密结构三维数模

　　这款锥形拉簧的结构设计，核心围绕小安装空间下的拉伸回弹需求展开，区别于常规圆柱拉簧的等径结构，其簧圈从一端到另一端呈渐变式锥度排布，这种结构首先解决了压缩并紧时的叠圈收纳问题——当弹簧受轴向压力达到并紧状态时，小端簧圈可以逐圈嵌入大端簧圈的内圈间隙中，大幅降低并紧高度，在安装轴向空间受限的场景下，比如小型气动执行机构的复位组件、精密仪器的按键回弹结构、便携设备的卡扣锁紧结构里，这种结构优势非常明显，不需要预留常规圆柱拉簧的等长并紧空间，能有效压缩整体机构的轴向尺寸。从实际工况适配角度看，锥形拉簧的刚度并非固定值，随着拉伸行程的增加，参与变形的簧圈数量逐步变化，初始拉伸阶段刚度较小，能提供柔和的初始回弹力，当行程达到一定阈值后，

　　大直径簧圈逐步进入受力状态，刚度平缓上升，这种变刚度特性刚好适配很多需要两段式弹力反馈的机构，比如电器开关的操作手感调校、安全防护门的闭合缓冲结构，既可以保证初始操作时的低阻力，又能在行程末端提供足够的锁紧回弹力，避免出现虚位、回弹不到位的问题。建模过程中需要重点把控几个核心尺寸边界：首先是两端挂钩的相对角度，常规拉簧的挂钩多为同平面半圆钩或者侧拉钩，这款锥形拉簧的两端挂钩采用了切向延伸的结构，挂钩的弯曲半径与相邻簧圈的直径做了平滑过渡，避免挂钩根部出现应力集中的直角拐点，实际生产中这个位置是疲劳断裂的高发区，建模时特意做了圆角过渡处理，圆角半径不小于簧丝直径的0.3倍，能有效分散交变载荷下的应力集中，提升弹簧的循环使用寿命。

　　其次是锥度的取值，锥度过大会导致拉伸过程中簧圈出现偏载，受力时簧圈容易发生侧向歪斜，加剧与相邻安装部件的摩擦，锥度过小则无法发挥锥形结构的并紧收纳优势，建模时按照簧圈直径每圈递增量为簧丝直径1.2倍的比例做参数化排布，既保证了并紧时的叠圈间隙均匀，又能保证拉伸过程中各圈簧丝的受力均匀，不会出现局部簧圈应力超限的问题。从安装适配维度看，这款拉簧的大端外径作为安装定位基准，对应的安装孔位公差建议取H8级别，小端挂钩的连接销直径需要比挂钩内径小0.2-0.5mm，预留出拉伸过程中挂钩的微量摆动空间，避免安装过紧导致弹簧受附加弯曲应力。在实际应用场景中，这类锥形拉簧常被用在自动化设备的料仓挡料机构复位、小型内燃机的气门辅助回位、

　　园林工具的扳机回弹结构、医疗器械的操作手柄复位组件里，相比圆柱拉簧，它在相同的安装空间下能提供更长的有效拉伸行程，同时变刚度的弹力特性可以减少机构启动时的冲击载荷，降低连接部件的磨损速度。建模时簧丝的螺旋升角按照常规拉伸弹簧的取值范围设定，保持在5-8度之间，螺旋升角过大会导致弹簧受拉时出现扭转趋势，对两端连接部件产生附加扭矩，升角过小则会增加绕制难度，生产时簧圈之间的间隙控制在簧丝直径的0.1倍，保证自由状态下簧圈之间不会出现互相摩擦的情况，同时在最大拉伸行程下，簧丝的切应力控制在材料许用应力的70%以内，满足10万次以上循环拉伸的疲劳寿命要求。另外，两端挂钩的收口位置做了贴合处理，挂钩末端与相邻簧圈的间隙控制在0.1mm以内，避免工作过程中挂钩挂到周边的线缆或者其他小零件，引发机构卡滞。对于结构设计人员来说，选用这类锥形拉簧时，不能直接套用圆柱拉簧的刚度计算公式，需要按照变径簧圈的积分方式计算不同行程下的弹力值，三维数模里已经做了参数化关联，调整簧丝直径、锥度、有效圈数时可以直接更新整体结构，方便在不同的安装空间、弹力需求场景下快速调整参数，不需要重新从零开始建模，能大幅缩短结构选型和方案迭代的时间。
