十字型带孔金属连接锁紧构件

　　在自动化装配线的工位快换模组、小型工装夹具的定位锁紧单元、以及轻工设备的间歇传动副中，这类十字构型的金属构件是应用频次极高的基础功能件。从实际使用场景来看，它既可以作为轴端的止动锁紧块，配合圆柱销完成轴上零件的周向固定，也能作为小型模组的快速对接接头，依靠十字凸缘的咬合结构实现无螺栓快速装拆，在需要频繁更换工装头的电子组装设备、包装机械的封合工位上，这类结构的零件能大幅缩短换型调试的时间，减少紧固件的拆装损耗。

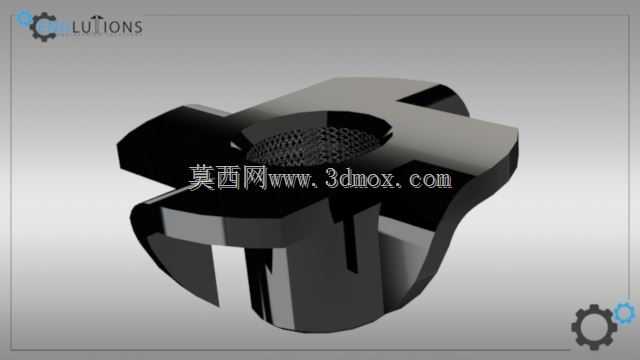

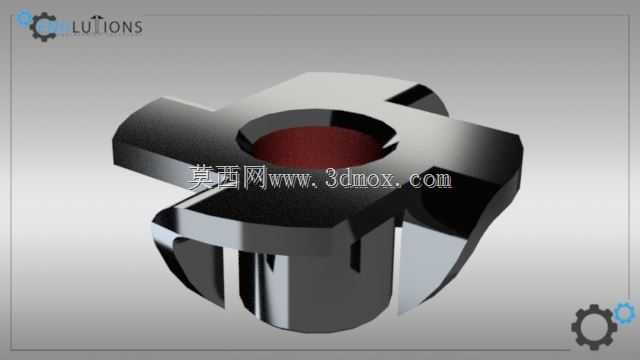

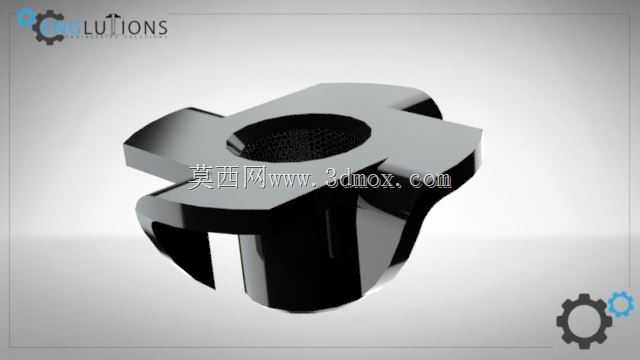

　　从功能特性上看，该构件中部的通孔为核心安装基准，孔壁的加工精度直接决定与配合轴的同轴度，实际设计中孔的公差带通常选取H7级，表面粗糙度控制在Ra1.6以内，保证与轴的间隙配合精度，避免运行中出现偏磨。外周的十字凸缘并非等厚设计，从模型的曲面过渡可以看出，凸缘与下部圆柱段的衔接处做了大圆弧过渡，这一设计是为了降低应力集中系数，在承受交变冲击载荷时，避免转角处出现疲劳裂纹，这一点在往复运动的传动机构中尤为重要——比如在小型冲床的送料拨叉机构中，这类零件每分钟要承受上百次的往复冲击，应力集中的位置很容易在短时间内出现断裂失效。

　　设计思路上，这类零件的构型完全服务于功能需求：十字分布的四个凸耳，每个凸耳的侧面都可以作为受力接触面，相比传统的单键连接，四个接触面可以分散传递扭矩，同等外形尺寸下能承受更大的传动载荷，同时十字对称的结构让零件在安装时不需要找正特定角度，任意旋转90度都能完成装配，降低了现场装配的操作难度。下部的圆柱段是定位段，安装时插入对应基座的沉孔内，实现径向定位，凸缘的下表面则作为轴向定位面，与基座端面贴合，保证安装的轴向位置精度。

　　从安装边界来看，这类零件的外形尺寸通常根据配套轴径做系列化设计，以适配直径8mm到20mm的常用光轴为例，十字凸缘的外接圆直径一般为轴径的2.2到2.5倍，保证凸耳有足够的受力截面积，下部圆柱段的长度略大于基座沉孔的深度，装配后凸缘下表面能完全贴合基座端面，不会出现悬空。中部通孔的上端做了倒角处理，方便轴的插入装配，倒角角度通常取45度，倒角尺寸根据孔径大小在0.5mm到2mm之间选取。零件的材质一般选用中碳钢经调质处理，表面做发黑或镀硬铬处理，兼顾强度与耐磨性能，在有耐腐蚀需求的食品包装设备上，也会选用304不锈钢材质，表面做电解抛光处理，满足卫生级设备的使用要求。

　　在实际建模过程中，这类零件的建模逻辑需要优先保证基准统一，以中部通孔的轴线作为核心设计基准，所有凸缘、圆柱段的特征都围绕该基准创建，对称特征尽量使用阵列命令生成，保证四个凸耳的尺寸一致性，避免手动逐个绘制出现尺寸偏差。过渡圆角的大小需要根据零件的壁厚做匹配，不能为了外观随意加大圆角，导致与配合零件出现干涉，比如凸缘侧面与基座卡槽的配合间隙通常只留0.1mm到0.2mm，如果圆角过大，会导致零件无法完全卡入卡槽，出现装配间隙，影响传动精度。另外，零件的所有锐边都需要做倒钝处理，避免装配时划伤操作人员，也减少热处理时锐边出现应力开裂的风险。

　　这类零件虽然结构不算复杂，但在设备中起到的连接、锁紧、传力作用至关重要，设计时需要结合实际受力情况计算凸耳的剪切强度，确保在额定载荷下不会出现凸耳断裂的情况，同时也要考虑加工工艺性，尽量减少不必要的复杂曲面，降低铣削加工的难度，控制加工成本。在三维建模完成后，还需要做装配干涉检查，模拟零件在实际装配、运动过程中的位置变化，确认与周边零件不存在运动干涉，保证设计的可行性。
